Модули анализа основного цифрового канала В5-Е0, 61822-15

Назначение

Модули анализа основного цифрового канала В5-Е0 (далее - модули) предназначены для воспроизведения амплитуды и длительности импульсов сигналов основного цифрового канала (далее - ОЦК).

Описание

Конструктивно модули выполнены в виде моноблоков.

Модули применяются совместно с платформами анализаторов телекоммуникационных сетей универсальных Беркут-МТИ (далее - платформы).

Принцип действия модулей заключается в формировании и анализе измерительного (тестового) цифрового сигнала, установленной структуры в соответствующем коде (определенной амплитуды и длительности импульсов сигнала ОЦК) по рекомендации МСЭ-Т G.703. Управление режимами работы модуля осуществляется посредством программного обеспечения и сенсорного экрана платформ.

Информация о работе модулей отображается на дисплее платформы в цифровом и графическом виде.

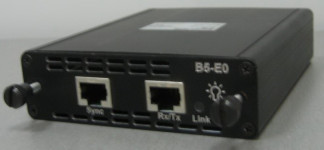

Внешний вид модулей и место наклеек приведены на рисунке 1.

Места пломбирования от несанкционированного доступа приведены на рисунке 2.

7    7

* Места пломбирования от несанкционированного доступа Рисунок 2 - Задняя панель модулей

Технические характеристики

Параметры импульсов сигнала ОЦК на выходе модулей:

предел амплитуды (сонаправленный и противонаправленный стык), В.........................1,0;

пределы длительности, мкс:

сонаправленный стык, одиночный импульс...........................................................................3,9;

сонаправленный стык, сдвоенный импульс............................................................................7,8;

противонаправленный стык, одиночный импульс.................................................................15,6;

Пределы допускаемой относительной погрешности воспроизведения амплитуды

импульсов, %..............................................................................................................................± 10;

Пределы допускаемой относительной погрешности воспроизведения длительности

импульсов, %............................................................................................................................± 10;

Сопротивление нагрузки на выходе модулей (симметричный выход), Ом...........................120;

Габаритные размеры :(длина х ширина х высота), мм, не более..............................152х103х31;

Масса, кг, не более......................................................................................................................0,4;

Рабочие условия эксплуатации

температура окружающего воздуха, 0С...........................................................от минус 10 до 40;

относительная влажность при температуре окружающего воздуха 35 0С,%.........от 40 до 98;

атмосферное давление, кПа......................................................................................от 60 до 106,7.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель модулей методом наклейки.

Комплектность

Комплект поставки включает:

-    модуль.................................................................................................................... 1 шт;

-    методика поверки................................................................................................. 1 шт;

-    руководство по эксплуатации............................................................................ 1 шт;

-    паспорт ................................................................................................................ 1 шт.

Поверка

осуществляется по документу ФИЯГ 411229.003 МП «Инструкция. Модули анализа основного цифрового канала В5-Е0. Методика поверки», утвержденному ООО «КИА» 10 июля 2015 г. Основное средство поверки:

- осциллограф цифровой TDS3052C (рег. № 41693-09), частотный диапазон от 0 до 500 МГц, пределы допускаемой относительной погрешности ± (2-10-6) •f.

Сведения о методах измерений

Модули анализа основного цифрового канала В5-Е0. Руководство по эксплуатации. ФИЯГ 411229.003 РЭ.

Нормативные и технические документы, устанавливающие требования к модулям анализа основного цифрового канала В5-Е0

1.    ГОСТ 8.129-2013. Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений времени и частоты.

2.    Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ. Технические условия. ФИЯГ 468169.001 ТУ.
