Платформы анализаторов телекоммуникационных сетей универсальных Беркут-МТИ, 61823-15

Назначение

Платформы анализаторов телекоммуникационных сетей универсальных Беркут-МТИ (далее - платформы) предназначены для воспроизведения электрического напряжения постоянного тока для питания сменных модулей, устанавливаемых в платформы, и управления работой сменных модулей.

Описание

Конструктивно платформы выполнены в виде переностного шасси для размещения и подключения сменных модулей, на лицевой части которой расположены органы управления и сенсорный дисплей.

Принцип действия платформы основан на обеспечении стабилизированным питанием сменных модулей и управлении работой сменных модулей посредством программного обеспечения и сенсорного дисплея платформ.

В качестве сменных модулей применяют: модули анализа интерфейсов В5-Е1-4 и В5-ОБЕ, модули оптического рефлектометра В5-ОТВЯ, модули анализа основного цифрового канала В5-Е0, модули анализа каналов тональной частоты В5-УБ, модули тестирования интерфейсов передачи данных B5-DA и другие модули для анализа и тестирования современных и перспективных технологий сетей доступа, обеспечивающих их функциональную совместимость с платформами.

Информация о работе сменных модулей платформ отображается на дисплее в цифровом и графическом виде.

В платфомах предусмотрены разъемы для подключения по интерфейсам: USB, LAN 10/100/1000 Base-T.

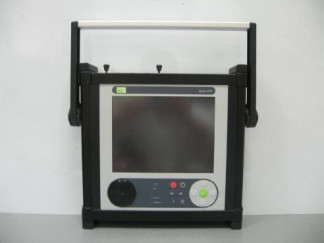

Внешний вид платформ, места наклеек и пломбирования от несанкционированного доступа приведены на рисунках 1,2,3.

* Места пломбировки от несанкционированного доступа Рисунок 2 - Задняя панель платформ

Программное обеспечение

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1. Алгоритм вычисления цифрового идентификатора - CRC32.

Таблица 1_

Метрологически значимая часть ПО платформ и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077 - 2014.

Технические характеристики

Пределы воспроизводимого электрического напряжения постоянного тока для питания

сменных модулей, В:

от сетевого адаптера....................................................................................................................19;

от встроенного аккумулятора..................................................................................................... 12;

Пределы допускаемой абсолютной погрешности воспроизводимого электрического

напряжения постоянного тока для питания сменных модулей, В.......................................± 1,0;

Потребляемый ток без сменных модулей, А, не более...............................................................1;

Потребляемый ток со сменными модулями, А, не более.........................................................4,5;

Потребляемая мощность без сменных модулей, Вт, не более................................................20;

Потребляемая мощность со сменными модулями, Вт, не более..............................................90;

Габаритные размеры :(длина х ширина х высота), мм, не более..............................345х320х58;

Масса, кг, не более.......................................................................................................................3,6;

Напряжение питания от сети переменного тока частотой 50 Гц, В.....................от 198 до 242;

Рабочие условия эксплуатации:

температура окружающего воздуха, 0С...........................................................от минус 10 до 40;

относительная влажность при температуре окружающего воздуха 35 0С,%.........от 40 до 98;

атмосферное давление, кПа......................................................................................от 60 до 106,7.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель платформы методом наклейки.

Комплектность

Комплект поставки включает:

-    платформа ..........................................................................................................1 шт;

-    адаптер сетевой.....................................................................................................1 шт;

-    адаптер калибровочный ................................................................................... 1 шт;

-    методика поверки................................................................................................. 1 шт;

-    руководство по эксплуатации........................................................................... 1 шт;

-    паспорт ................................................................................................................ 1 шт.

Поверка

осуществляется по документу ФИЯГ 468169.001 МП «Инструкция. Платформы анализаторов телекоммуникационных сетей универсальных Беркут-МТИ. Методика поверки», утвержденному ООО «КИА» 3 июля 2015 г.

Основное средство поверки:

- мультиметр цифровой 34401 А (рег. № 54848-13), диапазон измерений напряжения переменного тока от 100 мкВ до 750 В; пределы допускаемой относительной погрешности от ± (4-10-4) •U.

Сведения о методах измерений

Платформы анализаторов телекоммуникационных сетей универсальных Беркут-МТИ. Руководство по эксплуатации. ФИЯГ 468169.001 РЭ.

Нормативные и технические документы, устанавливающие требования к платформам анализаторов телекоммуникационных сетей универсальных Беркут-МТИ

1.    ГОСТ 8.027-2001. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

2.    Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ. Технические условия. ФИЯГ 468169.001 ТУ.
