| Номер в госреестре | 61824-15 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | DVS2015 |
| Изготовитель | АО "НТЦД", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2026 |
| МПИ (интервал между поверками) | 1,5 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные DVS2015 (далее - ИВК) предназначены для контроля величин среднеквадратических значений (СКЗ) виброперемещений стационарного оборудования реакторной установки АЭС (далее РУ АЭС) и применяются в составе многоканальных систем диагностики типа систем контроля вибраций (СКВ), систем вибро-шумовой диагностики (СВТТТД), систем нейтронно-шумовой диагностики (СНТТТД).
Принцип действия ИВК основан на измерении входных аналоговых сигналов напряжения переменного тока от первичных пьезоэлектрических вибропреобразователей (далее - ПВП) контролируемого объекта в пропорциональный электрический сигнал, с последующей предварительной аналоговой обработкой и преобразованием их в цифровой сигнал посредством 24-разрядных дельта-сигма АЦП.
В состав ИВК входят следующие компоненты:
- адаптер ТА1-12

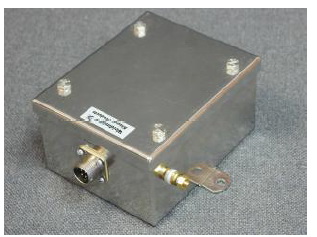

- усилитель УЗ-002;
- модуль КС 16;
- блок объединительный БОС-12;
- блок системный базовый БСБ-02Р с ОС Linux и программой поддержки аналогоцифрового преобразователя (далее АЦП);
- АЦП в составе базового модуля ADP64Z1PCI и субмодуля ADM1624x192;
- устройство отображения результата (стандартный монитор к блоку БСБ-02Р) и
устройство ввода/вывода (клавиатура).
Блок системный базовый БСБ-02Р предназначен для применения в качестве базового вычислительного устройства в составе систем диагностики РУ. Блок БОС-12 предназначен для установки до 12 модулей типа КС16. Модуль КС16 используется для приема, предварительной аналоговой обработки и трансляции измерительного сигнала в устройство регистрации, а также для обеспечения функций управления и тестирования удаленным усилителем заряда УЗ-002. Управляющие команды интерфейса RS-485 транслируются на шину блока БОС-12 через модуль управления МТ-12. Модуль АЦП в составе базового модуля ADP64Z1PCI (процессор цифровой обработки сигналов) и дополнительного модуля ADM1624x192 (субмодуль аналогового ввода), предназначен для многоканальной аналогоцифровой обработки сигналов и устанавливается в блок системный базовый БСБ-02Р. Адаптер ТА1-12 ёмкостного типа, предназначен для формирования на входе изделия электрического заряда, пропорционального величине входного напряжения, при проведении процедуры калибровки и поверки ИВК.
Программное обеспечение (ПО)
Идентификационные данные программного обеспечения ИВК приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационны й номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Внешнее | ВШД | Не ниже 2.03.08 | - | - |
| СКД | Не ниже 2.01 | |||
| Встроенное | Z1 | Не ниже 1.1 | - | - |
| ЦОС ADP64Z1PCI | Не ниже 0.2 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик ИВК. ИВК имеют защиту программного обеспечения от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного программного обеспечения -«Высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Технические характеристики составных элементов ИВК
| Наименование характеристики | Значение | |||||
| Усили тель УЗ-002 | Блок БСБ-02Р | Блок БОС-12 | Модуль КС16 | модуль АЦП | ||
| ADM1624x192 | ADP64Z1PCI | |||||
| Диапазон рабочих температур, °С | от плюс 10 до плюс 85 | от плюс 10 до плюс 40 | от плюс 5 до плюс 50 | |||
| Ток потребления, мА, не более | 100 | - | - | ± 65 (± 15В) | 500 (+12 В; +5 В; -12 В) | - |
| Мощность потребления, не более, В-А | - | 300 | 15 | - | - | - |
| Напряжение питания (сеть переменного тока частотой 50 Гц), не хуже | - | 220 В ± 10 % | - | - | - | |
| Степень защиты оболочки по ГОСТ 14254-96 | IP65 | IP20 | IP30 | - | - | - |
| Наименование характеристики | Значение | |||||
| Усили тель УЗ-002 | Блок БСБ-02Р | Блок БОС-12 | Модуль КС16 | модуль АЦП | ||
| ADM1624x192 | ADP64Z1PCI | |||||
| Г абаритные размеры, мм, не более | 182x160x92 | 482x508x178 | 483x305x133 | 188x128x20 | 99x97x16 | 360x140x25 |
| Масса, кг, не более | 1,6 | 30 | 6,7 | 0,25 | 0,15 | 0,3 |
| Средняя наработка на отказ, не менее, ч | 35 000 | |||||
| Средний срок службы, не менее, лет | 10 | |||||
Таблица 3 - Метрологические и технические характеристики ИВК
| Наименование характеристики | Значение параметра | ||||||||||
| ДКНБ.401163.002 | ДКНБ.401163.002-01 | ||||||||||
| варианты настройки | |||||||||||
| Диапазон измерения виброперемещений для вариантов настройки, мкм | 3 | 4 | 5 | 6 | 7 | 8 | 1 | 2 | 3 | 4 | 5 |
| 0 о 2 | 0 о 4 | 1000 | 2000 | 4000 | 10000 | 0 о 8 | 0 о 4 | 0 | о 00 | о | |
| Номинальный коэффициент преобразования на базовой частоте F61=16 Гц, мВ/пКл | 2474 | 1237 | 5 & 4 | 7 (N | 123,5 | 49,5 | ,4 сч" | 24,7 | 61,8 | ,7 2 | 247,4 |
| Рабочий диапазон частот (полоса пропускания по уровню минус 3 дБ), Гц, не менее | от 5 до 45 | ||||||||||
| Пределы допускаемой приведенной погрешности отклонения коэффициента преобразования от номинального значения, дБ | ± 1 | ||||||||||
| Неравномерность АЧХ относительно базовой частоты F61=16 Гц, дБ, не более | ± 1 | ||||||||||
| Нелинейность АХ на базовой частоте F61=16 Гц в диапазоне амплитуд от 0,1 до 0,9 от максимального, дБ, не более | 0,5 | ||||||||||
| Примечание: АЧХ - амплитудно-частотная характеристика; АХ - амплитудная характеристика | |||||||||||
наносится на корпус компонентов ИВК посредством наклейки, нанесенной на алюминиевую пленку, и типографским способом на эксплуатационную документацию.
Таблица 4 - Комплектность
| № | Наименование | Обозначеие | Количество |
| 1 | Адаптер ТА1-12 | ДКНБ.687281.046 | 1 шт. |
| 2 | Усилитель УЗ-002 исполнения: - ДКНБ.687282.003 - ДКНБ.687282.003-04 | ДКНБ.687282.003ТУ | 1 шт. * |
| 3 | Модуль управления МТ-12 | ДКНБ.687281.003 | 1 шт. * |
| 4 | Модуль КС 16 | ДКНБ.687281.008-01 | 1 шт. * |
| 5 | Блок БОС-12 | ДКНБ.426474.001 | 1 шт. * |
| 6 | Блок системный базовый БСБ-02Р с ОС Linux | ДКНБ.426469.001-01 | 1 шт. |
| 7 | Базовый модуль ADP64Z1PCI | 1 шт. * | |
| 8 | Субмодуль ADM1624x192 | 1 шт. * | |
| 9 | Устройство отображения (стандартный монитор) к блоку БСБ-02Р и устройство ввода/вывода (клавиатура) к блоку БСБ-02Р | 1 шт. | |
| 10 | Руководство по эксплуатации | ДКНБ.401163.002РЭ | 1 экз. |
| 11 | Методика поверки | 1 экз. |
* - указано минимальное количество. Определяется в соответствии с заказом.
осуществляется по документу МП 61824-15 «Комплексы измерительно-вычислительные DVS2015. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.05.2015 г.
Таблица 5 - Перечень основного оборудования для поверки
| Наименование | Характеристики | № Г осреестра |
| Генератор сигналов, двухканальный AFG 3102 | от 0,001 Гц до 100 кГц, с когерентными выходами от 20 мВ до 10 В, 50 Ом | 53102-13 |
| Осциллограф цифровой запоминающий TPS2014 | Частота пропускания 100 МГц, 4 изолированных канала, Пределы допускаемой относительной погрешности установки коэффициента отклонения ± 3 % | 28767-06 |
приведены в руководстве по эксплуатации ДКНБ.401163.002РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным DVS2015
1. ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные положения.
2. ДКНБ.401163.002 ТУ Комплексы измерительно-вычислительные DVS2015. Технические условия.
