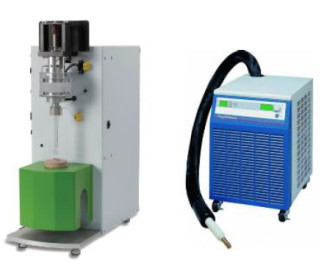

Анализаторы термомеханические TMA4000, 61826-15

Назначение

Анализаторы термомеханические ТМА4000 (далее анализаторы) предназначены для измерения изменений линейных размеров образцов из твердых и пастообразных материалов в условиях тепловых нагрузок в диапазоне температуры от 20 до 800 °С.

Описание

Принцип действия анализатора заключается в следующем: исследуемый образец помещается на столик внутри печи анализатора и фиксируется толкателем. Далее производится нагрев или охлаждение образца по заданной температурной программе, а изменение в длине образца передается с помощью толкателя на преобразователь.

Анализаторы используют для определения термомеханических свойств материалов в заводских лабораториях, электронной и полимерной промышленности, в научноисследовательских институтах, а также для оценки эксплуатационных характеристик материалов в экспертных лабораториях.

Образцы (твердые частицы, жидкости, порошки, сыпучие материалы, фольга и волокна), лежащие в держателе, линейно нагревают или охлаждают.

Измерения могут также проводиться под вакуумом или в инертном газе.

Анализаторы оснащены специальной системой охлаждения, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.

Программное обеспечение

Управление процессом измерения и обработки выводимой информации в анализаторах осуществляется от IBM-совместимого персонального компьютера с помощью специального программного комплекса. Программным образом осуществляется настройка анализаторов, выбор режимов и установка параметров эксперимента, градуировка анализаторов по стандартным образцам, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Анализаторы используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.

Таблица 1 - Идентификационные данные программного обеспечения «Термомеханических анализаторов ТМА4000»__

Уровень защиты ПО «Термомеханических анализаторов ТМА4000» от непреднамеренных и преднамеренных изменений «средний», согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию

Технические характеристики

Таблица 2

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °С Диапазон атмосферного давления, кПа Диапазон относительной влажности воздуха, %

от 15 до 35 от 96 до 104 от 20 до 75

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус анализатора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы анализатора.

Комплектность

Основной комплект поставки:

-    анализатор    1 шт.

-    набор принадлежностей    1 набор

-    силовой кабель    1 шт.

-    соединительный кабель    1 шт.

-    руководство по эксплуатации    1 экз.

-    методика поверки МП 2416-0030-2015    1 экз.

Поставляется по отдельному заказу:

-    различные держатели

-    персональный компьютер

Поверка

осуществляется по документу МП 2416-0030-2015 «Анализаторы термомеханические ТМА4000. Методика поверки», утвержденному ГСИ СИ фГуП «ВНИИМ им. Д.И.Менделеева» 03 апреля 2015 г.

Основные средства поверки:

-    Преобразователь термоэлектрический платинородий- платиновый типа ППО рабочий эталон первого разряда по ГОСТ 8.558-2009;

-    Вольтметр универсальный Щ31, СКО результатов измерений напряжений составляет

1 мкВ в диапазоне 0,1 В и 10 мкВ в диапазоне 10 В;

-    Рабочие эталоны 2-го разряда - меры температурного коэффициента линейного расширения по ГОСТ 8.018-2007.

Сведения о методах измерений

приведены в документе «Термомеханический анализатор ТМА4000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам термомеханическим ТМА4000

Техническая документация фирмы «РегктЕ1шег, Inc.», США.
