Датчики перемещения BN-330800-28-00-085-03-02 (далее - датчики) предназначены для измерения осевых перемещений и преобразования в пропорциональный электрический сигнал на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Датчики перемещения BN-330800-28-00-085-03-02 (далее - датчики) предназначены для измерения осевых перемещений и преобразования в пропорциональный электрический сигнал на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
| Номер в госреестре | 61828-15 |
| Наименование СИ | Тахометры электронные цифровые |
| Обозначение типа СИ | ТСП-04 |
| Изготовитель | ОАО "НИИ оптико-электронного приборостроения" (ОЭП), г.Сосновый Бор |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Датчики перемещения BN-330800-28-00-085-03-02 (далее - датчики) предназначены для измерения осевых перемещений и преобразования в пропорциональный электрический сигнал на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Принцип действия датчиков основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения (роторе генератора). Изменение расстояния в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения датчика. Измерение перемещений происходит без механического контакта датчика с контролируемым объектом.
Конструктивно датчики перемещения состоят из преобразователя (сенсора) перемещения, усилителя сигнала и соединительного кабеля, встроенных в корпус из литого термопластика - полифениленсульфида.

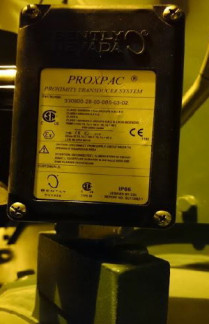

Внешний вид датчика перемещения BN-330800-28-00-085-03-02 приведен на рисунке 1.
Таблица 1
|
Диапазон измерения осевого перемещения, мм |
от 0 до 2,0 |
|
Диапазон выходного напряжения, В |
от 0 до 15,74 |
|
Номинальное значение коэффициента преобразования, мВ/мкм |
7,87 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±20 |
|
Пределы допускаемой основной относительной погрешности преобразования, % |
±5,5 |
|
Пределы допускаемой дополнительной относительной погрешности преобразования при изменении температуры окружающей среды на 10 °С, % |
±0,2 |
|
Диапазон рабочего напряжения, В |
от минус 17,5 до минус 26 |
|
Номинальный ток питания, мА, не более |
12 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от минус 15 до 100 |
|
Габаритные размеры, мм, не более: - длина - диаметр (без контргайки) |
216 13 |
|
Масса датчика в сборе, кг, не более |
1,4 |
наносится на титульный лист паспорта методом печати или наклейки.
Датчики перемещения BN-330800-28-00-085-03-02 Паспорт
16 шт. 16 экз. 1 экз.
Методика поверки Поверка
осуществляется в соответствии с документом МП 61829-15 «Датчики перемещения BN-330800-28-00-085-03-02. Методика поверки», утвержденным ФГУП «ВНИИМС» 18 февраля 2015 г. Основные средства поверки:
- Головка микрометрическая цифровая 164 (г/р № 33793-07);
- Мультиметр цифровой Agilent 34411А (г/р № 33921-07).
приведены в паспорте на датчик перемещения BN-330800-28-00-085-03-02.
Нормативные и технические документы, устанавливающие требования к датчикам перемещения BN-330800-28-00-085-03-02
1. ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
2. Техническая документация фирмы «Bently Nevada, Inc.», США.
| Зарегистрировано поверок | 500 |
| Поверителей | 27 |
| Актуальность данных | 16.11.2024 |
