Устройства детектирования УДЗБ-100, 61835-15

Назначение

Устройства детектирования УДЗБ-100 (далее - УДЗБ-100) предназначены для измерений плотности потока бета-излучения и передачи их измерительным системам, установкам и приборам.

Описание

Устройство состоит из блоков детектирования БДЗБ-100 или БДЗБ-100Л и блоков сопряжения БС-28 или БСПП-1 бд соединённых сигнальным кабелем.

Принцип действия блоков детектирования БДЗБ-100 и БДЗБ-100Л основан на преобразовании энергии ионизирующих излучений в электрические импульсы. В качестве детектора в блоке детектирования БДЗБ-100 используется счетчик СИ8Б. Площадь чувствительной поверхности детектора 30 см .

В качестве детектора в блоке детектирования БДЗБ-100Л используется сцинтилляци-онный пластик. Площадь активной поверхности детектора 28 см . Для регистрации световых вспышек применён фотоэлектронный умножитель типа ФЭУ-35-1. Усиление и нормализация электрических импульсов в ФЭУ-35-1 производится в модуле усилителя.

Выходные сигналы блоков детектирования представляет собой импульсы длительностью (1,5 ±0,5) мкс.

Блоки сопряжения БС-28 и БСПП-1 бд представляют собой устройства обработки и преобразования измерительной информации, поступающей на их вход в виде последовательности статистически распределенных нормализованных импульсов, в информацию о плотности потока бета-излучения.

Полученная в результате преобразования информация имеет формат данных, определенный протоколом обмена информацией DiBUS (www.doza.ru), обеспечивающий возможность её передачи внешним устройствам визуализации, сигнализации и хранения данных на базе интерфейса RS-485.

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного ПО и ПО «TETRA^hecker».

Встроенное ПО предназначено для расчета и вывода измерений. Параметры встроенного ПО устанавливаются производителем и их невозможно изменить. Идентификация встроенного ПО не предусмотрена.

ПО «TETRA^hecker» (прикладное) носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.

Уровень защиты программного обеспечения «TETRA^hecker» от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - средний.

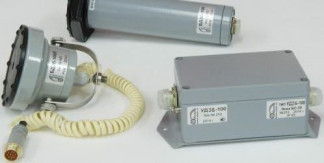

Внешний вид УДЗБ-100 и места опломбирования представлены на рисунке 1.

Места опломбирования

Место опломбирования

Диапазон энергий регистрируемого бета-излучения, МэВ

-    для блоков детектирования БДЗБ-100Л

-    для блоков детектирования БДЗБ-100

1 2

Диапазон измерений плотности потока бета-излучения, мин • см

-    для блоков детектирования БДЗБ-100Л

-    для блоков детектирования БДЗБ-100

Пределы допускаемой основной относительной погрешности измерений плотности потока бета-излучения радионуклида 90Sr+90Y %

от 0,12 до 3,0 от 0,3 до 3,0

от 10 до 1,0" 104 от 10 до 1,0" 105 ±(20 + 8/ АХ ), где АХ - значение измеренной величины плотности потока бета-излучения

Эффективность регистрации бета-излучения радионуклида 90Sr+90Y, %, не менее

-    для блоков детектирования БДЗБ-100Л    45

-    для блоков детектирования БДЗБ-100    25

Чувствительность блоков к излучению радионуклида 90Sr+90Y,    от 0,125 до 0,35

-1 2 с минсм

Площадь активной поверхности детектора, см2

-    для блоков детектирования БДЗБ-100 Л    30

-    для блоков детектирования БДЗБ-100    28

Время установления рабочего режима, мин.    1

Время непрерывной работы устройств, ч, не менее    24

Нестабильность показаний за 24 ч непрерывной работы, %    ±5

12 +0,5

Напряжение питания постоянного тока, В    -5

Потребляемый ток при напряжении питания +12В, мА, не более    30

Г абаритные размеры, мм, не более

-    блока детектирования БДЗБ-100Л (диаметрхдлина)    88 х 80

-    блока детектирования БДЗБ-100 (диаметрхдлина)    90 х 230

-    блока сопряжения БС-28 (длинахширинахвысота)    80 х 125 х 60

-    блока сопряжения БППС-1 бд (длинахширинахвысота)    220 х 133 х 87

Масса, кг, не более

-    блока детектирования БДЗБ-100Л    0,4

-    блока детектирования БДЗБ-100    1,0

-    блока сопряжения БС-28    0,6

-    блока сопряжения Б СПП-1 бд    1,9

Степень защиты от проникновения твердых тел и воды по

ГОСТ 14254-96    IP65

Рабочие условия эксплуатации:

Температура окружающего воздуха, °С

от минус 40 до плюс 55 до 98 % при плюс 35 °С от 84,0 до 106,7

±10

±10 10 000 10

Предельное значение относительной влажности Атмосферное давление, кПа

Пределы допускаемой дополнительной погрешности измерения при изменении температуры окружающего воздуха от нормальных условий до предельных рабочих значений, %

Пределы допускаемой дополнительной погрешности измерений при повышении влажности окружающего воздуха до 98 % при +35 °С, %

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносится на табличку, закрепленную на блоках сопряжения БС-28 и БСПП-1 бд фотоспособом и типографским способом на титульный лист руководства по эксплуатации ФВКМ.468166.025РЭ.

Комплектность

Комплектность средства измерений соответствует таблице 2.

Таблица 2

Поверка

осуществляется по документу ФВКМ.468166.025РЭ, раздел 4 «Методика поверки» руководства по эксплуатации «Устройства детектирования УДЗБ-100», утвержденному ФБУ «ЦСМ Московской области» 27 февраля 2015 года.

Основное поверочное оборудование:

-    эталонные источники типа 4СО площадью 40 см2, аттестованные по выходу в телесный

2    3 1

угол 2р следующих номиналов: 120, 510, 510 с" , погрешность ±5 %;

-    источник питания на напряжение +(12 ±0,5) В и ток не менее 100 мА.

Сведения о методах измерений

изложены в разделе 2 «Использование по назначению» руководства по эксплуатации ФВКМ.468166.025РЭ.

Нормативные и технические документы, устанавливающие требования к устройствам детектирования УДЗБ-100

1    ГОСТ 8.033-96 ГСИ. Государственная первичная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

2    ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

3    ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.

4    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

5    ТУ 4361-067-31867313-2015. Устройства детектирования УДЗБ-100. Технические условия.
