| Номер в госреестре | 61837-15 |
| Наименование СИ | Секундомеры-измерители электронные временных параметров реле и выключателей |
| Обозначение типа СИ | ИВПР-203М |
| Изготовитель | ООО НПП "Электронные приборы", г.Набережные Челны |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Секундомеры-измерители электронные временных параметров реле и выключателей ИВПР-203М (далее - ИВПР-203М) предназначены для измерений интервалов времени срабатывания реле, выключателей и переключателей электрооборудования, релейной защиты, автоматики и телемеханики.
Конструктивно ИВПР-203М представляет собой моноблок с экраном и сенсорными клавишами. Принцип работы ИВПР заключается в измерении количества колебаний кварцевого генератора между переходами сигнала на входе прибора через пороговый уровень. Встроенный микроконтроллер управляет режимами работы прибора, получением и обработкой результатов измерений, а также интерфейсом пользователя.
ИВПР-203М являются универсальными, малогабаритными приборами для контроля и измерений временных параметров реле и выключателей:
- времени срабатывания и времени отпускания реле с нормально замкнутыми и нормально разомкнутыми контактами;
- времени перелета контактов в группе;
- времени проскальзывания (замкнутого состояния контактов в группе при переключении);
- времени между разрывами двух контактов.
ИВПР-203М имеет три варианта исполнения:
- базовая модель ИВПР-203М;
- ИВПР-203М-и8Б - добавлена функция вывода данных в компьютер через интерфейс USB;
- ИВПР-203М (или ИВПР-203М-^Б) щитовой - выполнен в специальном корпусе для монтажа в щитовых шкафах. Общий вид ИВПР-203М с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа приведен на рисунке 1.
1 б) ИВПР-203М-ШБ 1 в) ИВПР-203М-ШБ

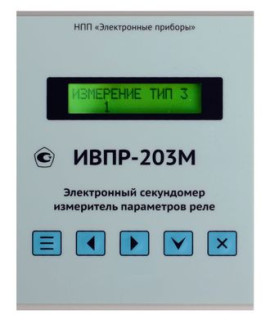

(или ИВПР-203М) щитовой Рисунок 1 - Внешний вид ИВПР-203М и схема пломбировки
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон входного постоянного напряжения, В | от 2 до 350 |
| Диапазон входного напряжения переменного тока частотой 50 Гц, В | от 2 до 240 |
| Диапазон измерений интервалов времени, с | от 0,0002 до 999999 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс, не более: - на постоянном токе - на переменном токе | ± (0,0001 T + 0,1 мс) ± (0,0001 T +1 мс + + 0,5-т ), где: Т - измеренное значение интервала времени; т - период переменного тока |
| Электропитание от сети переменного тока: - частотой, Гц - напряжением, В через стабилизированный блок питания с параметрами: - напряжение постоянного тока, В -сила постоянного тока, мА, не более | от 47,5 до 52,5 от 198 до 242 5,0 ± 0,2 200 |
| Потребляемая мощность, В-А, не более | 1 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - ИВПР-203М (ИВПР-203М-ШВ) - ИВПР-203М (ИВПР-203М-И8В) щитового исполнения | 160 х 120 х 40 130 х 130 х 35 |
| Масса, кг, не более | 0,3 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность при температуре воздуха 30°С, %, не более | от 5 до 35 95 |
наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель ИВПР-203М в виде наклейки или любым технологическим способом, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы ИВПР-203М.
В комплект поставки входят:
- секундомер-измеритель электронный временных параметров реле и выключателей ИВПР-203М ;
- блок питания стабилизированный;
- паспорт;
- методика поверки;
- кабель USB A - USB B, 1 м (для ИВПР-203М-ШВ);
- компакт-диск с ПО* (для ИВПР-203М-^В).
*- терминальная программа вывода данных результатов измерений.
осуществляется в соответствии с документом 4282-001-33865949 МП "Инструкция. Секундомеры-измерители электронные временных параметров реле и выключателей ИВПР-203М. Методика поверки", утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в апреле 2015 г.
Основное средство поверки:
- генератор сигналов сложной формы AFG 3022 (рег. № 32620-06): диапазон частот генерируемых сигналов: синусоидальной формы - от 1 мГц до 25 МГц, прямоугольной формы - от 1 мГц до 12,5 МГц; пределы допускаемой относительной погрешности по частоте ±1,5 10-6).
Секундомер-измеритель электронный временных параметров реле и выключателей ИВПР-203М. Паспорт".
Нормативные и технические документы, устанавливающие требования к секундомерам-измерителям электронным временных параметров реле и выключателей ИВПР-203М
1 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
2 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
3 ТУ 4282-001-33865949-2009 «Секундомеры электронные серии «ИВПР 201-210». Технические условия»
| Зарегистрировано поверок | 679 |
| Поверителей | 51 |
| Актуальность данных | 18.09.2024 |
