| Номер в госреестре | 61845-15 |
| Наименование СИ | Весы электронные для статического взвешивания |
| Обозначение типа СИ | ВАЭЛ |
| Изготовитель | ООО "Завод весового оборудования "ЮСТИР", г.Волгоград |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные для статического взвешивания ВАЭЛ предназначены для измерения массы транспортных средств в статическом режиме.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков передаются на вторичный преобразователь (терминал), и результат взвешивания в единицах массы отображается на дисплее последнего.
Конструктивно весы состоят из грузоприемного устройства (ГПУ), включающего одну или несколько грузоприемных платформ (секций), изготовленных из конструкционной стали и установленных на первичные измерительные преобразователи: весоизмерительные тензорезисторные датчики (приведены в таблице 1), кабелей связи и питания с вторичным измерительным преобразователем (терминалом): серии «CI» (САБ corp., Корея; госреестр № 54472-13 и № 50968-12); серии «Микросим» (ООО «Метра» г. Обнинск; госреестр № 55918-13) (только для весов с n - числом поверочных интервалов не более 3000).На передней панели весового терминала расположены дисплей, показывающий результат измерения массы, и кнопки управления процессом взвешивания.
Для передачи данных на ПК, весовые терминалы снабжены интерфейсным разъёмом RS-232^485.
Весы ВАЭЛ могут изготавливаться в 3-х исполнениях:
а) ГПУ состоит из одной или нескольких секций, каждая из которых представляет собой цельную рамную конструкцию с узлами встройки для тензодатчиков (вид записи при заказе ВАЭЛ) («классические»);
б) ГПУ состоит из одной или нескольких секций, каждая из которых изготавливается из 2-х частей, соединяемых при монтаже весов (вид записи при заказе ВАЭЛ-Р) («разборные»);
в) ГПУ состоит из двух независимых грузоприемных платформ, конструкция которых позволяет перемещать весы на новое место (вид записи при заказе ВАЭЛ-П) («передвижные»).
В весах ВАЭЛ «классического» и «разборного» исполнений применяются тензодатчики колонного типа, в «передвижных» применяются тензодатчики балочного типа.

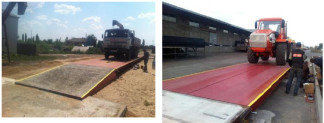

Модификации весов отличаются пределами взвешивания, пределами допускаемой погрешности, ценами поверочного деления, количеством грузоприемных платформ. Варианты исполнения, модификаций, а так же габаритные размеры, количество секций (платформ) ГПУ, количество тензодатчиков и масса весов представлены в таблице 3. Внешний вид весов и составных элементов, а так же вид маркировочной таблички представлены на рисунках 1-6.
а) НМ14Н1 (ZEMIC)
• =
г)740 и 740D (UTILCELL) е) RS3 (FLINTEC) ж) ZSFY (KELI)
Рисунок 2 - Внешний вид датчиков тензорезисторных колонного типа
«передвижные»
Рисунок 3 - Внешний вид весов ВАЭЛ с датчиками балочного типа
а) H8C (ZEMIC) б) SQB (KELI) в) HLC (HBM) г) BS (CAS)
Рисунок 4 - Внешний вид датчиков тензорезисторных балочного типа
8-800-700-2368
бесплатный звонок по РФ
Весы ВАЭЛ Мах....................
КГ
кг
кг
d=e ....................
Min.....................
№
Темп....................®С
U пит. 220Вх50Гц Год выпуска: 20
Класс точности: III
ООО'Завод весового оборудоваиия"ЮСТИР"
400075. Волгоград, ул. Историческая, 179 (8442)22 21-21 I <8442) 22 22 31 ustlr.ru I эаоод-юстир рф
Таблица 1
Рисунок 6 - Внешний вид маркировочной таблички
