Трансформаторы тока SBL 0.8 H, 61846-15

Назначение

Трансформаторы тока SBL 0.8 H (далее по тексту — трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электроустановках переменного тока промышленной частоты, устанавливаются на вводах элегазовых выключателей 3AP1 DT.

Описание

По принципу действия трансформатор является прибором электромагнитного типа и по конструкции представляет собой тороидальный магнитопровод с намотанной на него вторичной обмоткой. Трансформаторы помещены во влагозащищенный корпус и смонтированы на ввод элегазового выключателя 3AP1 DT. Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет ввод высоковольтного выключателя, проходящий через внутреннее окно трансформаторов. Трансформатор имеет одну вторичную обмотку, выводы вторичной обмотки подключаются к клеммным колодкам, размещенным в шкафу управления выключателя.

Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.

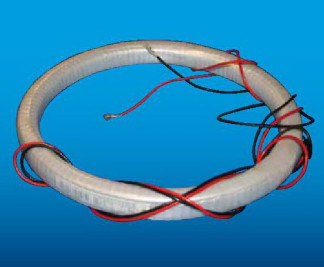

Общий вид трансформатора тока SBL 0.8 Н приведен на рисунке 1.

Технические характеристики

Номинальное напряжение, кВ Наибольшее рабочее напряжение, кВ Номинальная частота, Гц Номинальный первичный ток, А Номинальный вторичный ток, А

0,66

0,72

50

1000

5

0,2S

30

10

110000

У, категории размещения 3

Класс точности вторичной обмотки для измерений и учета Номинальная вторичная нагрузка вторичной обмотки при еоБф = 0,8, В-А Масса, кг, не более

Средняя расчетная наработка на отказ в рабочих условиях применения, часов, не менее Климатическое исполнение по ГОСТ 15150-69

Условия эксплуатации:

-    высота над уровнем моря, м, не более 1000;

-    верхнее рабочее и эффективное значение температуры окружающего воздуха соответственно 40 оС; нижнее рабочее значение минус 55 оС.

Знак утверждения типа

наносят на корпус трансформатора методом наклейки этикетки и на титульный лист паспорта печатным способом.

Комплектность

1    Трансформатор тока    - 1 шт.

2    Паспорт    - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки»

Перечень эталонов, применяемых при поверке:

-    эталон единицы коэффициента и угла масштабного преобразования синусоидального тока 2 разряда, номинальное значение первичного тока 1000 А, номинальное значение вторичного тока 5 А.

Сведения о методах измерений

Методика измерений представлена в технической документации фирмы изготовителя.

Нормативные документы, устанавливающие требования к трансформаторам тока

SBL 0.8 H

ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия»

ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки»

ГОСТ Р 8.859 - 2013 «ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока»
