| Номер в госреестре | 61849-15 |
| Наименование СИ | Станции автоматические метеорологические |
| Обозначение типа СИ | Сайма |
| Изготовитель | ЗАО "Институт радарной метеорологии" (ИРАМ), пос. Воейково |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции автоматические метеорологические «Сайма» (далее - станции «Сайма») предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, температуры почвы, температуры воды, метеорологической оптической дальности, высоты облаков, количества осадков, энергетической освещенности, продолжительности солнечного сияния, уровня воды (гидростатического давления), высоты снежного покрова.
Принцип действия станций «Сайма» основан на измерении метеорологических параметров первичными измерительными преобразователями. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными (контроллерами) и передаются по линиям связи в центральную систему, где результаты измерений обрабатываются, отображаются на дисплее метеостанции, регистрируются и архивируются.

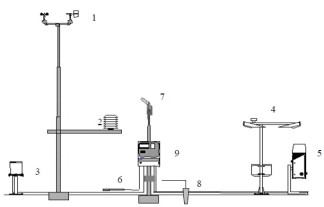

Конструктивно станции «Сайма» построены по модульному принципу. Станции «Сайма» состоят из модуля измерительного, модуля центральной системы, модуля электропитания, линий связи и вспомогательного оборудования. Общий вид станций «Сайма» представлен на рис.1.
Модуль измерительный состоит из первичных измерительных преобразователей метеорологических параметров (таблица 3) и вспомогательного оборудования. Первичные измерительные преобразователи расположены на траверсах, которые крепятся к одной или нескольким метеорологическиим мачтам. Осадкомер размещен на отдельной стойке рядом с метеорологической мачтой. Первичные измерительные преобразователи внесены в Г осударственный реестр средств измерений. Ниже описан принцип действия средств измерений, вносящихся в составе станции «Сайма».
Принцип действия модулей атмосферного давления Vaisala BARO-1, PMT16A, основан на изменении емкости керамического конденсатора в зависимости от изменения атмосферного давления.
Принцип действия осадкомеров QMR101, RG360/RG360H основан на регистрации числа опрокидываний лоточного механизма.
Принцип действия пиранометров CMP6, CMP3 основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур.
Принцип действия измерителей продолжительности солнечного сияния CSD3 основан на измерении времени освещенности светочувствительных датчиков.
Принцип действия преобразователей давления измерительных PAA-36XW, 4647R/4648R, DS-22 основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Лист № 2 Всего листов 13
Принцип действия измерителей высоты снежного покрова SR50A и IRU9429 основан на измерении времени задержки ультразвукового сигнала при прохождении им расстояния от датчика до снежного покрова.
Модуль центральной системы состоит из преобразователя измерительного QML201, радиомодема, встроенного программного обеспечения (ПО «QML») и вспомогательного коммуникационного оборудования, смонтированных в корпусе, обеспечивающем защиту от неблагоприятных условий внешней среды. Так же в корпусе размещаются измерительные преобразователи атмосферного давления.
Модуль электропитания состоит из источника тока и резервной аккумуляторной батареи. В качестве источника тока может использоваться сеть переменого тока 110/220 В, солнечная батарея, либо другой источник. Модуль электропитания размещается, в зависимости от конфигурации станции, на отдельной стойке или в одном корпусе с модулем центральной системы.
Станции «Сайма» выпускаются в 6 модификациях «Сайма-100», «Сайма-110», «Сайма-201», «Сайма-301», «Сайма-410», «Сайма-420». Модификации отличаются максимальным количеством измерительных каналов и конструктивным исполнением (таблица 1).
Таблица 1
| Модификация | «Сайма- 420» | «Сайма- 410» | «Сайма- 301» | «Сайма- 201» | «Сайма- 110» | «Сайма- 100» |
| Тип станции | Морское исполне ние | Морское исполне ние | Стандартное исполнение | Портативное (переносное) исполнение | Стандартное исполнение | Стандартное исполнение |
| Максимальное количество измерительных каналов | 96 | 48 | 96 | 28 | 48 | 28 |
Станции Сайма работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией станции Сайма имеют последовательные интерфейсы RS-232, RS-485 и радиомодем стандарта GSM.
Пломбирование первичных измерительных преобразователей производиться на заводе-изготовителе. Пломбирование модуля центральной системы производится при установке станций «Сайма».
Станции «Сайма» имеют программное обеспечение «Сайма» (ПО «Сайма»), которое состоит из двух модулей: встроенного ПО преобразователя измерительного QML201 (встроенное ПО «QML») и автономного ПО «AWS Client». Встроенное ПО «QML» обеспечивает сбор, обработку, запись на карту памяти, прием и передачу данных. Автономное ПО «AWS Client» обеспечивает отображение и архивирование результатов измерений, проверку состояния и настройку систем станции. ПО «Сайма» являются полностью метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | qml.hex | AWS Client.exe |
| Номер версии (идентификационный номер) ПО | не ниже 7.00 | не ниже 7.0.5.0 |
| Цифровой идентификатор ПО | 0ABACAB0, вычислен по алгоритму CRC32 | EE848764, вычислен по алгоритму CRC32 |
| Другие идентификационные данные (если имеются) | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Измерительные каналы станций «Сайма» комплектуются первичными измерительными преобразователями из таблицы 3.
Таблица 3
| Наименование измерительного канала | Первичные измерительные преобразователи |
| Канал измерений влажности и температуры воздуха | Измерители влажности и температуры HMP155 (госреестр 42941-09) Измерители влажности и температуры HMP45D (госреестр 42939-09) |
| Канал измерений температуры почвы | Термометры сопротивления DTS12G/W (госреестр 43243-09) |
| Канал измерений температуры воды | |
| Канал измерений скорости и направления воздушного потока | Преобразователь скорости и направления воздушного потока WM30; (госреестр 53378-13) Преобразователь скорости воздушного потока WAA151/252 (госреестр 53158-13) Преобразователь направления воздушного потока WAV151/252 (госреестр 53215-13) Преобразователь скорости и направления воздушного потока ультразвуковые WMT700 (госреестр 50509-12) |
| Канал измерений атмосферного давления | Модуль атмосферного давления Vaisala BARO-1 Модуль атмосферного давления PMT16A Барометры цифровые РТВ330 (госреестр 42508-09) Барометры цифровые РТВ220 (госреестр 41804-09) |
| Канал измерений высоты облаков | Измеритель высоты облаков CL31 (госреестр 35222-13) |
| Канал измерений метеорологической оптической дальности | Нефелометр FS11/FS11P (госреестр 54494-13) Нефелометр РWD22 (госреестр 48272-11) Нефелометр FD12/FD12P (госреестр 15160-13) |
| Канал измерений количества осадков | Осадкомер QMR360, QMR370 (госреестр 43550-10) Осадкомер QMR101 Осадкомер RG360/360H Датчики атмосферных осадков OTT Pluvio2 200 (госреестр 39842-08) Осадкомер RG13/RG13H (госреестр 14896-09) |
| Канал измерений энергетической освещенности | Пиранометр CMP6 Пиранометр CMP21 (используется под кодом CPM3) (госреестр 48281-11) |
| Канал измерений продолжительности солнечного сияния | Измеритель продолжительности солнечного сияния CSD3 |
| Канал измерений уровня воды | Преобразователь давления измерительный PAA-36XW Датчик уровня радарный OTT RLS (госреестр 41555-09) Датчик уровня OTT PLS (госреестр 39980-08) Датчик уровня 4647R/4648R Датчик уровня DS-22 |
| Канал измерений высоты снежного покрова | Измерители высоты снежного покрова SR50A Измерители высоты снежного покрова IRU-9429 |
| Канал преобразования сигналов | Преобразователь измерительный QML201 (госреестр 40357-09) |
Таблица 4
| Наименование характеристики | Значения характеристики |
| Диапазон измерений температуры воздуха, °C (HMP155) | от минус 69 до 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C: -в диапазоне от минус 69 до 20°С включительно; -в диапазоне свыше 20 до 60°С | ± (0,226-0,0028 t); ± (0,055+0,0057 t), где t - измеренная температура воздуха |
| Диапазон измерений относительной влажности воздуха, % (HMP155) | от 0,8 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 0,8 % до 90 % включительно; -в диапазоне свыше 90 % до 100 % | ± 3 ± 4 |
| Диапазон измерений температуры воздуха, °C (HMP45D) | от минус 40 до 60 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C | ± (0,2+0,01 At), где At- абсолютное значение разницы между температурой анализируемой среды и + 20°С |
| Диапазон измерений относительной влажности воздуха, % (HMP45D) | от 0,8 до 100 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 0,8 % до 90% включительно; -в диапазоне свыше 90 % до 100% | ± 3 ± 4 |
| Диапазон измерений температуры почвы, °C | от минус 80 до 80 |
| Пределы допускаемой абсолютной погрешности измерений температуры почвы, °C | ± (0,08+0,005 111 )°С, где t-измеренная температура почвы. |
| Диапазон измерений температуры воды, °C | от минус 5 до 80 |
| Пределы допускаемой абсолютной погрешности измерений температуры воды, °C | ± (0,08+0,005 111 )°С, где t-измеренная температура воды. |
| Диапазон измерений скорости воздушного потока, м/с (WM30) | от 0,5 до 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ± (0,5+0,04V), где V - измеренная скорость воздушного потока |
| Диапазон измерений скорости воздушного потока, м/с (WAA151/252) | от 0,5 до 60 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с | ± (0,4 + 0,035 V), где V-измеренная скорость воздушного потока |
| Диапазон измерений скорости воздушного потока, м/с (WMT700) WMT701 WMT702 WMT703 | от 0,1 до 40 от 0,1 до 65 от 0,1 до 75 |
| Пределы допускаемой погрешности измерений скорости воздушного потока (WMT700): -абсолютной в диапазоне от 0,1 до 7 включительно, м/с; -относительной в диапазоне свыше 7 м/с, % | ± 0,2 ± 3 |
| Диапазон измерений направления воздушного потока, градус (WM30) | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ± 3 |
| Диапазон измерений направления воздушного потока, градус (WAV151/252) | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ± 3 |
| Диапазон измерений направления воздушного потока, градус (WMT700) | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока, градус | ± 2 |
| Диапазон измерений атмосферного давления, гПа (BARO-1) | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ± 0,3 |
| Диапазон измерений атмосферного давления, гПа (PMT16A) | от 600 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ± 0,3 |
| Диапазон измерений атмосферного давления, гПа (PTB220) | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ± (0,15 ^ 0,45) в зависимости от модификации барометра |
| Диапазон измерений атмосферного давления, гПа (PTB330) | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа | ± 0,15 |
| Диапазон измерений высоты облаков, м | от 10 до 2000 |
| Диапазон показаний высоты облаков, м | от 10 до 7500 |
| Пределы допускаемой погрешности измерений высоты облаков: - абсолютная погрешность в диапазоне от 10 до 100 м включительно, м - относительная погрешность в диапазоне свыше 100 до 2000 м, % | ± 10 ± 10 |
| Диапазон измерений метеорологической оптической дальности, м (FD12/FD12P) | от 10 до 50000 |
| Пределы допускаемой относительной погрешности измерений, метеорологической оптической дальности, %: -в диапазоне от 10 до 10000 м включительно; -в диапазоне свыше 10000 до 50000 м; | ± 10 ± 20 |
| Диапазон измерений метеорологической оптической дальности, % (FS11/FS11P) | от 0 до 100 |
| Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, % | ± 5 |
| Диапазон измерений метеорологической оптической дальности, % (PWD) | от 0 до 100 |
| Пределы допускаемой относительной погрешности измерений метеорологической оптической дальности, % | ± 5 |
| Минимальное значение количества осадков, измеряемое осадкомером, мм (QMR101) | от 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ± (0,2 + 0,05M), где М - измеренная величина осадков |
| Минимальное значение количества осадков, измеряемое осадкомером, мм (QMR360/QMR370) | от 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ± (0,2 + 0,05M), где М - измеренная величина осадков |
| Минимальное значение количества осадков, измеряемое осадкомером, мм (RG13/RG13H) | от 0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ± (0,5+0,05M), где М - измеренная величина осадков |
| Диапазон измерений количества осадков ф 2 (Pluvio ), мм | от 0 до 1500 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ± 1 |
| Минимальное значение количеста осадков, измеряемое осадкомером (RG360/360H), мм | от 0,25 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ± (0,2 + 0,05-M), где М - измеренная величина осадков |
| Диапазон измерений энергетической освещенности, Вт/м2 (CMP21) | от 0 до 1600 |
| Пределы допускаемой относительной погрешности измерений, энергетической освещенности, % | ± 20 |
| Диапазон измерений энергетической освещенности, Вт/м2 (CMP6) | от 0 до 1600 |
| Пределы допускаемой относительной погрешности измерений энергетической освещенности, % | ± 20 |
| Минимальное значение измерения продолжительности солнечного сияния, ч | от 0 |
| Пределы допускаемой относительной погрешности измерений продолжительности солнечного сияния, % | ± 10% |
| Диапазон измерения уровня воды, м (OTT RLS) | от 1 до 25 |
| Пределы допускаемой основной абсолютной погрешности измерения уровня воды, мм | ± 10 |
| Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры окружающей среды, мм | ± 5 |
| Диапазон измерений гидростатического давления, МПа (PAA-36XW) | от 0,01 до 2 |
| Пределы допускаемой приведенной погрешности измерений гидростатического давления, % | ± 0,15 |
| Пределы допускаемой приведенной погрешности измерений гидростатического давления, % | ± 0,15 |
| Диапазон измерения гидростатического давления, кПа (OTT PLS) | от 0 до 400 |
| Продолжение таблицы 4 | |||||
| Пределы допускаемой относительной погрешности измерения гидростатического давления, % | ± 0,05 | ||||
| Диапазон измерений гидростатического давления, кПа (4647R/4648R) | от 0 до 400 | ||||
| Пределы допускаемой абсолютной погрешности измерения гидростатического давления, кПа | 0,16 | ||||
| Диапазон измерений гидростатического давления, кПа (DS-22) | от 0 до 200 | ||||
| Пределы допускаемой относительной погрешности измерения гидростатического давления, % | ± 0,2 | ||||
| Диапазон измерений высоты снежного покрова, м (IRU-9429) | от 0,15 до 10 | ||||
| Пределы допускаемой относительной погрешности измерений высоты снежного покрова, % | ± 0,25 | ||||
| Диапазон измерений высоты снежного покрова, м (SR50A) | от 0,5 до 10 | ||||
| Пределы допускаемой погрешности измерений высоты снежного покрова: -абсолютной в диапазоне от 0,5 до 2,5 м, м -относительной в диапазоне свыше 2,5 м, % | 0,01 0,4 | ||||
| Напряжение питания от сети переменного тока, В | 110 ± 24 либо 220 ± 24 | ||||
| Потребляемая мощность, не более, Вт | 2100 | ||||
| Средняя наработка на отказ, ч | 11000 | ||||
| Срок службы, лет | 10 | ||||
| Условия эксплуатации: О/'ч - температура воздуха, C - относительная влажность воздуха, % - атмосферное давление, гПа | от минус 40 д от 0 до 10 от 500 до 11 | о 60 0 00 | |||
| Г абаритные размеры, масса | длина, мм | ширина, мм | высота, мм | диаметр, мм | масса, кг |
| Измеритель влажности и температуры HMP45D | — | — | 235 | 24 | 0,18 |
| Измеритель влажности и температуры HMP155D | — | — | 279 | 24 | 0,086 |
| Термометр сопротивления DTS12G | — | — | 100 | 8 | 0,12 |
| Термометр сопротивления DTS12W | — | — | 100 | 8 | 0,22 |
| Преобразователь скорости воздушного потока WAA151/252 | - | — | 240/264 | 90/90 | 0,57/0,8 |
| Преобразователь направления воздушного потока WAV151/252 | - | — | 300/355 | 90/90 | 0,66/0,8 5 |
| Преобразователь скорости и направления воздушного потока ультразвуковые WMT700 | 285 | 250 | 348 | — | 1,80 |
| Преобразователь скорости и направления воздушного потока WM30 | 357 | 265 | 60 | — | 0,36 |
| Модуль атмосферного давления Vaisala BARO-1 | — | — | — | — | — |
| Модуль атмосферного давления PMT16A | — | — | — | — | — |
| Барометр цифровой PTB 220 | 145 | 120 | 65 | — | 1,0 |
| Барометр цифровой PTB330 | 183 | 116 | 71 | — | 1,50 |
| Измеритель высоты облаков CL31 (в защитном колпаке) | 245 | 220 | 1190 | — | 18,50 |
| Нефелометр FD12/FD12P | 980 | 1650 | 2100 | — | 20,0 |
| Нефелометр FS11 | 500 | 900 | 2800 | — | 37 |
| Нефелометр FS11P | 900 | 1000 | 2800 | — | 52 |
| Нефеломер PWD | 695 | 432 | 222 | — | 3 |
| Осадкомер QMR360/QMR370 | — | — | 460 | 203 | 2,5/2,7 |
| Осадкомер QMR101 | — | — | 150 | 160 | 0,38 |
| Осадкомер RG13/RG13H | — | — | 390 | 300 | 2,50 |
| Осадкомер RG360/360H | — | — | 330 | 300 | 1,60/2,3 |
| ф 2 Датчик атмосферных осадков Pluvio | — | — | 850 | 480 | 15 |
| Пиранометр CMP3 | — | — | 84 | 110 | 0,6 |
| Пиранометр CMP6 | — | — | 34 | 54 | 0,11 |
| Измеритель продолжительности солнечного сияния CSD3 | - | — | 199 | 72,5 | 0,93 |
| Преобразователь давления измерительный PAA-36XW | - | — | 320 | 90 | 3,5 |
| Датчик уровня радарный OTT RLS | 222 | 152 | 190 | 2,1 | |
| Датчик уровня OTT PLS | 22 | 195 | 0,3 | ||
| Датчик уровня 4647R/4648R | — | — | 101 | 36 | 0,138 |
| Преобразователи уровня и волнения DS-22 | — | — | 182 | 22 | 0,3 |
| Измерители высоты снежного покрова SR50A | — | — | 101 | 75 | 1 |
| Измеритель высоты снежного покрова IRU9429 | — | — | 10,0 | 7,5 | 0.4 |
| Преобразователь измерительный логгер QML201 | 202 | 95 | 60 | — | 0,44 |
наносится на титульный лист руководства по эксплуатации типографским методом и на верхнюю часть внешней панели корпуса станций Сайма в виде фирменной этикетки.
Таблица 5
| Измеритель влажности и температуры HMP45D | ||
| Модуль измерительный1 | Измеритель влажности и температуры HMP155 | |
| Термометр сопротивления DTS12G/W | ||
| Преобразователь скорости и направления воздушного потока WM30 | ||
| Преобразователь скорости воздушного потока WAA151/252 | 1 | |
| Преобразователь направления воздушного потока WAV151/252 | ||
| Преобразователь скорости и направления воздушного потока ультразвуковые WMT700 | ||
| Модуль атмосферного давления Vaisala BARO-1 | ||
| Модуль атмосферного давления PMT16A |
| Барометр цифровой PTB200 | ||
| Барометр цифровой PTB330 | ||
| Измеритель высоты облаков CL31 | ||
| Нефелометр FD12/FD12P | ||
| Нефелометр FS11/FS11P | ||
| Нефелометр PWD | ||
| Модуль измерительный* | Осадкомер QMR370 | |
| Осадкомер QMR101 | ||
| Осадкомер RG13/RG13H | ||
| Осадкомер RG360/360H | ||
| ф 2 Датчик атмосферных осадков Pluvio | 1 | |
| Пиранометр CMP6 | ||
| Пиранометр CMP3 | ||
| Измеритель продолжительности солнечного сияния CSD3 | ||
| Преобразователь давления измерительный PAA-36XW | ||
| Датчик уровня радарный OTT RLS | ||
| Датчик уровня OTT PLS | ||
| Датчик уровня 4647R/4648R | ||
| Датчик уровня DS-22 | ||
| Измерители высоты снежного покрова SR50A | ||
| Измерители высоты снежного покрова IRU-9429 | ||
| Модуль центральной системы | 1 | |
| Модуль электропитания | 1 | |
| Руководство по эксплуатации ИТАВ .416311.024РЭ-ЛУ | 1 | |
| Методика поверки МП 2551-0139-2015 | 1 | |
*Примечание: состав первичных измерительных преобразователей, входящих в модуль измерительный определяется в соответствии с опросным листом заказчика.
осуществляется по документу МП 2551-0139-2015 «Станции автоматические метеорологические «Сайма», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.04.2015 года.
Перечень эталонов, применяемых при поверке:
1. Государственный специальный эталон единицы скорости воздушного потока ГЭТ150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная неопределенность (коэффициент охвата k=2) (0,00032 + 0,002V) м/с, диапазон от 0 до 360 градусов, погрешность ± 0,5 градуса.
2. Комплект имитаторов КИ-01, диапазон от 20 до 999 об/мин, от 200 до 15000 об/мин, погрешность ± 1 об/мин, диапазон от 0 до 360 градусов, погрешность ± 1 градус.
3. Термостат Quick Cal диапазон от минус 15 до 150°С, нестабильность поддержания с погрешностью ± 0,4 °С.
4. Цилиндр «Klin», номинальная вместимость 100 мл, 2000 мл, погрешность ± 1 мл, ± 20 мл.
5. Комплект гирь класса точности F2 по ГОСТ OIML R 111-1-2009, номинальная масса (0,02; 0,1; 1; 5; 10; 20) кг.
Лист № 12 Всего листов 13
6. Секундомер механический СОСпр-26-2-010, диапазон измерений времени от 0 до 60 мин, погрешность при измерении интервала времени 60 мин ± 1,8 с.
7. Термометр эталонный ЭТС-100, диапазон от минус 196°С до 660°С, погрешность ± 0,02°С.
8. Калибратор влажности HMK15, зав. № R0110003, диапазон 11 % 33 %, 75 %, 97 %, погрешность ± 1,3 %, ± 1,2 %, ± 1,5 %, ± 2,0 %.
9. Барометр образцовый переносной БОП-1М-2, диапазон от 5 до 1100 гПа, погрешность ± 0,1 гПа.
10. Дальномер лазерный Leica Racer 100, диапазон измерений от 0,05 до 100 м, допускаемая СКП измерения ±1,0 мм в диапазоне измерений до 10 м, ±(1,0 + 0,025 мм/м) мм в диапазоне измерений от 10 до 30 м, ±(1,0 + 0,1 мм/м) мм в диапазоне измерений более 30 м.
11. Комплект поверочный PWA11, диапазон измерений метеорологической оптической дальности от 0 до 100 %, погрешность ± 3 %.
12. Комплект поверочный FDA12, диапазон (0,3; 0,01; 0,00006) 1/м, погрешность ± 3 %.
13. Комплект поверочный FSA11 диапазон измерений метеорологической оптической дальности от 0 до 100 %, погрешность ± 3 %.
14. Комплекс ADAM-4000, диапазоны входных сигналов: ± 1 В, от 0 до 20 мА.
15. Термогигрометр ИВА-6Б, исполнение 2П, зав. № 7089, диапазон от 0 % до 98 %, погрешность ± 1%.
16. Климатическая камера КТК-3000, зав. № 281269, диапазон поддержания температуры от минус 50 °С до 100 °С, точность поддержания температуры с погрешностью ± 2 °С; диапазон поддержания относительной влажности от 10 % до 98 %, точность поддержания влажности с погрешностью ± 3 %.
17. Камера климатическая Votsch VT7004, диапазон поддержания температуры от минус 70 °С до 180 °С, точность поддержания температуры ± 2 °С.
18. Калибратор давления DPI 605, верхний предел измерения избыточного давления 2 МПа, относительная погрешность ± 0,025%.
19. Штангенциркуль ЩЦ1-400-01, диапазон от 0 до 400 мм, погрешность ± 0,1 мм.
20. Пиранометр «Пеленг СФ-06», диапазон от 0 до 1600 Вт/м , погрешность ± 11 %.
21. Установка актинометрическая ПО-4 в комплекте со светоизмерительной лампой диапазон от 0 до 2000 Вт.
приведены в руководстве по эксплуатации «Станции автоматические метеорологические «Сайма».
Нормативные и технические документы, устанавливающие требования к станциям автоматическим метеорологическим «Сайма»
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры.
3. ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Лист № 13 Всего листов 13
4. ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 • 106 Па.
5. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 Мпа.
6. ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока.
7. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
8. ГОСТ 8.503-84 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 24 до 75000 м
9. ГОСТ 8.195-89 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25 ^ 25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2 ^ 25,0 мкм.
10. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
11. Технические условия «Станция автоматическая метеорологическая «Сайма» ИТАВ .416311.024ТУ.
| Зарегистрировано поверок | 11 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
