| Номер в госреестре | 61851-15 |
| Наименование СИ | Устройства детектирования |
| Обозначение типа СИ | УДБГ-11Р |
| Изготовитель | АО "Специализированный НИИ приборостроения" (СНИИП), г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства детектирования УДБГ-11Р (далее - устройство детектирования) предназначены для измерения мощности амбиентного эквивалента дозы гамма-излучения в составе автоматизированных систем контроля радиационной обстановки на АЭС или других ядерно- и радиационноопасных объектах.
Устройство детектирования УДБГ-11Р выпускается с контроллером в закрытом исполнении (блоком контроллера, далее - БК), в котором узел контроллера установлен в корпусе, обеспечивающем устойчивость изделия к воздействию электромагнитных помех, пыле-, влагозащиту и стойкость к воздействию водных дезактивирующих растворов;
В устройстве дететирования происходит регистрация фотонного излучения при помощи входящего в его состав блока детектирования БДБГ-13Р (далее - БД).
Устройство детектирования является программно-управляемым и работает под действием команд, поступающих от управляющего устройства (далее — УУ) в соответствии с правилами обмена, приведенными в документе «Комплект технических средств для аппаратуры контроля радиационной обстановки КТС КРО. Правила обмена данными» АБЛК.500401.400 ДП (далее - «Правила обмена»).
В устройстве детектирования должны осуществляться последовательно следующие процессы:
- преобразование мощности поглощенной дозы фотонного излучения в последовательности электрических сигналов, вырабатываемых БД на двух его выходах;
- измерение частот следования электрических сигналов, поступающих от БД, преобразование результатов измерения в значение МПД в формате с плавающей запятой (далее - ФПЗ), сохраняемое в оперативной памяти изделия и считываемое УУ СКРО в виде последовательного кода информационного сообщения.
Структурная схема устройства детектирования приведена на рисунке 1.
к источнику питания постоянного тока
Основной канал “RS-485”
Резервный канал “RS-485”
Устройство детектирования УДБГ-11Р защищено от несанкционированного вмешательства внутрь его корпуса пломбой органа технического контроля (управления качеством) предприятия-изготовителя (ОТК).

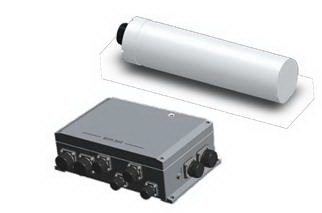

Общий вид и места пломбировки устройства детектирования УДБГ-11Р (его составных частей) показаны на рисунках 2 - 4.
f
Управление работой устройства детектирования УДБГ-11Р и выполнение функции измерения осуществляется встроенной программой, исключающей внешний доступ. Для осуществления проверки работоспособности, настройки, поверки и просмотра внутреннего архива установки в комплект поставки входит программа технологического контроля «COSYS.exe» (далее - программа).
Предоставленная на проверку техническая документация удовлетворяет общим требованиям к документации программного обеспечения по ГОСТ Р 8.654-2009 ГСИ «Требования к программному обеспечению средств измерений». Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных изменений. Результаты апробирования соответствуют методике соответствия ПО СИ при поверке.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационное данные(признаки) | Значение |
| Наименование ПО | cosys.exe |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 07.04.17.15 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 787e9760b36ae6425b02d13331b0cba |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 MD5md5 |
Уровень защиты программного обеспечения от непредмаренных и преднамеренных изменений по Р.50.2.077-2014-"высокий".
Таблица 2
| Наименование характеристики, единица измерения | Номинальное значение характеристики |
| Диапазон измерения мощности амбиентного эквивалента дозы гамма-излучения, Зв/ч | от 1,0-10-7 до 1,0102 |
| Диапазон регистрируемых энергий фотонного излучения, МэВ | от 0,065 до 8 |
| Напряжение питания от источника постоянного тока, В | 27,00 ± 1,35 |
| Ток, потребляемый изделием, мА, не более | 100 |
| Пределы основной погрешности измерения мощности амбиентного эквивалента дозы гамма-излучения в диапазоне энергий от 0,065 до 8 МэВ, % | ±25 |
| Время установления рабочего режима, с, не более | 60 |
| Наработка на отказ, ч, не менее | 10000 |
| Время восстановления, час, не более | 2 |
| Назначенный срок службы, лет | 10 |
| Устойчивость к воздействию температуры | от минут 30 до + 50 |
| Пределы дополнительной погрешности на каждые 10 °С изменения температуры окружающей среды, % | ±5 |
| Габаритные размеры, мм: Блок детектирования БДБГ-13Р Блок контроллера БУП-39П | 065 х 255 180 х 270 х 85 |
| Масса, кг: Блок детектирования БДБГ-13Р Блок контроллера БУП-39П | 5 5 |
| Степень защиты от воздействия воды и попадания внешних твердых предметов и пыли, по ГОСТ 14254-96: Блок детектирования БДБГ-13Р Блок контроллера БУП-39П | IP67 IP65 |
| Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность (при температуре воздуха 35 °С), %, Давление (при температуре +25 °С), кПа | от минус 30 до 55 до 98 от 84 до 106,7 |
| Условия транспортирования: Прочность при транспортировании при повышенной температуре,0С Прочность при транспортировании при пониженной температуре, 0С Прочность при транспортировании при воздействии повышенной влажности при +35 0С, % | +50 минус 50 до (95±3) |
наносят на специальную табличку на лицевой части корпусов БД, БК и узла изделия методом штемпелевания, а на титульный листы руководства по эксплуатации АБЛК.418266.425 РЭ, паспорта АБЛК.418266.425 ПС - типографским способом.
Таблица 3 - Комплектность устройства детектирования УДБГ-11Р
| Наименование | Обозначение | Кол., шт. | Примечание |
| Блок детектирования БДБГ-11Р | АБЛК.418266.448 | 1 | — |
| Блок контроллера БУП-39П10 | АБЛК.468332.489-10 | 1 | Состоит из узла контроллера ПУМ-480П10 и узла сопряжения АБЛК.468349.551 |
| Комплект монтажных частей согласно ведомости АБЛК.418266.425 ВЧ | АБЛК.412911.518 | 1 | — |
| Ведомость монтажных частей | АБЛК.418266.425 ВЧ | 1 | — |
| Паспорт | АБЛК.418266.425 ПС | 1 | — |
| Ведомость эксплуатационных документов | АБЛК.4182566.425 ВЭ | 1 | — |
| Комплект эксплуатационных документов согласно ведомости АБЛК.418266.425 ВЭ | 1 комп лект | — | |
| Примечание - При поставке партии изделий в количестве более 2 шт. партия комплектуется одним комплектом эксплуатационной документации за исключением паспортов, которые поставляются с каждым устройством детектирования УДБГ-11Р АБЛК.418266.425. | |||
осуществляется по документу АБЛК.418266.425 МП "Устройства детектирования УДБГ-11Р. Методика поверки", утвержденному ГЦИ СИ ОАО «СНИИП» 15.12.2014 г.
В перечень основного поверочного оборудования входит: установка поверочная
137
дозиметрическая гамма-излучения УПГД-1М с источниками Cs, 2 разряда; установка поверочная гамма-излучения УПГ-02 с источниками 2 разряда.
АБЛК.418266.425 РЭ «Устройство детектирования УДБГ-11Р. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам детектирования УДБГ-11Р
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
2. ГОСТ 8.034-82 «ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений».
3. НП-001-97 «Правила и нормы в атомной энергетике Общие положения обеспечения безопасности атомных станций (ОПБ-88/97)».
4. НП-026-04 «Требования к управляющим системам, важным для безопасности атомных станций». Комплект технических средств для аппаратуры контроля радиационной
обстановки КТС КРО. Устройства детектирования. Технические условия АБЛК.410211.400 ТУ.
5. Устройство детектирования УДБГ-11Р. Технические условия АБЛК.418266.425 ТУ.
6. Приказ Минздравсоцразвития РФ от 09.09.2011г. № 1034
| Зарегистрировано поверок | 203 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
