| Номер в госреестре | 61857-15 |
| Наименование СИ | Приборы регистрирующие измерительные |
| Обозначение типа СИ | SIREC D |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 24.11.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы регистрирующие измерительные электронные SIREC D (далее - приборы) предназначены для измерения сигналов напряжения и силы постоянного тока, сопротивления, сигналов от термопар и термопреобразователей сопротивления, регистрации, отображения и хранения измеренных значений, графического построения временных диаграмм, формирования сигналов аварийной сигнализации, а также для сбора, обработки, накопления, регистрации и отображения измерительной информации.
Приборы созданы на базе микропроцессорной техники и имеют модульную концепцию построения (модули входных и выходных каналов вставляются в главную монтажную панель). Принцип действия основан на работе входных модулей, которые воспринимают сигналы от широкого спектра датчиков, преобразуют их в цифровой код, передающийся на микропроцессор. Микропроцессор осуществляет обработку сигналов в соответствии с программой. Приборы используют безбумажную технологию обработки информации. Преимущество безбумажных регистрирующих приборов заключается в универсальности отображения и сохранения данных, в наличии развитых математических функций.
На передней панели приборов расположен цветной сенсорный жидкокристаллический экран, на котором отображаются: числовые значения измеряемых величин, графики изменения во времени измеряемых величин (в горизонтальном, вертикальном или круговом изображении, обзор сигнализаций и т.д.). Приборы снабжены функцией сохранения считываемой информации (данные о диагностике, сигнализации, вычислениях, данные технологического процесса), позволяющей пользователю осуществлять просмотр и анализ изменений переменных процесса за определённый промежуток времени. Для этого в приборах предусмотрена внутренняя память и интерфейсы для подключения внешних запоминающих устройств или карты памяти (в зависимости от модели). Регистраторы снабжены функцией сохранения считываемой информации на встроенных и съемных носителях информации. Регистраторы снабжены функцией передачи информации по протоколам: RS-485, ОРС, Ethernet. Соединение Ethernet (стандарт DHCP) с поддержкой различных протоколов предоставляет неограниченные возможности подключения к локальным вычислительным сетям (ЛВС, LAN, WEB сервер)
На задней стенке приборов размещены штепсельные разъемы и клеммы для подключения проводов внешних линий.
Приборы выпускаются в следующих модификациях: D200, D300, D400 отличающихся количеством аналоговых входов (от 12 до 48), габаритными размерами и массой.
Полную конфигурацию приборов можно осуществить с помощью клавиатуры, расположенной на передней панели приборов или с помощью персонального компьютера (далее - ПК). Для связи с ПК в приборах имеется порт RS485, RS232. Данные о конфигурации приборов сохраняются во внутренней памяти EEPROM.
Приборы могут применяться в металлургической, химической, нефтяной, газовой и других отраслях промышленности.

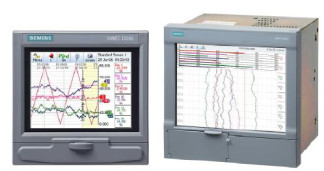

Внешний вид приборов представлен на рисунках 1-2, на рисунке 2 - место пломбирования наклейкой или пломбой.
Программное обеспечение (ПО)
Приборы имеют дополнительное внешнее программное обеспечение (ПО). Внешнее ПО устанавливается на персональный компьютер и не является метрологически значимым. Внешнее ПО предусматривает различные экранные формы, предназначенные для управления приборами, передает команды, позволяющие переключать каналы измерений и выбирать требуемое воспроизводимое/измеряемое значение напряжения или тока, а также протоколирование результатов испытаний.
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения (ПО).
| Идентификационное наименование ПО | Sirec D Software |
| Номер версии (идентификационный номер ПО) | не ниже v. 6.1.40.1 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с ПР 50.2.077-2014.
Таблица 2 - Измерение сигналов напряжения, силы постоянного тока и сопротивления
| Наименовани е измеряемой величины | Диапазон измерений | Пределы допускаемой основной приведенной погрешности от диапазона измерений, % | Пределы допускаемой дополнительной приведённой погрешности от воздействия температуры окружающей среды, % / °С | Входное сопротивлени е, MОм |
| Напряжение постоянного тока, мВ | ± 5 ± 10 | ± 0,2 | ± 0,01 | > 10 |
| ± 25 ± 50 ± 100 | ± 0,1 | ± 0,01 | >10 | |
| ± 250 ± 500 | ± 0,1 | ± 0,01 | >10 | |
| ± 1000 | ± 0,1 | ± 0,01 | >10 | |
| Напряжение постоянного тока, В | ± 0,3 ± 0,6 ± 1,5 ± 3 ± 6 ± 12 ± 25 ± 50 | ± 0,1 | ± 0,01 | >1 |
| Сила постоянного тока, МА | 4 - 20 0 - 20 | ± 0,1* | ± 0,01 | - |
| Электрическо е сопротивлени е, Ом | 0 - 200 | ± 0,1 | ± 0,01 | - |
| Электрическо е сопротивлени е, Ом | 0 - 500 | ± 0,1 | ± 0,01 | - |
| Электрическо е сопротивлени е, Ом | 0 - 1000 | ± 0,1 | ± 0,01 | - |
| Электрическо е сопротивлени е, Ом | 0 - 4000 | ± 0,1 | ± 0,01 | - |
| Тип термопары, термопреобразователя сопротивления | Диапазон измерений, °C | Пределы допускаемой основной абсолютной погрешности, °C |
| В | 260...538 | ± 4,5 |
| 538...1816 | ± 2,2 | |
| Е | -270...-200 | ± 12 |
| -200...-70 | ± 1,7 | |
| -70...1000 | ± 0,7 | |
| J | -210...0 | ± 1,7 |
| 0...1200 | ± 0,7 | |
| К | -270...-70 | ± 20 |
| -70...1372 | ± 1 | |
| R | -50...260 | ± 3,7 |
| 260...650 | ± 1,5 | |
| 650...1768 | ± 1,2 | |
| S | -50...260 | ± 3,3 |
| 260...1000 | ± 1,5 | |
| 1000...1710 | ± 1,1 | |
| 1710...1768 | ± 1,4 | |
| Т | -270...210 | ± 5,4 |
| 210...400 | ± 1 | |
| L | -200...0 | ± 1,2 |
| 0...900 | ± 0,7 | |
| N | -200...100 | ± 3,2 |
| 100...1300 | ± 1,1 | |
| Pt100 | -200...850 | ± 0,6 |
| Pt200 | -200...850 | ± 0,6 |
| Pt500 | -200...850 | ± 0,6 |
| Pt1000 | -200...850 | ± 0,6 |
| Ni100 | -60...180 | ± 0,5 |
| Ni120 | -80...260 | ± 0,3 |
| Cu10* | -200...260 | ± 3 |
| Cu53* | 0...150 | ± 0,3 |
Примечания:
Пределы допускаемой основной абсолютной погрешности канала компенсации температуры холодного спая термопар ± 1,0 °С для всех типов термопар и регистраторов.
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окружающей среды в пределах рабочих условий применений ± 0,01 %/ °С.
* кроме модификации D200.
| Наименование параметра | Значение параметра |
| Напряжение | от 85 до 265 В переменного тока, |
| питания | 24 В или 48 В постоянного тока |
| (в зависимости от модификации) | |
| Частота, Гц | 50 ± 2 |
| Потребляемая мощность, В-А | 60 |
| не более | |
| Диапазон рабочих температур | от 0 до 50 °С |
| Температура транспортирования и | |
| хранения, °С | от минус 10 до 60 °С |
| Относительная влажность воздуха | от 10 до 90 % |
| Средняя наработка на отказ, ч | 60 000 |
| Габаритные размеры, (шхвхг), мм | |
| D 200 | 144 х 144 х 200 |
| D 300 | 144 х 144 х 200 |
| D 400 | 288 х 288 х 200 |
| Масса, кг | |
| D 200 | 2,4 |
| D 300 | 2,7 |
| D 400 | 10 |
наносится типографским способом на титульный лист паспорта прибора и фотохимическим или иным методом на циферблат приборов.
В комплект поставки приборов входят:
- прибор регистрирующий измерительный электронный SIREC D (одна из модификаций);
- комплект крепежа;
- руководство по эксплуатации;
- методика поверки (поставляется по отдельному заказу организациям, проводящим ремонт и поверку приборов).
осуществляется по документу МП 61857-15 «Приборы регистрирующие измерительные электронные SIREC D. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 года.
Основное оборудование, необходимое для поверки:
- установка пробойная универсальная УПУ-10. Испытательное напряжение от 1 до 10 кВ, основная погрешность ±5 %;
- калибратор-вольтметр универсальный В1-28 (Госреестр 10759-86). Пределы допускаемой основной погрешности в диапазонах: 0...24 мА: ± (0,006 %I + 0,002 %!м); 0...100 мВ: ±
(0,003 %I + 0,002 %!м); 0...1 В: ± (0,003 %U + 0,0003 %Им); 0...20 В: ± (0,003 %U + 0,0003 %Им); 20-200 В: ± (0,004 %U + 0,0003 %им);
- магазин сопротивлений МСР-60 (Госреестр № 2751-71). Класс точности 0,02. Диапазон измерения сопротивления магазина от начального значения 0,018 до 11111,1 Ом ступенями через 0,01 Ом. Номинальная мощность любой ступени магазина от 1 Ом и выше составляет
0,1 Вт.
приведены в Руководства по эксплуатации «Приборы регистрирующие измерительные SIREC D».
Нормативные и технические документы, устанавливающие требования к приборам регистрирующим измерительным SIREC D
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Документация фирмы-изготовителя.
