Государственный реестр средств измерений

Теплосчетчики ЛОГИКА 1961, 61862-15

61862-15
Теплосчетчики предназначены для измерения тепловой энергии, расхода, объема, массы, температуры и давления воды и пара, транспортируемых по трубопроводам систем тепло- и водоснабжения.
Документы
Карточка СИ
Номер в госреестре 61862-15
Наименование СИ Теплосчетчики
Обозначение типа СИ ЛОГИКА 1961
Изготовитель АО "НПФ "ЛОГИКА", г.С.-Петербург; АО "ТЭМ", г.С.-Петербург
Год регистрации 2015
Срок свидетельства 02.10.2021
МПИ (интервал между поверками) 3 года - для теплосчетчиков с преобразователями SDF, Deltatop, Метран-55, МИДА-13П; 4 года - для остальных
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Теплосчетчики предназначены для измерения тепловой энергии, расхода, объема, массы, температуры и давления воды и пара, транспортируемых по трубопроводам систем тепло- и водоснабжения.

Описание

Принцип действия теплосчетчиков состоит в измерении параметров теплоносителя, транспортируемого по трубопроводам, с последующим расчетом тепловой энергии и количества теплоносителя. Выходные электрические сигналы от датчиков параметров теплоносителя (расход, объем, температура, давление), установленных в трубопроводах, поступают в те-пловычислитель, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление тепловой энергии и количества теплоносителя.

В составе теплосчетчиков используются в любом сочетании преобразователи расхода, температуры и давления (разности давлений), приведенные в таблице 1 (в скобках указан регистрационный номер преобразователя в госреестре СИ), и стандартные сужающие устройства: диафрагмы, сопла ИСА 1932 и трубы Вентури. Дополнительно могут использоваться, кроме как на подающем трубопроводе, преобразователи расхода: ТЭМ (24357-08), ВСТН (40606-09, 55115-13), ВСХНд (40606-09, 55115-13), РМ-5 (20699-11), ПРЭМ (17858-11), Питерфлоу РС (46814-11). В качестве комплексного компонента теплосчетчика как измерительной системы используется тепловычислитель СПТ961 (35477-12) совместно с измерительными адаптерами АДС97 (38646-08). Конкретный состав теплосчетчика определяется заказом и приводится в паспорте.

Таблица 1 - Типы преобразователей в составе теплосчетчиков

Преобразователи расхода

Преобразователи температуры

Преобразователи давления

Метран-350 (25407-05) 3051SFA (46963-11) Deltaflow (60848-15) Deltatop (58001-14) Gilflo (25653-11)

SDF (57091-14)

ТЭМ-110 (40593-09) КТПТР-01 (46156-10) КТПТР-05 (39145-08) КТСП-Н (38878-12) ТЭМ-100 (40592-09) ТПТ-1 (46155-10) ТПТ-15 (39144-08) ТСП-Н (38959-12)

3051S (24116-13)

3051 (14061-15)

EJ* (59868-15)

Метран-150 (32854-13) Метран-75 (48186-11) Метран-55 (18375-08)

СДВ (28313-11) МИДА-13П (17636-06) АИР-10 (31654-14) АИР-20/М2 (46375-11) Элемер-АИР-30 (37668-13) Элемер-100 (39492-08) Cerabar (41560-09)

Deltabar (41560-09) Овен-ПД100И (56246-14) MBS 4003 (56237-14)

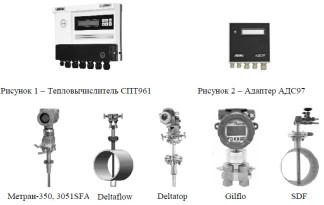

Метран-350, 3051SFA Deltaflow Deltatop    Gilflo

Рисунок 3 - Преобразователи расхода

Метран-75    Метран-55 3051 (S)

АИР-10 СДВ

Элемер-100    Элемер-АИР-30 АИР-20/М2

Г

it

ц,

MBS 4003 МИДА-13П Овен-ПД100И Cerabar

т-

|L Т

Рисунок 5 - Преобразователи температуры

Программное обеспечение

состоит из встроенного ПО, реализующего вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации, и внешнего ПО, предназначенного для считывания данных из тепловычислителя. Встроенное ПО резидентно размещено в теп-ловычислителе, имеет метрологически значимую часть и не может быть перезагружено при эксплуатации. Внешнее ПО функционирует под управлением операционой системы компьютера, имеет метрологически значимую часть с парольным доступом к данным и журналом посещений. Уровень защиты от непреднамеренных и преднамеренных изменений резидентного ПО "высокий", внешнего ПО "средний" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование резидентного ПО

Номер версии резидентного ПО

02.хххх

Цифровой идентификатор резидентного ПО

2B12

Идентификационное наименование внешнего ПО

ПРОЛОГ

Номер версии внешнего ПО

З.хх.х.хххх

Цифровой идентификатор внешнего ПО

4B18B9B0

Технические характеристики

Диапазон измерения массового расхода: от 3,2-10-5 до 1,5 104 м3/ч.

Диапазон измерения давления: от 0 до 25 МПа.

Диапазон измерения температуры: от минус 50 до плюс 600 °С.

_5    о з

Диапазон измерения объема: от 9,2 10 до 9 10 м .

Диапазон измерения массы: от 2,7 10_6 до 9 108 т.

_7    о

Диапазон измерения тепловой энергии: от 9,610 до 910 ГДж.

Пределы допускаемой относительной погрешности измерения тепловой энергии:

± [3 + 12/(t 1 - at2) + 0,02Dg] %.

Пределы допускаемой относительной погрешности измерения расхода, объема и массы: ± (2,1 + 0,02Dg) %.

Пределы допускаемой абсолютной погрешности измерения температуры:

± (0,25 + 0,002 t) °С.

Пределы допускаемой приведенной1 погрешности измерения давления воды: ± 1 %. Пределы допускаемой приведенной1 погрешности измерения давления пара: ± 0,6 %.

Пределы допускаемой относительной погрешности часов: ± 0,01 %.

Примечание.

а - коэффициент водоразбора; а=М2/М1; М1 и М2 - масса теплоносителя, прошедшего соответственно по подающему и обратному трубопроводам; 0<а<1.

DG - динамический диапазон измерений расхода; DG=GB/G, GB - верхний предел измерений преобразователя расхода, G - текущее значение расхода.

Условия эксплуатации:

-    температура окружающего воздуха: от 5 до 50 °С;

-    относительная влажность: 80 % при 35 °С;

-    атмосферное давление: от 84 до 106,7 кПа.

Электропитание: (220 +22/-33) В, (50 ± 1) Гц (непосредственно или через сетевые адаптеры). Г абаритные размеры и масса: приведены в описаниях типа составных частей.

Средняя наработка на отказ: 35000 ч.

Средний срок службы: 12 лет.

Знак утверждения типа

наносится на первой странице эксплуатационных документов типографским способом.

Комплектность

Теплосчетчик ЛОГИКА 1961 в составе:

-    тепловычислитель СПТ961............................................................................................1 шт.

-    адаптер АДС97.................................................................................................................0.2 шт.

-    преобразователи расхода...............................................................................................1.16 шт.

-    преобразователи температуры......................................................................................1.12 шт.

-    преобразователи давления (разности давлений).......................................................1.16 шт.

-    руководство по эксплуатации с методикой поверки (РАЖГ.421431.038 РЭ)......1 шт.

-    паспорт (РАЖГ.421431.038 ПС)...................................................................................1 шт.

-    эксплуатационная документация составных частей

(экземпляров для каждой составной части)................................................................1 шт.

Поверка

осуществляется по документу РАЖГ.421431.038 РЭ "Теплосчетчики ЛОГИКА 1961. Руководство по эксплуатации", утвержденному ФГУП "ВНИИМС" в части раздела 6 "Методика поверки" 25.06.2015 г.

Основные средства поверки:

-    проливная установка с относительной погрешностью не более ± 0,3 %;

-    стенд СКС6 (абсолютная погрешность формирования сигналов тока ± 0,003 мА, сигналов сопротивления ± 0,015 Ом, относительная погрешность формирования сигналов частоты ± 0,003 %);

-    термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность ± 0,02 °С);

-    термостат жидкостный мод. 7012 (абсолютная погрешность ± 0,05 °С);

-    термостат жидкостный мод. 7312 (абсолютная погрешность ± 0,05 °С);

-    манометр грузопоршневой МП-2,5 кл. точности 0,05.

Сведения о методах измерений

Методы измерений приведены в РАЖГ.421431.038 РЭ "Теплосчетчики ЛОГИКА 1961. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к теплосчетчикам ЛОГИКА 1961

1.    ГОСТ 8.586.1-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования.

2.    ГОСТ 8.586.2-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования.

3.    ГОСТ 8.586.3-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования.

4.    ГОСТ 8.586.4-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования.

5.    ГОСТ 8.586.5-2005. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений.

6.    МИ 2412-97. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

7.    МИ 2451-98. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.

8.    МИ 2667-2011. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок ANNUBAR.

9.    ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования.

10.    ТУ 4218-094-23041473-2015. Теплосчетчики ЛОГИКА 1961. Технические условия.
