Гигрометры Торос-3-2, 61863-15

Назначение

Гигрометры Торос-3-2 (далее гигрометры) предназначены для измерений температуры точки росы неагрессивных газов.

Описание

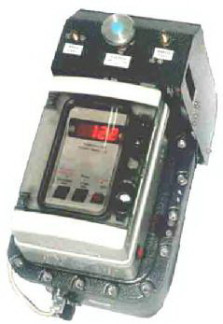

Гигрометры изготавливаются в двух исполнениях и четырех модификациях: обычном Торос-3-2 и взрывозащищенном Торос-3-2В. Модификация с обозначением «М» оснащается аккумулятором меньшей емкости, модификация с обозначением «ВУ» предназначена для измерений не только точки росы воды/инея, но и углеводородов.

Конструктивно приборы состоят из электронного блока и датчика, которые неподвижно соединены между собой. Гигрометры являются цифровыми автоматическими приборами, принцип действия которых основан на конденсационном методе. Метод заключается в измерении температуры, до которой необходимо охладить омывающий конденсационную поверхность слой влажного газа для доведения его до состояния насыщения при рабочем давлении. Конденсация воды/инея происходит на охлаждаемом зеркале с помощью микроохладителя. Поверхность зеркала освещается источником света постоянной интенсивности. Момент конденсации фиксируется оптической системой, которая регистрирует изменение интенсивности отражённого от поверхности зеркала света. Температура зеркала измеряется с помощью термометра сопротивления. После обработки результаты измерений выводятся на цифровой дисплей.

Предусмотрена возможность калибровки гигрометров по двум значениям точки росы. Прогнозируемая температура точки росы должна быть на (2 - 3) °С ниже температуры подводящей газовой линии. Для подогрева корпуса гигрометра и подводящей газовой линии в полевых условиях предназначено пробоотборное устройство РДО-2, в стационарных условиях -электронагревательная кабельная секция СМБЭ.

Гигрометры, выполненные во взрывозащищённом исполнении, имеют маркировку взрывозащиты 1Ехё[1Ь]ПАТ1хОЬ

Диапазон измерений температуры точки росы, °С Пределы допускаемых значений абсолютной погрешности измере ний температуры точки росы, °С:

-    по влаге

от минус 40 до плюс 20

± 1

± 2 2 50

110x110x200

300x200x300

8 (6)

11 (9) 15000

-    по углеводородам (Торос-3-2ВУ)

Длительность цикла измерений, не более, мин.

Потребляемая мощность, не более, Вт Габаритные размеры, мм, не более:

Торос-3-2 (М)

Торос-3-2 (в, ВУ, М)

Масса, кг, не более:

Торос-3-2 (М)

Торос-3-2В, ВУ (М)

Средняя наработка на отказ, не менее, ч

Условия транспортирования:

-    температура окружающего воздуха, °С

от минус 20 до плюс 40 до 95

-    относительная влажность при 25 °С, %

Условия эксплуатации:

-    температура окружающего воздуха, °С

от минус 20 до плюс 40 от 84,0 до 106,7 до 80

-    атмосферное давление, кПа

-    относительная влажность при 25 °С, %

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

Гигрометр Торос-3-2 - 1 шт. (исполнение в соответствии с заказом)

Комплект ЗИП - 1 комплект Зарядное устройство - 1 шт.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 61863-15 «Гигрометры Торос-3-2. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 июня 2015 г.

Основные средства поверки:

-    гигрометр Michell S400 (рабочий эталон 2 разряда);

-    генератор влажного газа MG101.

Нормативные и технические документы, устанавливающие требования к гигрометрам Торос-3-2

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

Технические условия ТУ У 33.2-05417035.004-2008.
