| Номер в госреестре | 61865-15 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | 2285 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные 2285 (далее - установка) предназначены для измерения сопротивления обмоток, отношения чисел витков, тока холостого хода трансформаторов, температуры узлов трансформатора, а также обработки, хранения и отображения полученной измерительной информации. Используется для испытаний и диагностики силовых, распределительных и измерительных трансформаторов в производственных условиях.
Принцип действия установки основан на пропускании электрического тока через обмотки испытуемого трансформатора, получении сигналов, пропорциональных току и (или) напряжению на этих обмотках, включая отводы, и обработке полученных сигналов для нахождения сопротивления обмоток. Измерение температуры осуществляется при помощи датчиков, в качестве которых используют термометры сопротивления Pt-100 или термисторы. Измерение отношения чисел витков (коэффициента трансформации) и тока холостого хода проводят при помощи входящего в состав установки измерителя TTR 2795 или TTR 2796 (Госреестр СИ № 57167-14).
Управление установкой автоматизировано и производится с пульта управления, выполненного с использованием промышленного компьютера. Результаты измерений выводятся оператору на экран монитора, а также сохраняются в памяти компьютера в виде архивного протокола, идентифицируемого по принадлежности к конкретному образцу изделия, на котором проводились измерения. Дополнительные функции, реализуемые установкой, относятся к испытаниям трансформаторов в соответствии с требованиями стандартов и включают в себя программное управление процессом испытаний, хранение измерительной информации и последующую ее обработку по заданной пользователем или встроенной программе (например, построение графиков или пересчет значений электрического сопротивления обмоток для другого значения температуры).

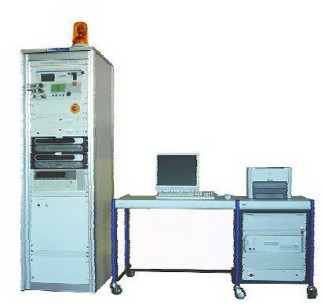

Конструктивно установка включает в себя два узла: приборную стойку и рабочий стол с промышленным компьютером. Кроме того, имеется комплект соединительных кабелей. Установку размещают стационарно в помещении, предназначенном для проведения испытаний трансформаторов. Обозначение установки (например, 2285d/100/3) может содержать информацию об особенностях конкретного экземпляра, оговариваемых при поставке: буква d относится к обновлению модели, цифра 100 - максимальный ток в амперах, 3 - вариант исполнения установки). Внешний вид установки представлен на рисунке 1.
Программное обеспечение (ПО) TTS 2285 на базе Windows обеспечивает сервисные функции: стандартный либо по усмотрению пользователя выбор измеряемых параметров, управление испытуемым объектом, создание и хранение отчетов, а также возможность работы в локальной сети предприятия.
Оценка влияния ПО на метрологические характеристики СИ - влияние программного обеспечения учтено при нормировании метрологических характеристик установки.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TS2285 |
| Номер версии (идентификационный номер) ПО | 2.5.0 |
| Цифровой идентификатор ПО (алгоритм WinMD5) | 6ca8e273bca4891b79603cc01e7088eb |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерения сопротивления, Ом Пределы допускаемой абсолютной погрешности, Ом Число каналов измерения | от 110-5 до 1102 ±(10-6 + 10-3 Яизм) до 18 |
| Диапазон измерения отношения чисел витков Пределы допускаемой относительной погрешности, % Число выводов | от 0,8 до 50000 от ±0,03 до ±0,6 1) 4 х 3 группы обмоток |
| Диапазон измерения тока холостого хода, А Пределы допускаемой абсолютной погрешности, А | от 0,01 до 1 ±2 10-3 |
| Диапазон измерения температуры, °C Пределы допускаемой абсолютной погрешности О/'"' 2) измерительного канала температуры, °C Число каналов измерения | от 0 до 120 ±0,3 до 12 |
| Габаритные размеры, мм, не более: (ширина х высота х глубина) - стойка приборная - стол рабочий | 600 х 1970 х 700 1600 х 700 х 800 |
| Масса, кг, не более: - стойка приборная - стол рабочий - кабели (100 А или 50 А) | 200 40 100 или 80 |
| Электропитание - максимальный испытательный ток, А - максимальное испытательное напряжение, В - максимальная мощность на испытуемом объекте, Вт | трехфазная сеть 380 (400) В 100 60 2 х 3000 |
| Условия эксплуатации: - температура, °C - относительная влажность воздуха, % | 23 ± 5 45 - 75 |
| Средняя наработка до отказа, час, не менее | 20000 |
Пр имечания:
наносят на титульный лист формуляра печатным способом.
Таблица 3
| № п.п. | Наименование | Обозначение | Кол-во |
| 1 | Стойка приборная | 2285 cabinet | 1 |
| 2 | Рабочий стол с ПК | 2285 control desk | 1 |
| 3 | Комплект соединительных кабелей | - | 1 |
| 4 | Руководство по эксплуатации (перевод) | 2285 РЭ | 1 |
| 5 | Формуляр | 2285 ФО | 1 |
| 6 | Методика поверки | МП 35-262-2015 | 1 |
осуществляется по документу МП 35-262-2015 "ГСИ. Установка измерительная 2285. Методика поверки", утвержденному ГЦИ СИ ФГУП «УНИИМ» 31.07.2015 г.
Перечень основных эталонов, применяемых при поверке:
- эталон единицы электрического сопротивления 3 разряда в диапазоне значений от
0,001 Ом до 10000 Ом;
- эталон единицы силы переменного электрического тока 3 разряда в диапазоне значений от 0,01 А до 1 А.
Методика измерений входит в состав руководства по эксплуатации 2285 РЭ, раздел 4.
Нормативные документы, устанавливающие требования к установкам измерительным 2285
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 11677-85 Трансформаторы силовые. Общие технические условия ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока 110 8...100 А в диапазоне частот 110 1.1106 Гц ГОСТ Р 52719-2007 Трансформаторы силовые. Общие технические условия
