| Номер в госреестре | 61868-15 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | HDA 43XX, HDA 9300 |
| Изготовитель | "HYDAC Electronic GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления HDA 43XX, HDA 9300 (далее - датчики) предназначены для непрерывных измерений и преобразований значений избыточного давления гидравлической рабочей жидкости в аналоговый выходной сигнал постоянного тока или напряжения.
Принцип действия датчиков основан на преобразовании упругой деформации чувствительного элемента в электрический сигнал низкого уровня. Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которое усиливается и преобразуется в унифицированный выходной сигнал постоянного тока или напряжения, пропорциональный давлению.
Конструктивно датчик выполнен в виде единого цилиндрического корпуса из нержавеющей стали, в котором расположен чувствительный элемент и электронный блок преобразования. Нижний торец корпуса оснащен резьбовым штуцером, через который в рабочую полость датчика подводится измеряемое давление.
Датчики давления имеют следующие модели: HDA 4304, HDA 4344, HDA 4305, HDA 4345, HDA 4306, HDA 4346, HDA 9300.
Перечисленные модели датчиков различаются метрологическими и техническими характеристиками.

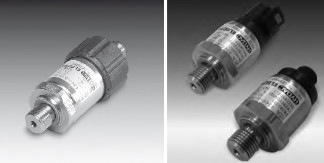

Фотографии общего вида датчиков представлены на рисунке 1.
Метрологические и технические характеристики датчиков давления HDA 43XX, HDA 9300, приведены в таблице 2.
| Наименование характеристики | Значение характеристики в зависимости от модели | |
| HDA 43XX | HDA 9300 | |
| Верхние пределы измерений избыточного давления (ВПИ), бар (МПа) Диапазоны измерений избыточного давления, бар (МПа) | 1; 2,5; 4; 6; 10; 16; 25; 40 (0,1; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4) от минус 1 до 5; от минус 1 до 9 (от минус 0,1 до 0,5; от минус 0,1 до 0,9) | 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100 (0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10) от минус 1 до 1 от минус 1 до 4 (от минус 0,1 до 0,1; от минус 0,1 до 0,4) |
| Пределы основной допускаемой приведенной погрешности (ПГ), % | ± 1,0 | ± 1,0 |
| Выходные сигналы: - аналоговые - логометрический (при Ив = 5 В пост. тока) | от 4 до 20 мА(1) от 0 до 10 В (2) | от 4 до 20 мА, от 0 до 5 В , от 1 до 6 В , от 0 до 10 В от 0,5 до 4,5 В |
| Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, %/10 °С | ± 0,3 | ± 0,4 |
| Напряжение питания постоянного тока, В : | от 8 до 30(1) от 12 до 30(2) | от 8 до 36 от 12 до 36 (для выходного сигнала от 0 до 10 В) 5 В ± 5 % (при логометрическом выходном сигнале) |
| Диапазон рабочих температур окружающей среды, °С | от минус 25 до плюс 85 | от минус 40 до плюс 100 |
| Г абаритные размеры (длина х диаметр), мм, не более | 94,7 х 35 | 69,5 х 35,5 |
| Масса, не более, г | 150 | 100 |
Примечание:
(1) - для 2-х проводных датчиков;
(2) - для 3-х проводных датчиков.
Знак утверждения типа наносится на корпус датчика и на титульный лист технической документации типографским способом.
Датчик давления (согласно заказу) 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; ВПИ соответственно
0,25 МПа; 0,6 МПа; 6 МПа; 60 МПа, класс точности 0,05;
- мера электрического сопротивления P3030, 100 Ом, класс точности 0,01;
- вольтметр цифровой G-1202, ВПИ 2,5 В, класс точности 0,01.
приведены в разделе 6 паспорта на датчики давления HDA 43XX, HDA 9300.
Нормативные и технические документы, устанавливающие требования к датчикам давления HDA 43XX, HDA 9300
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки»;
4. Техническая документация «HYDAC ELECTRONIC GMBH», Германия.
