| Номер в госреестре | 61875-15 |
| Наименование СИ | Анализатор волоконно-оптический распределения температуры и механических напряжений |
| Обозначение типа СИ | DITEST-14 |
| Изготовитель | Компания "Omnisens SA", Швейцария |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор волоконно-оптический распределения температуры и механических напряжений DITEST-14 (далее - анализатор) предназначен для измерений распределения по расстоянию (длине) температуры и деформации в оптическом волокне.
Принцип работы анализатора основан на измерении частотных характеристик вынужденного рассеяния Мандельштама-Бриллюэна импульсного лазерного излучения, распространяющегося в оптическом волокне. Частота рассеянного излучения сдвинута относительно частоты исходного излучения на величину, пропорциональную скорости акустических волн, распространяющихся в оптическом волокне, линейно зависящую от температуры и механической деформации среды распространения. Данный сдвиг называют бриллюэновским сдвигом частоты, значения которого лежат в диапазоне от 10 до 11 ГГц в зависимости от типа оптического волокна. При использовании одномодовых оптических волокон со специальным покрытием (например, металлизированным) возможный диапазон измерений температуры может составлять от минус двухсот до плюс четырехсот градусов Цельсия с разрешением в одну десятую градуса Цельсия. Измерения распределения температуры и деформации осуществляются с использованием временного анализа, сходного с радиолокационным анализом. В оптическое волокно запускается лазерный импульс, и мощность вернувшегося рассеянного излучения записывается как функция времени. Таким образом, определяются температура и деформация в каждой точке оптического волокна по всей его длине.

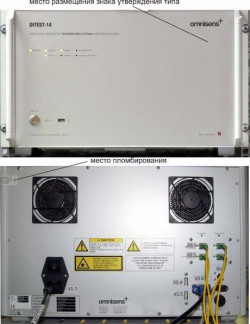

Конструктивно анализатор выполнен в прямоугольном металлическом корпусе настольно-переносного типа с возможностью установки в стоечный каркас 19”. Для ограничения доступа внутрь корпус произведено его пломбирование. На переднюю панель анализатора вынесены индикаторы питания, подключения каналов и ошибок в системе, кнопка включения лазера и порт USB. Разъёмы для подключения оптического волокна вынесены на заднюю панель прибора. Управление работой анализатора осуществляется с помощью встроенной ЭВМ с подключаемым внешним монитором. По степени опасности генерируемого излучения анализатор относится к классу 1 в соответствии с ГОСТ 31581-2012, длина волны лазерного излучения равна 1,5 микрометров, средняя мощность лазерного излучения не превышает 20 мВт.
место пломбирования
| -• ошпэм | /а. |
| |А ВГ| |
Программное обеспечение анализатора (далее по тексту - ПО) состоит из программного ядра (DITEST Configuration), интерфейса управления (DITEST Engine) и библиотеки (DITEST Library). ПО размещается в памяти встроенной в анализатор ЭВМ.
Программное ядро является центральной частью ПО анализатора, поскольку оно хранит и выполняет алгоритмы измерений, обменивается информацией с внешними компьютерами и выполняет заранее заданные расписания измерений.
Интерфейс управления является главным Графическим Пользовательским Интерфейсом анализатора. Интерфейс обменивается информацией с ядром ПО и библиотекой, а также обеспечивает конфигурацию всей системы (настройки измерения, расписания измерений, конфигурация оптических волокон (сенсоров), управление пользователями и т.д).
Библиотека является информационным архивом для элементов анализатора (оптические волокна, переключатели), она хранит как предварительно сконфигурированные, так и определенные пользователем элементы.
Метрологически значимой частью ПО анализатора являются программное ядро и интерфейс управления. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблицах 1 - 2.
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | DITEST Configuration |
| Номер версии (идентификационный номер) ПО | V3.5.4.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 31c377cea96ea5c87752e5c5a0df98cd |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | DITEST Engine |
| Номер версии (идентификационный номер) ПО | V3.5.4.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 19a42257d79fb6f10f33db7fb4706a57 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 3 - Метрологические и технические характеристики анализатора
| Наименование характеристики | Значение характеристики | |
| Метрологические характеристики | ||
| Диапазон измерений расстояния, м | от 1 до 65000 | |
| Разрешающая способность при измерениях расстояния, м | от 0.5 до 2 | от 2 до 20 |
| Минимальное разрешение выборки при измерениях расстояния, м | 0.1 | |
| Пределы абсолютной погрешности при измерениях расстояния, м | ± (0,5 + L5 10-4 + 5), где L - значение измеренного расстояния, 5 - разрешение выборки (1) | |
| Диапазон измерений деформации, млн-1 | от 20 до 20000 (2) | |
| Разрешающая способность при измерениях деформации (3), млн-1 | 10 | 3 |
| Пределы абсолютной погрешности при измерениях деформации, % | ±0,01 | ±0,003 |
| Диапазон измерений температуры, °С | от минус 40 до плюс 160 (4) | |
| Разрешающая способность при измерениях температуры (5), °С | 0,2 | 0,1 |
| Пределы абсолютной погрешности при измерениях температуры, °С | ±2 | ±1 |
| Динамический диапазон (6), дБ | 26 | |
| Технические характеристики | ||
| Количество независимых и переключаемых каналов | 2 (стандартно) (7) | |
| Конфигурация подключаемого оптического волокна | С двух концов оптоволокна (петля) | |
| Тип подключаемого оптического волокна | Стандартные одномодовые оптические волокна ITU-T G.652 и совместимые | |
| Электропитание осуществляется от сети переменного тока напряжением, В частотой, Гц | 100 - 240 50-60 |
| Г абаритные размеры (Ш x Г x В), мм, не более | 449 х 500 х 266 (стойка 19") |
| Масса, кг | 21 |
| Условия эксплуатации: | |
| Температура воздуха, °С | от 0 до 40 |
| Относительная влажность воздуха (без конденсата), | |
| %, не более | 90 |
(1) - оптическое волокно должно иметь один пик в спектре бриллюэновского рассеяния
(2) - диапазон измерений деформации в процентах составляет от 0,002 до 2 %, ограничен параметрами оптического волокна, отображаемый диапазон измерений деформации от минус 30000 до 30000 млн-1 (от минус 3 до 3 %).
(3) - разрешающая способность при измерениях деформации в процентах составляет 0,001 и 0,0003 % соответственно.
(4) - ограничено параметрами оптического волокна, отображаемый диапазон измерений температуры от минус 273 до плюс 700 °С.
(5) - в диапазоне температур от 0 до плюс 40 °С.
(6)
- суммарные вносимые потери во всей петле оптического волокна.
(7) - совместим с внешними оптическими переключателями модели SO-N (опционально), максимальное количество каналов переключателя - 20.
наносится на титульный лист Руководства по эксплуатации анализатора печатным способом и в виде наклейки на переднюю панель корпуса анализатора методом наклеивания.
Таблица 4
| Наименование | Количество |
| Анализатор волоконно-оптический распределения температуры и механических напряжений DITEST-14 | 1 шт. |
| Клавиатура и манипулятор типа «мышь» | 1 комплект |
| Шнур питания | 1 шт. |
| Компакт диск с ПО | 1 диск |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 022.Ф3-15 | 1 экз. |
осуществляется по документу МП 022.Ф3-15 «Государственная система обеспечения единства измерений. Анализатор волоконно-оптический распределения температуры и механических напряжений DITEST-14. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 19 марта 2015 г.
Основные средства поверки:
1 Государственный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170- 2011.
Основные метрологические характеристики:
- неисключённая систематическая погрешность воспроизведения единицы расстояния 0 = (от 6,5-10-2 до 0,45) м;
- среднее квадратическое отклонение результатов измерений при воспроизведении единицы
_2
расстояния S = 1,5-10 м
2 Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
- рабочий спектральный диапазон: от 500 до 1700 нм;
-10 -2
- диапазон измеряемой средней мощности оптического излучения: 10 - 10 Вт;
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне: ± 5 %.
3 Измеритель температуры двухканальный прецизионный МИТ 2.05.
Основные метрологические характеристики:
- диапазон измерений температуры: от минус 200 до плюс 500 ° С;
- пределы допускаемой погрешности измерений температуры: ± (0,005+10-5 t) ° С, где t _ значение температуры.
4 Термометр сопротивления платиновый вибропрочный ТСПВ-1.
Основные метрологические характеристики:
- диапазон измерений температуры: от минус 80 до плюс 200 ° С;
- номинальное сопротивление: 10, 25, 100 Ом
«Анализатор волоконно-оптический распределения температуры и механических напряжений DITEST-14. Руководство по эксплуатации», раздел 5.
Нормативные документы, устанавливающие требования к анализатору волоконнооптическому распределения температуры и механических напряжений DITEST-14
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
