Государственный реестр средств измерений

Газоанализаторы С-105, 61885-15

61885-15
Газоанализаторы С-105 (далее - газоанализаторы) предназначены для измерения массовой концентрации или объемной доли диоксида серы и сероводорода в воздушных средах.
Карточка СИ
Номер в госреестре 61885-15
Наименование СИ Газоанализаторы
Обозначение типа СИ С-105
Изготовитель АО "Оптэк"
Год регистрации 2015
Срок свидетельства 13.10.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы С-105 (далее - газоанализаторы) предназначены для измерения массовой концентрации или объемной доли диоксида серы и сероводорода в воздушных средах.

Описание

Принцип действия газоанализаторов — флуоресцентный.

Молекула диоксида серы обладает интенсивной полосой поглощения в УФ области спектра (200^240 нм). Поглощение в этой области приводит к возникновению флуоресценции в области 300^340 нм. Интенсивность флуоресценции, пропорциональная количеству молекул диоксида серы в газовой смеси, измеряется и преобразуется в цифровой сигнал, отображаемый на дисплее газоанализатора. Поступление анализируемой газовой смеси в измерительную камеру обеспечивается внешним блоком побудителя расхода в модификации С-105А и встроенным в модификациях С-105М и С-105СВ.

Газоанализаторы представляют собой стационарные, автоматические, показывающие приборы непрерывного действия.

Газоанализаторы изготавливают в следующих модификациях (см. табл. 1).

Таблица 1

Модификация

Определяемый

компонент

Число блоков

С-105А

SO2

2

С-105М

SO2

1

С-105СВ

H2S

1

-    С-105А, С-105М - для определения массовой концентрации (или объемной доли) диоксида серы в атмосферном воздухе;

-    С-105СВ - для определения массовой концентрации (или объемной доли) сероводорода в атмосферном воздухе.

Газоанализаторы имеют следующие виды выходных сигналов:

•    цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации (объемной доли) измеряемого компонента. Номинальная цена единицы наименьшего разряда на индикаторе газоанализаторов мод. С-105А , С-105М и на 2-ом диапазоне мод. С-105СВ - 0,001 мг/м3 (0,001 млн-1).

Номинальная цена единицы наименьшего разряда на индикаторе газоанализатора мод. С-105СВ на 1-ом диапазоне - 0,0001 мг/м3 (0,0001 млн-1).

•    последовательный интерфейс - RS-232, RS-485 с поддержкой протокола Modbus;

•    токовый аналоговый сигнал 4 - 20 (0 - 20) мА (токовый выход линейный, пропорциональный содержанию двуокиси серы или сероводорода).

Управление программой приборов осуществляется с помощью четырех управляющих клавиш «Е», «П», «|», «|», находящихся на лицевой панели газоанализаторов.

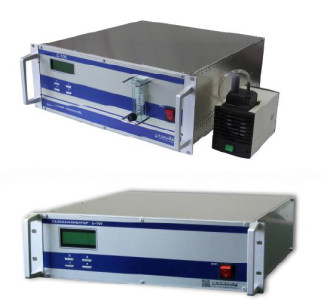

Внешний вид газоанализаторов приведен на рис. 1 (а,б).

Рисунок 1б - Внешний вид газоанализаторов модификации С-105М и С-105СВ

Программное обеспечение

Газоанализаторы С-105 имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

-    расчет массовой концентрации и объемной доли диоксида серы или сероводорода,

-    отображение результатов измерений на дисплее газоанализаторов,

-    передача результатов измерений по интерфейсу связи с ПК,

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант,

-    контроль общих неисправностей (связь, конфигурация),

-    контроль архивации измерений,

-    контроль внешней связи (RS-232, RS-485).

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014. Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

С-105А

С-105М

С-105СВ

Номер версии (идентификационный номер)*ПО

1.05

1.00

1.00

Цифровой идентификатор ПО (Алгоритм)

7966bd09

(CRC32)

f1c7c069

(CRC32)

c3c16533

(CRC32)

Примечание: 1. * Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. 2. Значение контрольной суммы, указанное в таблице, относится только к файлам встроенного ПО указанной версии

Технические характеристики

1 Диапазоны измерений массовой концентрации и объемной доли диоксида серы, пределы допускаемой основной погрешности приведены в таблице 3.

Таблица 3

Модифи

кация

Но

мер

диа-

па-

зона

изме-

рени

й

Нормы

Диапазон

измерений

Поддиапазон измерений

Пределы допускаемой основной погрешности

массовой

концен

трации

мг/м1

объемной

доли,

-1

млн

массовой концентрации мг/м3

объемной доли,

-1

млн

приведенной, Y, %

относительной, 5, %

С-105А

С-105М

(SO2)

1

0 - 5,0

0 - 1,9

0 - 0,04 0,04 - 5,0

0 - 0,015 0,015 - 1,9

±20

±20

С-105СВ

(H2S)

1

0 - 0,2

0 - 0,15

0 - 0,008

0 - 0,005

±25

-

0,008 - 0,20

0,005 -0,15

-

±25

2

св. 0,2 - 1,0

св. 0,15 - 0,70

св. 0,2 - 1,0

св. 0,15 -0,70

-

±20

Примечание:

-1 3

Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) проводится с использованием коэффициента, равного для H2S - 1,52 , для SO2 - 2,86 (при 0 оС и 760 мм рт. ст.) в соответствии с требованиями РД 52.04.186-89.

Таблица 4

Наименование блока

Габаритные размеры, мм, не более

Масса, кг не более

Потребляемая

мощность,

В-А, не более

Измерительный блок модификации С-105А

длина 560 ширина 482 высота 178

12.5

150

Блок побудителя расхода модификации С-105А

длина 200 ширина 100 высота 150

4

50

модификация С-105СВ

длина 560 ширина 482 высота 132

14.5

240

модификация С-105М

длина 560 ширина 482 высота 132

12.5

190

12    Условия эксплуатации

-    диапазон температуры окружающего воздуха: 5 - 40 °С;

-    относительная влажность окружающего воздуха: до 95% при 25 °С (без конденсации

влаги);

-    диапазон атмосферного давления: от 84 до 106,7 кПа (630 - 800 мм рт.ст).

13    Параметры анализируемого воздуха на входе газоанализаторов:

-    диапазон температуры: 5 - 40 °С;

-    диапазон относительной влажности до 95 % (без конденсации влаги);

-    объемный расход на входе в измерительный блок газоанализаторов должен быть (1,0 ± 0,3) дм3/мин;

-    неизмеряемые компоненты - в соответствии с ИРМБ.413312.034.РЭ.

Знак утверждения типа

наносят типографским способом на специальную наклейку на задней панели газоанализаторов и на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки газоанализаторов С-105 входят

1    Газоанализатор*

1 шт.

1 шт.

1 экз.

1 экз.

1 экз.

1    (2) шт.

12 шт.

2    (4) шт.

2    Блок побудителя расхода (для модификации С-105 А)

3    Паспорт

4    Руководство по эксплуатации

5    Методика поверки

6    Сетевой кабель (по количеству блоков)

7    ЗИП

-    Комплект аэрозольных фильтров

-    Предохранитель

* Модификация прибора определяется при заказе.

Поверка

осуществляется по документу МП-242-1923-2015 «Газоанализаторы С-105. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 03.07.2015 г.

Основные средства поверки:

-    генератор газовых смесей ГС-2000 - рабочий эталон 1-го разряда по ИРМБ. 436434.063 ТУ. Пределы допускаемой относительной погрешности генератора ± 7 %,, в комплекте с ГСО (SO2+N2) и ГСО (H2S+N2) выпускаемые по ТУ 6-16-2956-92.

-    генератор нулевого воздуха ZAG мод. ZAG7001 фирмы Environnement s.a.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы С-105. Руководство по эксплуатации ИРМБ.413312.034.РЭ».

Нормативные и технические документы, устанавливающие требования к газоанализаторам С-105

1    ГОСТ Р 50760-95 «Анализаторы газов для контроля атмосферного воздуха. Общие технические условия».

2    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

3    Технические условия ИРМБ.413312.034 ТУ.

Зарегистрировано поверок 992
Поверителей 23
Актуальность данных 17.11.2024
