| Номер в госреестре | 61886-15 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | 96551, 965511, 965512, 965513 |
| Изготовитель | ООО "Дизель-ТС", г.Дзержинск |
| Год регистрации | 2015 |
| Срок свидетельства | 13.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

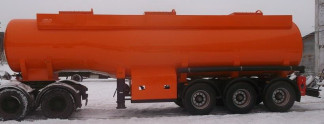

Полуприцепы- цистерны 96551, 965511, 965512, 965513 (далее по тексту - ППЦ) являются транспортными мерами полной вместимости и предназначены для измерения объема, транспортировки и временного хранения светлых нефтепродуктов.
Корпус ППЦ состоит из обечайки сварной конструкции и двух днищ: переднего и заднего, в поперечном сечении имеет круглую форму и состоит из изолированных отсеков. Внутри каждого отсека установлены волнорезы, которые служат для уменьшения гидравлических ударов на днища корпуса цистерны при изменении скорости движения ППЦ.
К верхней части обечайки корпуса цистерны каждого отсека приварена цилиндрическая горловина, внутренний диаметр которой, обеспечивает свободный доступ в цистерну для осмотра, очистки и ремонта. Горловина цистерны оборудована указателем уровня налива (мерный угольник), через прокладку герметично закрывается крышкой. В крышке горловины установлены дыхательные клапана.
Наполнение ППЦ осуществляется через заливной люк горловины при использовании внешнего насоса, или через донный клапан с помощью собственного насоса. Слив производится самотеком или при помощи насоса.
Основные метрологические и технические характеристики ППЦ указаны в таблице 1.
Таблица 1
| Наименование параметра | Значение | |||
| 96551 | 965511 | 965512 | 965513 | |
| Вместимость цистерны, м3 | 25 | 28 | 30 | 35 |
| Пределы допускаемой относительной погрешности измерения вместимости, % | ± 0,4 | |||
| Масса снаряженной цистерны, не более, кг | 6500 | 7500 | 8000 | 9500 |
| Полная масса цистерны, не более, кг | 29000 | 34000 | 39100 | 44000 |
| Допустимая нагрузка на ось, не более, кг | 20500 | 24500 | 27000 | 28500 |
| Длина, не более, мм | 9500 | 11300 | 11460 | 12300 |
| Ширина, не более, мм | 2550 | |||
| Высота, не более, мм | 3400 | 3500 | 3650 | 3800 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа | от минус 40 до плюс 40 от 30 до 98 от 84 до 107 | |||
наносится на маркировочную табличку полуприцепа-цистерны фотохимическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность поставки полуприцепа-цистерны приведена в таблице 2.
Таблица 2
| Наименование изделия | Кол-во, шт. | Примечание |
| Полуприцеп-цистерна модель ХХХХХ-ХХ/Х | 1 | Исполнение по заказу |
| Огнетушитель | 2 | |
| Противооткатный упор | 1 | |
| Рукав сливной | 1 - 2 | В пенале |
| Рукав рекуперационный | 1 | Исполнение по заказу |
| Рукоятка привода опорного устройства | 1 | |
| Паспорт | 1 компл. |
осуществляется по документу ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.
Перечень эталонов, применяемых при поверке:
- государственный эталон единицы массы 4 разряда с диапазоном номинальных значений (0 - 1000) кг;
Методики измерений содержатся в эксплуатационной документации:
Полуприцепы-цистерны 96551, 965511, 965512, 965513 ТУ 4825-009-13486116-2007.
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам 96551, 965511, 965512, 965513
1. ТУ 4825-009-13486116-2007 Полуприцепы-цистерны 96551, 965511, 965512, 965513.
2. ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические условия.
3. ГОСТ Р 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкостей.
4. ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки.
| Зарегистрировано поверок | 13 |
| Поверителей | 7 |
| Актуальность данных | 17.09.2024 |
