Газоанализаторы ALTAIR 2X, 61890-15

Назначение

Газоанализаторы ALTAIR 2X предназначены для измерения содержания вредных газов (оксид углерода, диоксид серы, сероводород, диоксид азота, аммиак, хлор) в воздухе рабочей зоны.

Описание

Г азоанализаторы ALTAIR 2X (далее - газоанализаторы) являются портативными автоматическими одно- или двухканальными приборами непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом обрезинен-ном корпусе (темно-серого цвета или белого фосфоресцирующего).

Принцип измерений - электрохимический.

Газоанализаторы ALTAIR 2X выпускаются в 3 основных исполнениях:

-    одноканальный газоанализатор сероводорода с технологией XCell Pulse Technology (проверка работоспособности газоанализатора без подачи газовой смеси);

-    двухканальный газоанализатор со сдвоенным электрохимическим сенсором XCell (CO/H2S, CO-H2/H2S, CO/NO2, SO2/H2S);

-    одноканальный газоанализатор с электрохимическим сенсором XCell (CO, CO-H2, CO-HC, H2S, SO2, NO2, NH3, Cl2).

Способ отбора пробы - диффузионный.

Электрическое питание газоанализаторов осуществляется от встроенной сменной литиевой батареи.

Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:

-    результатов измерений содержания определяемых компонентов, отображение максимальных и минимальных значений результатов измерений, значения STEL и TWA (сигнализация по усредненным показаниям, соответственно за 15 мин и 8 ч, для РФ - по умолчанию деактивированы);

-    результаты проверки интервала работы газоанализатора без настройки (CAL DUE, если данная опция включена в настройках газоанализатора);

-    уровня заряда элемента питания;

-    меню пользователя;

-    знака "V", подтверждающего успешно проведенную проверку работоспособности газоанализатора в течение последних 24 ч;

-    предупреждение об окончании срока службы сенсора;

-    информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала.

Газоанализаторы обеспечивают выполнение следующих функций:

-    непрерывное измерение содержания определяемых компонентов;

-    сравнение результатов измерений с заданными уровнями срабатывания сигнализации;

-    память данных / журнал событий;

-    самодиагностика газоанализатора при включении электрического питания.

Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:

-    звуковым сигналом;

-    светодиодным индикатором;

-    вибрационным сигналом тревоги;

-    отображением на дисплее символов, обозначающих пороги срабатывания.

Газоанализаторы обеспечивают возможность хранения данных в памяти (для одноканальных газоанализаторов не менее 150 ч, для двухканальных не менее 100 ч) и запись журнала событий (75 событий). Вывод данных на персональный компьютер с программным обеспечением “MSA Link” осуществляется в лабораторных условиях при помощи ИК-порта.

Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации с помощью программного обеспечения «MSA Link™» для персонального компьютера под управлением ОС семейства Microsoft Windows.

Газоанализаторы выполнены во взрывозащищенном исполнении.

Взрывозащищенность газоанализатора ALTAIR 2X обеспечивается видами взрывозащиты "искробезопасная электрическая цепь i" по ГОСТ Р МЭК 60079-11-2010 и выполнением их конструкции в соответствии с ГОСТ Р МЭК 60079-0-2011.

Маркировка взрывозащиты газоанализатора по ГОСТ Р МЭК 60079-0-2011:

1 Ex ia IIC T4 Gb.

Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует IP 67.

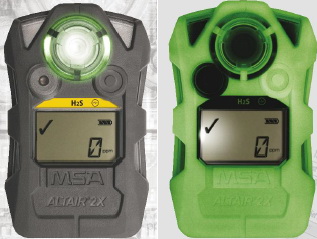

Внешний вид газоанализаторов представлен на рисунке 1.

а) - версия с обычным корпусом, б) - версия с фосфоресцирующим корпусом

Рисунок 1 - Газоанализаторы ALTAIR 2X (на примере одноканальных газоанализаторов

на сероводород H2S)

Программное обеспечение

Газоанализаторы имеют следующие виды программного обеспечения (ПО):

-    встроенное;

-    автономное.

Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО выполняет следующие основные функции:

-    прием и обработку измерительной информации от первичного измерительного преобразователя;

-    диагностику аппаратной и программной частей газоанализатора;

-    хранение результатов измерений;

-    ведение и хранение журнала событий.

Встроенное ПО реализует следующие расчетные алгоритмы:

-    вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;

-    сравнение результатов измерений с заданными пороговыми значениями, вычисление значений STEL и TWA.

Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Газоанализаторы могут работать с автономным программным обеспечением “MSA Link™” (не применяется при выполнении измерений в воздухе рабочей зоны).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

1) Диапазоны измерений и пределы допускаемой погрешности газоанализаторов приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов

Примечания:

1)    Предел допускаемого времени установления показаний указано для нормальных условий эксплуатации без учета транспортного запаздывания в пробоотборном устройстве.

2)    * - для измерительного канала оксида углерода (CO), стойкого к водороду (H2) диапазон температур ограничен, от минус 20°C до минус 10°C и свыше плюс 40 °C до плюс 50°C.

3)    Газоанализатор обеспечивает возможность отображения результатов измерений в единицах массовой концентрации мг/м3, пересчет значений содержания определяемого компонента, выраженных в объемных долях, млн-1, в единицы массовой концентрации, мг/м3, проводится автоматически для условий 20°C, 760 мм рт.ст.

4)    В диапазоне температур от минус 40 °C до минус 20 °C газоанализаторы (кроме измерительного канала оксида углерода) работают в режиме сигнализатора, пределы допускаемой относительной погрешности срабатывания сигнализации по измерительным каналам, %:

-    сероводород (H2S), в диапазоне настройки порогов срабатывания от 7 до 200 млн-1    ± 25

-    хлор (Cl2), в диапазоне настройки порогов срабатывания от 2 до 10 млн-1    ± 45

-    диоксид азота (NO2), в диапазоне настройки порогов срабатывания от 20 до 50 млн-1    ± 25

-    диоксид серы (SO2), в диапазоне настройки порогов срабатывания от 2 до 20 млн-1    ± 45

-    аммиак (NH3), в диапазоне настройки порогов срабатывания от 20 до 100 млн-1    ± 25 Примечание - в режиме сигнализатора вывод информации на дисплей может отсутствовать, выдается световая и звуковая сигнализация

о срабатывании порогов._

2)    Предел допускаемой вариации показаний газоанализатора равны 0,2 в долях от предела допускаемой основной погрешности.

3)    Время прогрева газоанализатора, мин, не более    1

4)    Изменение показаний газоанализаторов за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности, не более    0,3

5)    Время непрерывной работы газоанализатора от одной

литиевой батареи, месяцев, не менее    6

6)    Габаритные размеры газоанализатора (с крепежной скобой), мм, не более

-    длина    87;

-    ширина    55;

-    высота    48.

7)    Масса газоанализатора, кг, не более    0,115

8)    Средняя наработка на отказ, ч    10 000

9)    Средний срок службы сенсора, лет

-    Cl2 и NH3    2;

-    остальные сенсоры    3.

Рабочие условия эксплуатации

-    диапазон температур окружающей среды*, оС:

для измерительного канала оксида углерода    от минус 20 до плюс 60, для измерительного канала оксида углерода,

стойкого к водороду    от минус 20 до плюс 50,

для остальных измерительных каналов    от минус 40 до плюс 60.

-    диапазон относительной влажности воздуха, %    от 15 до 90 (без конденсации),

-    диапазон атмосферного давления, кПа    от 80 до 120. Примечание - * - в соответствии с сертификатом соответствия № ТС RU C-

Ц^.ГБ05.В.00700 от 08.09.2014 г., выданным НАНИО «ЦСВЭ», газоанализатор допущен к эксплуатации в диапазоне температур от минус 40 oC до 60 oC.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на заднюю панель газоанализатора в виде наклейки.

Комплектность

Комплект поставки газоанализатора указан в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1924-2015 "Газоанализаторы ALTAIR 2X. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 17 июня 2015 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под давлением;

-    стандартные образцы газовых смесей состава оксид углерода - воздух (ГСО 102422013), сероводород - воздух (ГСО 10329-2013), хлор - воздух (10372-2013), диоксид азота -воздух (ГСО 10331-2013), диоксид серы - воздух (ГСО 10342-2013), аммиак - воздух (ГСО 10327-2013), в баллонах под давлением по ТУ 6-16-2956-92.

Сведения о методах измерений

приведены в документе «Газоанализаторы ALTAIR 2X. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам ALTAIR 2X

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.

5    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
