| Номер в госреестре | 61892-15 |
| Наименование СИ | Спектрорадиометры |
| Обозначение типа СИ | CS-2000, CS-2000A |
| Изготовитель | "Konica Minolta Sensing, Inc.", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 13.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрорадиометры CS-2000, CS-2000A (далее по тексту - спектрорадиометры) предназначены для измерения яркости и цветовых характеристик дисплеев, мониторов, световых табло, источников света (светодиодов и ламп накаливания).
Принцип действия спектрорадиометров основан на преобразовании спектральной плотности энергетической яркости на каждой длине волны в яркость излучения и характеристики цветности, рассчитываемые во встроенном процессоре и отображаемые затем на дисплее прибора.
Свет от измеряемого объекта проходит через объектив и попадает на апертурное зеркало. Через отверстие в центре апертурного зеркала свет попадает на оптическое волокно, а оставшаяся часть, эквивалентная измеряемой площади, наблюдается через видоискатель. Свет, попавший в оптическое волокно, неоднократно отражается, так что перемешивается и становится фактически однородным. Затем, пройдя через линзы коллиматора, попадает на плоскую дифракционную решётку. После диспергирования решёткой свет фокусируется конденсорными линзами на матричный приёмник в соответствии с длиной волны.
Сенсорный блок представляет собой фотодиодную матрицу, состоящую из 512 элементов. Для поддержания постоянной температуры матрицы используется термоэлектрический охладитель Пельтье, что уменьшает темновые токи и улучшает отношение сигнал/шум, давая возможность проводить измерения низкой яркости: от 0,003 кд/м2 для CS-2000 от 0,0005 кд/м2 для CS-2000A.
Спектрорадиометры позволяют выбрать для измерений различные цветовые пространства: XYZ (координаты цвета), Lv x у (яркость и координаты цветности x, у), Lv u' v' (яркость и координаты цветности u', v ), Lv TAuv (яркость, коррелированная цветовая температура, цветовое различие с локусом чёрного тела), а также получить доминантную длину волны, условную чистоту цвета и кривую спектрального распределения.
Изменяемый угол измерения позволяет проводить измерения на объектах разных размеров, от больших экранов до отдельных пикселей экранов и дисплеев. При измерениях можно использовать четыре различных режима времени измерений: нормальный, быстрый, многосложный, ручной. Для исключения влияния на измеряемый объект отражённого от ЖК экрана излучения, в приборе имеется возможность отключения подсветки экрана в процессе измерений. Предусмотрена также функция измерений, синхронизированных с мерцанием источника излучения.
При измерениях могут быть использованы 11 калибровочных каналов (от Ch00 до Ch10). Ch00 (установленный) - для измерений с использованием фирменных калибровочных стандартов завода-производителя; остальные - для измерений с использованием калибровочных стандартов пользователя (отдельный канал для каждого цветового пространства или для установки опорных цветов).
Спектрорадиометры позволяют использовать опциональные насадки для измерения освещенности, светового потока и силы света. При использовании насадки A0E3-904 (диффузный адаптер) можно проводить измерения освещенности в диапазоне от 0,051 до 7500000 кд. При использовании насадки A0E3-905 (фотометрическая сфера диаметром 152 мм) можно проводить измерения светового потока в диапазоне от 0,0002 до 110 лм. При использовании насадки A0E3-906 (фотометрический цилиндр) можно проводить измерения силы света в диапазоне 0,0002 до 400 кд.

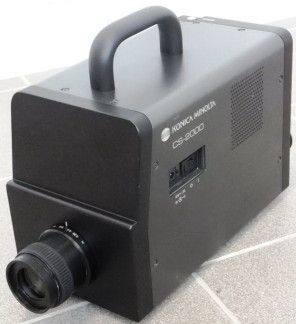

В спектрорадиометрах имеется USB-вход для передачи данных на компьютер. Общий вид спектрорадиометров представлен на рисунках 1, 2.
| Кнопка | |
| измерений |
Спектрорадиометры функционируют под управлением специального программного обеспечения CS-S10w Professional, установленного на встроенный микропроцессор прибора и внешний компьютер, которые соединены между собой посредством USB-кабеля.
Управление измерениями может осуществляться как от микропроцессора спектрорадиометра, так и с внешнего компьютера.
ПО осуществляет контроль и управление всеми этапами измерений:
- выбор угла освещения/наблюдения и типа источника излучения;
- выбор скорости измерения и времени интегрирования;
- выбор калибровочного канала;
- выбор спектрального диапазона, а также используемых линз и светофильтров;
- обработка и хранение результатов измерений;
- вывод результатов измерений на экран ПК.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CS-S10w Professional |
| Номер версии (идентификационный номер) ПО | 1.60 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Программное обеспечение записано энергонезависимой памяти микропроцессора и в энергонезависимой памяти персонального компьютера. Несанкционированный доступ к программному обеспечению исключен наличием пароля.
Установка обновленных версий ПО допускается только представителями предприятия - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и технические характеристики спектрорадиометров представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристик | ||
| Спектральный диапазон измерений, нм | 380 - 780 | ||
| Угол измерений | 1° | 0,2° | 0,1° |
| Диапазон показаний яркости, кд/м2: CS-2000 CS-2000A | |||
| 0,003 - 5000 | 0,075 - 125000 | 0,3 - 500000 | |
| 0,0005 - 5000 | 0,0125 - 125000 | 0,05 - 500000 | |
| Диапазон измерений яркости, кд/м2 | 1 - 5000 | 1 - 10000 | 1 - 10000 |
| Диапазон измерений координат цветности: | x = 0,0039 - 0,734 у = 0,0048 - 0,833 | \7 8 | |
| Пределы допускаемого значения относительной погрешности измерения яркости, % | ± 2 | ||
| Пределы допускаемого значения абсолютной погрешности измерений координат цветности: CS-2000 | Ах = ±0,003 | ||
| CS-2000A | Ау = ±0,003 Ах = ±0,002 Ау = ±0,002 |
| Минимальный диаметр зоны измерения, мм | 5 1 0,5 |
| Минимальное расстояние измерения, мм | 350 |
| Цветовые пространства | LV х у; LV T Auv; LV u' v'; XYZ |
| Диапазон измерений силы света, кд * | 0,0002 - 400 |
| Диапазон показаний освещенности, лк ** | 0,051 - 7500000 |
| Диапазон измерений освещенности, лк ** | 0,051 - 100000 |
| Диапазон измерений светового потока, лм*** | 0,0002 - 110 |
| Пределы допускаемого значения относительной погрешности измерения силы света, % * | ± 3 |
| Пределы допускаемого значения относительной погрешности измерения освещенности, % ** | |
| Пределы допускаемого значения относительной погрешности измерения светового потока, % *** | |
| Электропитание осуществляется от адаптера переменного тока: напряжение, В; частота Гц | 100 - 240 50 - 60 |
| Габаритные размеры (ВхШхГ), мм, не более | 158 x 200 x 300 |
| Масса, кг, не более | 6,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха без образования конденсата, %, не более | 5 - 30 80 |
| * - если в комплект поставки входит насадка A0E3-906 | |
| ** - если в комплект поставки входит насадка A0E3-904 | |
| *** - если в комплект поставки входит насадка A0E3-905 | |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность спектрорадиометров, используя технологию трафаретной печати.
Перечень основного и дополнительного оборудования приведен в таблице 3. Таблица 3
| Наименование | Количество, шт. |
| Спектрорадиометры CS-2000, CS-2000A | 1 |
| Крышка на объектив | 1 |
| Насадка A0E3-904* | 1 |
| Насадка A0E3-905* | 1 |
| Насадка A0E3-906* | 1 |
| Адаптер переменного тока AC A-312 | 1 |
| USB-кабель CS-A32 | 1 |
| Наименование | Количество, шт. |
| Диск с ПО для обработки данных измерений на компьютере | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 032.М4-15 | 1 |
| *по требованию заказчика | |
осуществляется по документу МП 032.М4-15 «Государственная система обеспечения единства измерений. Спектрорадиометры CS-2000, CS-2000A. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 12 марта 2015 года.
Основные средства поверки:
1 Государственный первичный специальный эталон единицы силы света малых уровней в диапазоне 10-6 - 10 кд ГЭТ 214-2014.
Основные метрологические характеристики: диапазон измерений силы света: 10- - 10 кд; диапазон измерений освещенности: 10-6 - 10 лк;
4 2
диапазон измерений яркости: 10 - 100 кд/м
-2
СКО результата измерений силы света, освещенности и яркости So от 0,41-10" до
-2
0,59-10" в зависимости от диапазона при 25 независимых измерениях.
2 Вторичный эталон единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики: диапазон измерений силы света: 1 - 500 кд; диапазон измерений освещенности: 1 - 1000 лк.
СКО результатов сличения с государственным первичным эталоном ГЭТ 5-2012 S=0,3 10-2
3 Осветитель эталонный телецентрический "ЭТО-2" из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики: диапазон измерений освещенности: 1 - 105 лк;
пределы допускаемой относительной погрешности измерений освещенности ± 0,5 %
4 Источник яркости (эталонный образец) из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009.
Основные метрологические характеристики:
диапазон измерения яркости 100 — 10000 кд/м2; пределы допускаемой
-2
относительной погрешности измерений яркости ± 0,5-10" .
5 Нейтральный светофильтр НС-10 из состава Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики: спектральный диапазон 380 — 780 нм коэффициент ослабления 100
6 Набор полупроводниковых излучателей из состава вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики: диапазон измерения координат цветности: х=0,0039 - 0,7347 у=0,0048 - 0,8338 абсолютные погрешности Sk=0,0007; Sy=0,0007
«Спектрорадиометры CS-2000, CS-2000A. Руководство по эксплуатации» раздел «Измерение».
Нормативные документы, устанавливающие требования к спектрорадиометрам CS-2000, CS-2000A
ГОСТ 8.023-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений.
ГОСТ 8.205-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета, координат цветности, показателей белизны и блеска.
| Зарегистрировано поверок | 66 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
