| Номер в госреестре | 61895-15 |
| Наименование СИ | Микроомметры |
| Обозначение типа СИ | МО, МРК |
| Изготовитель | ООО "ГК РЕСУРС", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 13.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроомметры MO, MPK (далее - микроомметры) предназначены для измерения электрического сопротивления постоянного тока в индуктивных и безиндуктивных цепях.
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Микроомметры предназначены как для измерения сопротивления как в безиндуктивных цепях (контакты выключателей, вводы, шины и т.д.), так и в индуктивных цепях (обмотки трансформаторов, электродвигателей, и т.д.).
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Результаты измерений могут быть как сохранены во внутренней памяти прибора, так и переданы на компьютер через интерфейс RS-232, либо распечатаны на встроенном принтере (опция).
Микроомметры имеют цифровую (в виде цифр) и аналоговую индикацию (в виде прогресс-индикатора) измеряемой величины.
Основные узлы микроомметров: стабилизированный источник испытательного тока, устройство точного измерения напряжения постоянного тока, АЦП, микропроцессор, ЖК-дисплей, органы управления (кнопки, переключатели), источник питания.
Приборы выпускаются в виде модификаций MO 2K, MPK 102, MPK 204, MPK 105, MPK 215, MPK 203, MPK 253, MPK 254, MPK 2000, отличающихся значением выходного тока, метрологическими характеристиками, конструкцией.
Приборы оснащены защитой от короткого замыкания, защитой от повышенного тока, защитой от перегрева. Кроме этого, микроомметры снабжены схемой разряда объекта измерений с большой индуктивностью.
Приборы имеют сервисные функции индикации уровня заряда батареи питания, превышения предела измерений и т.д.
Конструктивно приборы размещены в переносных пластиковых влагонепроницаемых противоударных корпусах, закрываемых крышкой и имеющих ручку для переноски. Все органы управления, индикации, разъемы и клеммы для подключения измерительных кабелей размещены на лицевых панелях.
Питание микроомметров осуществляется как от сети переменного тока, так и от встроенных аккумуляторных батарей.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

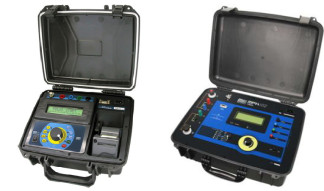

Микроомметры MPK 253, MPK 254 Микроомметр MPK 2000
Таблица 1 - Метрологические характеристики микроомметров MO 2K
| Измерительный ток | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 1 А | От 0 до 199,99 мОм | 0,01 мОм | ± (0,002-Яизм. + 2 е.м.р.) |
| 1 А | От 0 до 1999,9 мОм | 0,1 мОм | |
| 100 мА | От 0 до 1999,9 мОм | 0,1 мОм | |
| 100 мА | От 0 до 19,999 Ом | 1 мОм | |
| 10 мА | От 0 до 19,999 Ом | 1 мОм | |
| 10 мА | От 0 до 199,99 Ом | 10 мОм | |
| 1 мА | От 0 до 199,99 Ом | 10 мОм | |
| 1 мА | От 0 до 1999,9 Ом | 100 мОм |
где Яизм. - измеренное значение сопротивления; е.м.р - единица младшего разряда.
Таблица 2 - Метрологические характеристики микроомметров MPK 102, MPK 204*
| Измерительный ток | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 100 А, 200* А | От 0 до 2000 мкОм | 0,1 мкОм | При R < 0,5 мОм: ± (0,005^изм. + 2 е.м.р.) При R > 0,5 мОм: ± (0,002^изм. + 2 е.м.р.) |
| 10 А | От 0 до 20 мОм | 1 мкОм | |
| 1 А | От 0 до 200 мОм | 10 мкОм | |
| 100 мА | От 0 до 2000 мОм | 100 мкОм | |
| 10 мА | От 0 до 20 Ом | 1 мОм | |
| 1 мА | От 0 до 200 Ом | 10 мОм |
где Яизм. - измеренное значение сопротивления;
Як. - конечное значение диапазона измерений.
* - здесь и далее знак означает параметр, присущий обозначенной модели. Таблица 3 - Метрологические характеристики микроомметров MPK 105, MPK 215*
| Измерительный ток | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| От 10 до 100 , 200* А с шагом 1 А | От 0,1 мкОм до 300/1000* мОм | ± (0,0ЬЯизм. + 1 е.м.р.) |
где Яизм. - измеренное значение сопротивления; е.м.р - единица младшего разряда.
Таблица 4 - Метрологические характеристики микроомметров MPK 203
| Измерительный ток | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 100 А | От 0 до 20 мОм | 1 мкОм | ± (0,005-Яизм. + 2 е.м.р.) |
| 200 А | От 0 до 2000 мкОм | 0,1 мкОм |
где Яизм. - измеренное значение сопротивления; е.м.р - единица младшего разряда.
Таблица 5 - Метрологические характеристики микроомметров MPK 253
| Измерительный ток | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 А | От 0 до 2000 мкОм | 1 мкОм | ± (0,002-Яизм. + 2 е.м.р.) |
| 10 А | От 0 до 20 мОм | 1 мкОм | |
| 1 А | От 0 до 200 мОм | 10 мкОм | |
| 100 мА | От 0 до 2000 мОм | 100 мкОм | |
| 10 мА | От 0 до 20 Ом | 1 мОм | |
| 1 мА | От 0 до 200 Ом | 10 мОм |
где Яизм. - измеренное значение сопротивления; е.м.р - единица младшего разряда.
Таблица 6 - Метрологические характеристики микроомметров MPK 254
| Измерительный ток | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 5 А | От 0 до 20 мОм | 1 мкОм | ± (0,002-Яизм. + 2 е.м.р.) |
| 5 А | От 0 до 600 мОм | 1 мкОм | |
| 1 А | От 0 до 200 мОм | 10 мкОм | |
| 100 мА | От 0 до 2000 мОм | 100 мкОм | |
| 10 мА | От 0 до 20 Ом | 1 мОм | |
| 1 мА | От 0 до 200 Ом | 10 мОм |
где Яизм. - измеренное значение сопротивления; е.м.р - единица младшего разряда.
Таблица 7 - Метрологические характеристики микроомметров MPK 2000
| Измерительный ток | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности |
| 10 А | От 0 до 2000 мкОм | 0,1 мкОм | ± (0,00ЬЯизм. + 0,00005-Як.) |
| 10 А | От 0 до 20 мОм | 1 мкОм | |
| 1 А | От 0 до 200 мОм | 10 мкОм | |
| 100 мА | От 0 до 2000 мОм | 100 мкОм | |
| 10 мА | От 0 до 20 Ом | 1 мОм | |
| 1 мА | От 0 до 200 Ом | 10 мОм |
где Rизм. - измеренное значение сопротивления;
R^ - конечное значение диапазона измерений.
Таблица 8 - Технические характеристики микроомметров MO 2K, MPK 102, MPK 105, MPK 203, MPK 204, MPK 215_
| Характеристика | Значение для модификации | |||
| MO 2K | MPK 102, 204 | MPK 105, 215 | MPK 203 | |
| Электрическое питание | 100 - 240 В 50/60 Гц. Встроенный аккумулятор напряжением 12 В, емкостью 3000 мА-ч | 220 - 240 В 50/60 Гц. Встроенный аккумулятор | 90 - 240 В, 50/60 Гц | 220 - 240 В 50/60 Гц. |
| Г абаритные размеры, мм, (длинахширинахвысота) | 274x250x124 | 502x394x190 | 502x394x190 | 502x394x190 |
| Масса, кг | 3 | 14/16 | 11 | 11 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 5 45 - 75 | |||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от минус 5 до плюс 50 до 95 без конденсации | |||
Таблица 9 - Технические характеристики микроомметров MPK 253, MPK 254, MPK 2000
| Характеристика | Значение для модификации | |
| MPK 253, 254 | MPK 2000 | |
| Электрическое питание | 100 - 240 В 50/60 Гц. | |
| Встроенный аккумулятор | ||
| напряжением 12 В, | ||
| емкостью 7 А-ч | ||
| Г абаритные размеры, мм, | 378x308x175 | |
| (длинаxширинаxвысота) | ||
| Масса, кг | 8,7 | |
| Нормальные условия | ||
| применения: | ||
| - температура | ||
| окружающего воздуха, °С | 23 ± 5 | |
| - относительная | ||
| влажность воздуха, % | 45 - 75 | |
| Рабочие условия | ||
| применения: | ||
| - температура | ||
| окружающего воздуха, °С | от минус 5 до плюс 50 | |
| - относительная | |
| влажность воздуха, % | до 95 без конденсации |
наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Таблица 10 - Комплект поставки
| Наименование | Количество |
| Микроомметр MO, MPK (по заказу) | 1 |
| Набор измерительных кабелей | 1 |
| Кабель RS-232 | 1 |
| Кабель питания | 1 |
| Сумка для аксессуаров | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 61895-15 «Микроомметры MO, MPK. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2015 г.
Средства поверки: катушки электрического сопротивления Р310, Р321, Р331 (Госреестр № 1162-58); шунты измерительные стационарные с ограниченной взаимозаменяемостью 75 ШИСВ.1 (Госреестр № 24112-02).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к микроомметрам MO, MPK
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
4. ТУ 4221-003-29478099-14 Микроомметры «MO, MPK».
