| Номер в госреестре | 61898-15 |
| Наименование СИ | Измерители сопротивления изоляции |
| Обозначение типа СИ | МД |
| Изготовитель | ООО "ГК РЕСУРС", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 13.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления изоляции МД (далее - измерители) предназначены для измерения сопротивления изоляции, напряжения постоянного и переменного тока, сопротивления постоянному току, силы постоянного тока (тока утечки), электрической емкости.
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Управление процессом измерения осуществляется встроенным микропроцессором. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения сети или батарей питания. Измерители имеют несколько диапазонов установки выходного напряжения.
Измерители сопротивления изоляции МД выпускаются в следующих модификациях: МД 542, МД 1000, МД 1035, МД 5060, МД 5075, МД 10KV.
Модификации отличаются между собой выходным напряжением, диапазоном измерений сопротивления изоляции, сервисными функциями, напряжением питания, формой корпуса, габаритами, массой.
Модификации МД 542, МД 1000 представляют собой малогабаритные переносные приборы с питанием от батарей. Приборы снабжены функциями компаратора (сравнение с заданной величиной по принципу «годен - не годен»).
Модификации МД 1035x, МД 5060, МД 5075, МД 10KV имеют встроенную память для хранения результатов измерений, интерфейс USB, встроенный принтер (опция), функции компаратора и автоматического выбора предела измерений. Для привязки результатов измерений ко времени их выполнения измерители оснащены встроенными часами и календарем.
С помощью внешнего опционального ПО MegaLogg2 результаты измерений могут быть представлены в графическом виде, проанализированы, сформированы в виде отчета.
Кроме этого, измерители модификаций МД 5060, МД 5075, МД 10KV обладают возможностью пошагового (ступенчатого) изменения выходного напряжения (Step Voltage Test), вычисления индекса поляризации (PI), коэффициента диэлектрической абсорбции (DAR).
Для выбора режима измерений и выходного напряжения в приборах используется клавиатура. Запуск измерений осуществляется кнопкой. Приборы имеют встроенные таймеры. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Основные узлы всех модификаций измерителей: преобразователь напряжения, измеритель тока, АЦП, микропроцессор, устройство управления, ЖК-дисплей.
Конструктивно измерители МД 542, МД 1000 выполнены в виде компактного моноблока для работы в руках оператора. Все разъемы, органы управления и индикации расположены на лицевой панели.
Конструктивно измерители МД 1035, МД 5060, МД 5075, МД 10KV выполнены в переносных пластиковых влагонепроницаемых противоударных корпусах, закрываемых крышкой и имеющих ручку для переноски. На лицевой панели расположены разъемы для подключения измерительных электродов, ЖКИ, клавиатура, встроенный принтер (опция), разъемы питания и интерфейса USB.
Питание измерителей осуществляется от встроенных аккумуляторных батарей, подзаряжаемых от сети переменного тока.
Для предотвращения несанкционированного доступа приборы имеют закрепительные клейма, закрывающие головки винтов, соединяющих части корпуса.

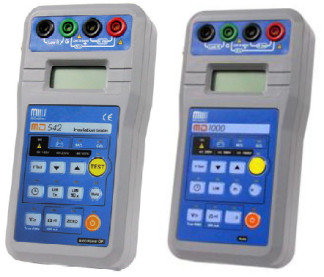

Измеритель сопротивления изоляции МД 542
Измеритель сопротивления изоляции МД 1000
Измеритель сопротивления изоляции МД 1035
Измеритель сопротивления изоляции МД 5060
Измеритель сопротивления изоляции Измеритель сопротивления изоляции
МД 5075 МД 10KV
Таблица 1 - Метрологические характеристики измерителей МД 542 в режиме измерения сопротивления изоляции_
| Выходное напряжение | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 100 В | 10 кОм - 10 МОм | При R < 50 ГОм: ± (0,05^изм. + 2 е.м.р.) При R > 50 ГОм: ± (0,1 ^изм. + 2 е.м.р.) |
| 250 В | ||
| 500 В | 10 кОм - 100 ГОм |
Примечание: Яизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока + 0,15 •U.
Таблица 2 - Метрологические характеристики измерителей МД 542
| Физическая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного и переменного тока | 0 - 400 В | ± (0,03-иизм. + 2 е.м.р.) |
| Сопротивление постоянному току | 0,05 Ом - 150 Ом | ± (0,05^изм. + 2 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения;
Яизм. - измеренное значение сопротивления; е.м.р. - единица младшего разряда.
Таблица 3 - Метрологические характеристики измерителей МД 1000 в режиме измерения сопротивления изоляции_
| Выходное напряжение | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 250 В | 10 кОм - 200 ГОм | При R < 50 ГОм: ± (0,05^изм. + 2 е.м.р.) При R > 50 ГОм: ± (0,1 ^изм. + 2 е.м.р.) |
| 500 В | ||
| 1000 В |
Примечание: Яизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока + 0,15 •U.
Таблица 4 - Метрологические характеристики измерителей МД 1000
| Физическая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного и переменного тока | 0 - 600 В | ± (0,03/Цизм. + 2 е.м.р.) |
| Сопротивление постоянному току | 0,05 Ом - 150 Ом | ± (0,05^изм. + 2 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения;
Яизм. - измеренное значение сопротивления; е.м.р. - единица младшего разряда.
Таблица 5 - Метрологические характеристики измерителей МД 1035 в режиме измерения сопротивления изоляции_
| Выходное напряжение | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 100, 250, 500, 1000 В | 10 кОм - 100 кОм | ± (0,2^изм. + 3 е.м.р.) |
| 100 кОм - 1 МОм | ± (0,1 ^изм. + 3 е.м.р.) | |
| 1 МОм - 1 ТОм | ± (0,05^изм. + 3 е.м.р.) |
Примечание: Яизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока ± 0,03 •U.
Таблица 6 - Метрологические характеристики измерителей МД 5060 в режиме измерения сопротивления изоляции_
| Выходное напряжение | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 500, 1000, 2500, 5000 В | 10 кОм - 100 кОм | ± (0,2^изм. + 3 е.м.р.) |
| 100 кОм - 1 МОм | ± (0,1 ^изм. + 3 е.м.р.) | |
| 1 МОм - 500 ГОм | ± (0,05^изм. + 3 е.м.р.) | |
| 500 ГОм - 5 ТОм | ± 0,2^изм. |
Примечание: Яизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока ± 0,03 •U.
сопротивления изоляции
Таблица 7 - Метрологические характеристики измерителей МД 5075 в режиме измерения
| Выходное напряжение | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 500, 1000, 2500, 5000 В | 10 кОм - 100 кОм | ± (0,2^изм. + 5 е.м.р.) |
| 100 кОм - 1 МОм | ± (0,1 ^изм. + 5 е.м.р.) | |
| 1 МОм - 1 ТОм | ± 0,05^изм. | |
| 1 ТОм - 5 ТОм | ± 0,2^изм. |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока ± 0,03 •U.
Таблица 8 - Метрологические характеристики измерителей МД 5075
| Физическая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 30 В - 600 В | ± (0,05-иизм. + 3 е.м.р.) |
| Напряжение переменного тока | 30 В - 600 В | ± (0,05-иизм. + 3 е.м.р.) |
| Сила постоянного тока (ток утечки) | 1 нА - 1500 мкА | ± (0,1-1изм. + 3 е.м.р.) |
| Электрическая емкость | 50 нФ - 10 мкФ 50 нФ - 5 мкФ 30 нФ - 2 мкФ 30 нФ - 1 мкФ | ± (0,1-Сизм. + 3 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения;
1изм. - измеренное значение силы тока;
Сизм. - измеренное значение емкости; е.м.р. - единица младшего разряда.
Таблица 9 - Метрологические характеристики измерителей МД 10KV в режиме измерения
сопротивления изоляции
| Выходное напряжение | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| 500, 1000, 5000, 10000 В | 10 кОм - 100 кОм | ± (0,2^изм. + 5 е.м.р.) |
| 100 кОм - 1 МОм | ± (0,1 ^изм. + 5 е.м.р.) | |
| 1 МОм - 1 ТОм | ± 0,05^изм. | |
| 1 ТОм- 10 ТОм | ± 0,2^изм. |
Примечание: Rизм. - измеренное значение сопротивления изоляции;
е.м.р. - единица младшего разряда.
Пределы допускаемой абсолютной погрешности установки/измерения выходного напряжения постоянного тока ± 0,03 •U.
Таблица 10 - Метрологические характеристики измерителей МД 10KV
| Физическая величина | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Напряжение постоянного тока | 15 В - 600 В | ± (0,05-иизм. + 3 е.м.р.) |
| Напряжение переменного тока | 15 В - 600 В | ± (0,05-иизм. + 3 е.м.р.) |
| Сила постоянного тока (ток утечки) | 1 нА - 1500 мкА | ± (0,1-1изм. + 3 е.м.р.) |
| Электрическая емкость | 50 нФ - 10 мкФ 50 нФ - 5 мкФ 30 нФ - 2 мкФ 30 нФ - 1 мкФ 30 нФ - 680 нФ | ± (0,1-Сизм. + 3 е.м.р.) |
Примечание: иизм. - измеренное значение напряжения;
1изм. - измеренное значение силы тока; Сизм. - измеренное значение емкости; е.м.р. - единица младшего разряда.
Таблица 11 - Технические характеристики измерителей МД 542, МД 1000, МД 1035
| Характеристика | Значение для модификации | ||
| МД 542 | МД 1000 | МД 1035 | |
| Электрическое питание | Встроенный аккумулятор | Встроенный аккумулятор | 100 - 240 В; 50/60 Гц. Встроенный аккумулятор напряжением 12 В, емкостью 2,3 А-ч |
| Г абаритные размеры, мм, (длинахширинахвысота) | 195x102x46 | 195x102x46 | 274x250x124 |
| Масса, кг | 0,5 | 0,5 | 3,5 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 5 45 - 75 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от минус 5 до плюс 50 до 95 без конденсации | ||
Таблица 12 - Технические характеристики измерителей МД 5060, МД 5075, МД 10KV
| Характеристика | Значение для модификации | ||
| МД 5060 | МД 5075 | МД 10KV | |
| Электрическое питание | 100 - 240 В; 50/60 Гц. Встроенный аккумулятор напряжением 12 В, емкостью 2,3 А-ч | 100 - 240 В; 50/60 Гц. Встроенный аккумулятор напряжением 12,8 В, емкостью 6 А-ч | 90 - 260 В; 45 - 65 Гц. Встроенный аккумулятор напряжением 12,8 В, емкостью 6 А-ч |
| Г абаритные размеры, мм, (длинахширинахвысота) | 274x250x124 | 340x295x152 | 406x330x174 |
| Масса, кг | 3,6 | 4,3 | 6,3 |
| Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | 23 ± 5 45 - 75 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от минус 5 до плюс 50 до 95 без конденсации | ||
наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Таблица 13 - Комплект поставки
| Наименование | Количество | Примечание |
| Измеритель сопротивления изоляции МД (по заказу) | 1 | |
| Набор измерительных кабелей | 1 | |
| Зарядное устройство | ||
| Кабель USB | 1 | Кроме мод. МД 542, МД 1000 |
| Сумка для аксессуаров | 1 | |
| Внешнее ПО MegaLogg2 | 1 | Для мод. МД 1035, МД 5060, МД 5075, МД 10KV |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 61898-15 «Измерители сопротивления изоляции МД. Методика поверки», утвержденному ФГУП «ВНИИМС» в июле 2015 г.
Средства поверки: вольтметры С506, С509, С511 (Госреестр № 10194-85); киловольтметр электростатический С197 (Госреестр № 11858-89); калибраторы электрического сопротивления КС-100к0-5Т0, КС-1000-10Т0 (Госреестр № 54539-13); калибратор универсальный 9100
(Госреестр № 25985-09); катушки электрического сопротивления Р321, Р331 (Госреестр № 1162-58).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления изоляции МД
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
5. ТУ 4221-001-29478099-14 Измерители сопротивления изоляции «МД».
