Назначение

Счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150 предназначены для измерений объёма различных нефтепродуктов, протекающих по трубопроводу.

Описание

Принцип работы счётчиков нефтепродуктов ZC 17 80/80, ZC 17 80/150 основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.

Конструктивно счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150 состоят из первичного преобразователя расхода и механического сумматора, размещенных раздельно.

Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объёма жидкости, прошедшей через счётчик, в механическом сумматоре индицируется на роликовом счётном устройстве.

Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируется крышка механического сумматора.

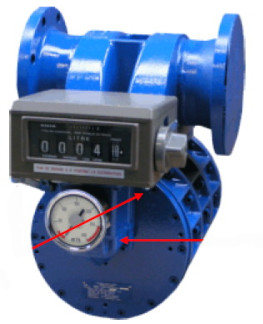

Общий вид и механический сумматор представлены на рисунке 1.

Пломба а)

Рисунок 1 - Общий вид счётчиков нефтепродуктов ZC 17 80/80, ZC 17 80/150

Технические характеристики

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1 - Основные метрологические и технические характеристики

Знак утверждения типа

наносится на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.

Комплектность

Комплектность средства измерений приведена в таблице 2.

Таблица 2 - Комплектность

Поверка

осуществляется в соответствии с документом ГОСТ 8.451-81 «Счётчики жидкости камерные. Методы и средства поверки».

При поверке применяются следующие средства измерений:

-    установка поверочная для поверки методом измерения объёма (для жидкостей с вязкостью до 36 сСт), пределы допускаемой относительной погрешности не более ± 0,05 %;

-    мерники металлические номинальным объёмом не менее 2 м3, пределы допускаемой относительной погрешности не более ± 0,05 %.

Сведения о методах измерений

Методика измерений приведена в документе: «Счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150. Паспорт».

Нормативные и технические документы, устанавливающие требования к счётчикам нефтепродуктов ZC 17 80/80, ZC 17 80/150

1.    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».

2.    Техническая документация фирмы «TOKHEIM SOFITAM APPLICATIONS S.A.S.», Франция.
