| Номер в госреестре | 61900-15 |
| Наименование СИ | Счетчики нефтепродуктов |
| Обозначение типа СИ | ZC 17 80/80, ZC 17 80/150 |
| Изготовитель | "Tokheim Sofitam Applications S.A.S.", Франция |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150 предназначены для измерений объёма различных нефтепродуктов, протекающих по трубопроводу.
Принцип работы счётчиков нефтепродуктов ZC 17 80/80, ZC 17 80/150 основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счётчик.
Конструктивно счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150 состоят из первичного преобразователя расхода и механического сумматора, размещенных раздельно.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. Значения объёма жидкости, прошедшей через счётчик, в механическом сумматоре индицируется на роликовом счётном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируется крышка механического сумматора.

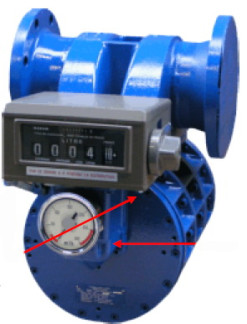

Общий вид и механический сумматор представлены на рисунке 1.
Пломба а)
Рисунок 1 - Общий вид счётчиков нефтепродуктов ZC 17 80/80, ZC 17 80/150
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристик | Значения ха | рактеристик |
| ZC 17 80/80 | ZC 17 80/150 | |
| Диапазон объёмного расхода жидкости, м3/ч | от 8 до 80 | от 15 до 150 |
| Диаметр условного прохода, мм | 80 | 100 |
| Пределы допускаемой | ||
| относительной погрешности | ±0,15 | |
| измерений объёма жидкости, % | ||
| Циклический объём, дм | 2,27 | 4,54 |
| Максимальное давление | 1,0 | |
| измеряемой среды, МПа | ||
| Вязкость измеряемой | 800 | |
| жидкости, мм2/с (сСт), не более | ||
| Диапазон температур измеряемой жидкости, °С | от минус 40 до плюс 40 | |
| Диапазон температур окружающей среды, °С | от минус 40 до плюс 60 | |
| Габаритные размеры, мм, не более: | ||
| высота | 405 | 405 |
| ширина | 370 | 497 |
| длина | 320 | 432 |
| Масса, кг, не более | 56 | 85 |
наносится на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.
Комплектность средства измерений приведена в таблице 2.
Таблица 2 - Комплектность
| Наименование | Количество, шт |
| Первичный преобразователь расхода | 1 |
| Механический сумматор | 1 |
| Паспорт | 1 |
осуществляется в соответствии с документом ГОСТ 8.451-81 «Счётчики жидкости камерные. Методы и средства поверки».
При поверке применяются следующие средства измерений:
- установка поверочная для поверки методом измерения объёма (для жидкостей с вязкостью до 36 сСт), пределы допускаемой относительной погрешности не более ± 0,05 %;
- мерники металлические номинальным объёмом не менее 2 м3, пределы допускаемой относительной погрешности не более ± 0,05 %.
Методика измерений приведена в документе: «Счётчики нефтепродуктов ZC 17 80/80, ZC 17 80/150. Паспорт».
Нормативные и технические документы, устанавливающие требования к счётчикам нефтепродуктов ZC 17 80/80, ZC 17 80/150
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
2. Техническая документация фирмы «TOKHEIM SOFITAM APPLICATIONS S.A.S.», Франция.
