| Номер в госреестре | 61901-15 |
| Наименование СИ | Станции необслуживаемые автоматические метеорологические |
| Обозначение типа СИ | НАМС |
| Изготовитель | ОАО "Авиационные метеорологические системы", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 02.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции необслуживаемые автоматические метеорологические НАМС (далее НАМС) предназначены для измерений метеорологических параметров: атмосферного давления, направления ветра, скорости ветра, температуры и влажности воздуха, количества жидких и твердых атмосферных осадков в приземном слое атмосферы.
Принцип действия НАМС, представляющей собой измерительную систему с общим для всех измерительных каналов блоком подключения датчиков АМС-БПД (далее АМС-БПД), основан на преобразовании метеорологических параметров приземного слоя атмосферы в электрические сигналы и далее - в цифровые коды, подлежащие дальнейшей обработке, хранению и визуализации на блоке сбора, обработки и визуализации метеоинформации АМС-БСОВ (далее АМС-БСОВ).
НАМС содержит:
- датчики метеорологических параметров, размещаемые на открытом воздухе;
- АМС-БПД, имеющий восемь аналоговых и пять цифровых входов, осуществляет коммутацию входных сигналов от датчиков. АМС-БПД расположен в монтажном навесном шкафу, который вместе с датчиками закрепляется на мачте;
- АМС-БСОВ представляет собой IBM-совместимый персональный компьютер, размещаемый в отапливаемом помещении;
- устройства передачи данных по кабельной линии связи (по интерфейсу RS-485) или по модемной линии связи на АМС-БСОВ;
- блок питания 220/12 расположен в монтажном навесном шкафу;
- вспомогательные устройства и принадлежности - мачта, кронштейны для крепления датчиков, аккумуляторная батарея.

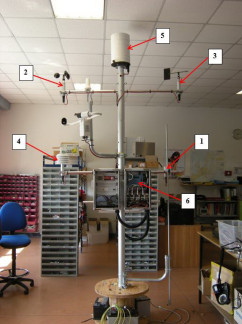

Конструктивно НАМС представляет собой мачту с закрепленными на ней датчиками и монтажным навесным шкафом, в котором размещаются АМС-БПД и блок питания.
На АМС-БСОВ установлено программное обеспечение (далее ПО).
Интерфейс пользователя ПО обеспечивает отображение текущих значений всех измеряемых метеорологических параметров, вывод сообщений о неисправностях составных частей станции, ввод и корректировку коэффициентов преобразований, выполняемых при градуировках и калибровках ИК станции.
Запуск рабочих программ и доступ к файлам градуировочных характеристик ИК защищен учетной записью администратора оператора НАМС. Все действия оператора протоколируются в отдельный файл, доступ к которому возможен при условии введения имени пользователя и пароля.
ПО НАМС «НАМС-Метео» состоит из двух функциональных частей:
- серверная часть «MeteoServer», собирающая данные с метеорологических датчиков и способная передать информацию клиентским приложениям;
- клиентская часть «MeteoClient», обеспечивающая мониторинг данных с конкретной метеостанции.
Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование серверной части ПО | MeteoServer |
| Номер версии (идентификационный номер) серверной части ПО | 1.0 |
| Цифровой идентификатор серверной части ПО | AAA95BCFE0FDDCE00CC25D68A688B639; алгоритм MD5 checksum |
| Идентификационное наименование клиентской части ПО | MeteoClient |
| Номер версии (идентификационный номер) встроенного ПО | 1.0 |
| Цифровой идентификатор встроенного ПО | 803530F879BD8BEB3432210DFB79238A; алгоритм MD5 checksum |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| ИК атмосферного давления | |
| Диапазон измерений, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности, гПа | ± 0,3 |
| ИК скорости ветра | |
| Диапазон измерений, м/с | от 1 до 55 |
| Пределы допускаемой погрешности: абсолютной в диапазоне от 1,0 до 30 м/с (включительно), м/с; относительной в диапазоне от 30 до 55 м/с, % | ± 0,1 ± 1,0 |
| ИК направления ветра | |
| Диапазон измерений, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности, градус | ± 3 |
| ИК температуры воздуха | |
| Диапазон измерений, оС | от минус 80 до 60 |
| Пределы допускаемой абсолютной погрешности, оС | ± 0,2 |
| ИК относительной влажности воздуха | |
| Диапазон измерений, % | от 10 до 100 |
| Пределы допускаемой абсолютной погрешности, % | ± 3 |
| ИК атмосферных осадков | |
| Диапазон измерений количества осадков | неограничен |
| Пиковая интенсивность измеряемых осадков, мм/час (мм/мин) | 300 (5) |
| Пределы допускаемой относительной погрешности измерений количества осадков, % | ± 2 |
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры составных частей: - датчик атмосферного давления АМС-ДАД (длина х ширина х высота), мм; | 120х79х55 |
| - датчик скорости ветра АМС-ДСВ (высота х диаметр стойки х радиус вертушки), мм; | 300х40х125 |
| - датчик направления ветра АМС-ДНВ (высота х длина флюгарки х диаметр стойки), мм; | 335х300х40 |
| - датчик температуры и влажности воздуха АМС-ДТВВ (высота х диаметр стойки х диаметр радиационной защиты), мм; | 220х40х162 |
| - датчик атмосферных осадков АМС-ДАО (высота х диаметр), мм | 490х230 |
| - блок подключения датчиков АМС-БПД (высота х длина х ширина), мм | 60х177х118 |
| - монтажный навесной шкаф (высота х длина х ширина), мм | 400х300х220 |
| Масса составных частей: - датчик атмосферного давления АМС-ДАД, г; | 270 |
| - датчик скорости ветра АМС-ДСВ, г; | 390 |
| - датчик направления ветра АМС-ДНВ, г; | 460 |
| - датчик температуры и влажности воздуха АМС-ДТВВ, г; | 700 |
| - датчик атмосферных осадков АМС-ДАО, г | 3300 |
| - блок подключения датчиков АМС-БПД, г | 700 |
| - монтажный навесной шкаф, г | 800 |
| Интерфейс связи с блоком сбора, обработки и визуализации метеоинформации АМС-БСОВ | RS-485, Ethernet |
| Электропитание: - от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 10% |
| - от установленной резервной аккумуляторной батареи, напряжением постоянного тока, В | 12 |
| Потребляемая электрическая мощность станции, В-А | 414, не более |
| Потребляемая электрическая мощность составных частей станции: - датчик атмосферного давления АМС-ДАД, В-А; | 0,1 |
| - датчик скорости ветра АМС-ДСВ (без обогрева/с обогревом), В-А; | 0,1/5 |
| - датчик направления ветра АМС-ДНВ (без обогрева/с обогревом), В-А; | 0,1/5 |
| - датчик температуры и влажности воздуха АМС-ДТВВ, В-А; | 2 |
| - датчик атмосферных осадков АМС-ДАО (без обогрева/с обогревом), ВА; | 2/40 |
| - блок подключения датчиков АМС-БПД, В-А; | 1 |
| - блок питания БП, В •А; | 60 |
| - блок сбора, обработки и визуализации метеоинформации АМС-БСОВ, ВА | 300 |
| Продолжительность работы от встроенного источника постоянного тока, мин | 15, не менее |
| Дальность передачи выходных сигналов от АМС-БПД на АМС-БСОВ, м | 8000 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 7 |
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: | |
| - температура воздуха для датчика атмосферного давления АМС-ДАД, оС | от минус 60 до 80 |
| - температура воздуха для датчика скорости ветра АМС-ДСВ, оС | от минус 60 до 80 |
| - температура воздуха для датчика направления ветра АМС-ДНВ, оС | от минус 55 до 70 |
| - температура воздуха для датчика температуры и влажности воздуха | |
| АМС-ДТВВ, оС о | от минус 80 до 60 |
| - температура воздуха для датчика атмосферных осадков АМС-ДАО, оС | от минус 40 до 80 |
| - температура воздуха для блока подключения датчиков АМС-БПД, оС | от минус 40 до 70 |
| - температура воздуха для блока питания, оС | от минус 35 до 40 |
| - относительная влажность воздуха для датчиков, при температуре 25 °C, | |
| % | 100 |
| - относительная влажность воздуха для блока подключения датчиков | |
| АМС-БПД, при температуре 25 °C, % | 98 |
| - атмосферное давление, гПа | от 500 до 1100 |
| Степень защиты (код IP) для датчика атмосферного давления АМС-ДАД | IP65 |
| Степень защиты (код IP) для датчика скорости ветра АМС-ДСВ | IP53 |
| Степень защиты (код IP) для датчика направления ветра АМС-ДНВ | IP53 |
| Степень защиты (код IP) для датчика температуры и влажности воздуха | |
| АМС-ДТВВ | IP53 |
| Степень защиты (код IP) для датчика атмосферных осадков АМС-ДАО | IP53 |
| Степень защиты (код IP) для блока подключения датчиков АМС-БПД | IP65 |
наносится фотохимическим способом, тиснением или другими способами нанесения маркировки на лицевую панель монтажного навесного шкафа с блоком подключения датчиков и на поверхности корпусов датчиков НАМС в местах, предусмотренных конструкторской документацией, а также типографским способом на титульные листы Руководства по эксплуатации и Формуляра.
Таблица 3
| Обозначение | Наименование | Количество |
| АМНЦ.406222.001 | Датчик атмосферного давления АМС-ДАД | 1 шт. |
| АМНЦ.416136.002 | Датчик скорости ветра АМС-ДСВ | 1 шт. |
| АМНЦ.416136.001 | Датчик направления ветра АМС-ДНВ | 1 шт. |
| АМНЦ.405211.001 | Датчик температуры и влажности воздуха АМС-ДТВВ | 1 шт. |
| АМНЦ.416131.001 | Датчик атмосферных осадков АМС-ДАО | 1 шт. |
| АМНЦ.468369.001 | Блок подключения датчиков АМС-БПД | 1 шт. |
| IBM PC | Блок сбора, обработки и визуализации метеоинформации АМС-БСОВ | 1 шт. |
| БП 12-4-5 "Арктика" | Блок питания 220/12 | 1 шт. |
| Yuasa NP 17-12I 12 V 17Ah | Аккумуляторная батарея | 1 шт. |
| НАМС-Метео | ПО НАМС | 1 шт. |
| Монтажный навесной шкаф | 1 шт. | |
| АМНЦ.685631.001 | Кабель питания 12В | 1 шт. |
| АМНЦ.685621.003 | Кабель датчика атмосферного давления АМС-ДАД | 1 шт. |
| АМНЦ.685621.001 | Кабель датчика скорости ветра АМС-ДСВ | 1 шт. |
| Продолжение таблицы 3 | ||
| Обозначение | Наименование | Количество |
| АМНЦ.685621.002 | Кабель датчика направления ветра АМС-ДНВ | 1 шт. |
| АМНЦ.685621.005 | Кабель датчика температуры и влажности воздуха АМС-ДТВВ | 1 шт. |
| АМНЦ.685621.004 | Кабель датчика атмосферных осадков АМС-ДАО | 1 шт. |
| ТМ 20-12-2 | Мачта | 1 шт. |
| Замок | 4 шт. | |
| Кронштейн | 2 шт. | |
| Подставка для датчика атмосферных осадков | 1 шт. | |
| Иридиум | Модем (по заказу) | 1 шт. |
| GPRS/3G | Модем (по заказу) | 1 шт. |
| Zyxel P660RU3 EE | Модем (по заказу) | 1 шт. |
| Иридиум | Антенна (по заказу) | |
| АМНЦ.416311.001 РЭ | Руководство по эксплуатации | 1 экз. |
| АМНЦ.416311.001 ФО | Формуляр | 1 экз. |
| МП 254-0033-2014 | Методика поверки | 1 экз. |
осуществляется по документу МП 254-0033-2014 «Станция необслуживаемая автоматическая метеорологическая НАМС. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29 декабря 2014 года.
Основные средства поверки:
- барометр цифровой PTB220А, диапазон измерений атмосферного давления от 500 до 1100 гПа, пределы допускаемой абсолютной погрешности ± 0,10 гПа;
- государственный первичный специальный эталон единицы скорости воздушного потока, диапазон воспроизведения значений скорости воздушного потока от 0,05 до 100 м/с, S0=0,1 %;
- термометр сопротивления эталонный 3-го разряда ЭТС-100 по ГОСТ 8.558-2009, доверительные границы абсолютной погрешности 0,02 °С в диапазоне температур от минус 196 °С до 666,323 °С;
- гигрометр Rotronic модификации HygroLog NT, диапазон измерений относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности ± 1%;
- климатическая камера 3524/58, диапазоны воспроизводимых температур от минус 80 °С до 100 °С и относительных влажностей от 10 до 100%, пределы допускаемой нестабильности поддержания заданной температуры 0,1 °С;
- цилиндр «Klin» 2-го класса точности вместимостью 1000 мл, пределы допускаемой абсолютной погрешности ± 10 мл;
- секундомер механический СДСпр-1-2-000, класс точности 2.
приведены в документе «Станция необслуживаемая автоматическая метеорологическая НАМС. Руководство по эксплуатации АМНЦ.416311.001 РЭ».
Нормативные и технические документы, устанавливающие требования к станциям необслуживаемым автоматическим метеорологическим НАМС
1 ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-1 •Ю6 Па»;
2 ГОСТ 8.542-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока»;
3 ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
4 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
5 ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»;
6 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»;
7 Приказ Минприроды РФ от 7.12.2012 г. № 424 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
8 «Станция необслуживаемая автоматическая метеорологическая НАМС. Технические условия АМНЦ.416311.001 ТУ».
