| Номер в госреестре | 61911-15 |
| Наименование СИ | Корректоры газа потоковые |
| Обозначение типа СИ | ЕК280, ЕК290 |
| Изготовитель | Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»), г. Арзамас Нижегородской обл. |
| Год регистрации | 2015 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Корректоры газа потоковые ЕК280, ЕК290 (далее - корректоры) предназначены для измерения давления, перепада давления, температуры, импульсных или цифровых сигналов от расходомеров и счетчиков газа объемных и приведения объема газа (попутного, свободного нефтяного, факельного, природного и других неагрессивных, сухих газов, в том числе аргон, азот, воздух) к стандартным условиям по ГОСТ 2939-63.
Принцип действия корректоров основан на преобразовании количества импульсов в значение объема газа при рабочих условиях, измерении давления, перепада давления и температуры газа. По результатам измерения давления и температуры, а также введенного компонентного состава, корректор вычисляет коэффициент сжимаемости газа по алгоритмам КХ19мод., GERG91 в соответствии с ГОСТ 30319.2-96 (для природного газа) или ГСССД МР 113-03 (для попутного, свободного нефтяного газа). Приведение объема газа к стандартным условиям осуществляется на основании рассчитанного или подстановочного значения коэффициента сжимаемости.
Корректоры состоят из корпуса, вычислительной платы, дисплея, клавиатуры, литиевых элементов питания, преобразователей давления, перепада давления и температуры, количество которых определяется по заказу. Дополнительно корректор может комплектоваться GSM/GPRS модемом, платой расширения интерфейса RS232/RS485 и внешним источником питания.
Корректор ЕК280 предназначен для работы с одним счетчиком газа объемным, а корректор ЕК290 позволяет проводить измерения на одной или двух независимых измерительных линиях.
Корректоры обеспечивают выполнение следующих функций:
- измерение давления в трубопроводе преобразователем абсолютного давления для приведения объема газа к стандартным условиям и/или преобразователями абсолютного/избыточного, перепада давления для контроля технологических параметров;
- измерение температуры газа встроенными термопреобразователями сопротивления платиновыми по ГОСТ 6651-2009 с номинальной статической характеристикой преобразования (НСХ) 500П (Pt500) для приведения объема газа к стандартным условиям и/или контроля технологических параметров;
- приведение объема газа к стандартным условиям;
- обработка, отображение и хранение результатов измерений и вычислений;
- прием/передача информации по цифровым интерфейсам связи;
- прием/передача информации посредством GSM/GPRS связи;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного
доступа.

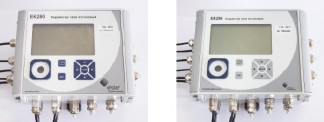

Фотографии общего вида корректора представлены на рисунке 1.
Корректор ЕК280 Корректор ЕК290
Рисунок 2 - Схема пломбировки (1-точки пломбирования замка поверителя, 2-точки пломбирования крышки платы CPU,
3-точки пломбирования для крышек преобразователей давления и температуры,
4-точки пломбирования крышек разъемов импульсных входов
Корректоры имеют встроенное программное обеспечение (далее - ПО), которое разделено на метрологически значимую и незначимую части, и обеспечивает реализацию функций корректора.
Идентификационные данные метрологически значимой части ПО корректора приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | ЕК280, ЕК290 |
| Идентификационное наименование | ВерсМ |
| Номер версии ПО | 1.00 |
| Цифровой идентификатор ПО | 11085 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2_
| Наименование параметра | Значение |
| Диапазон измерения абсолютного давления*, МПа | от 0,08 до 15 |
| Верхний предел измерения избыточного давления*, МПа | от 0,004 до 16 |
| Верхний предел измерения перепада давления*, кПа | от 0,4 до 100 |
| Диапазон измерения температуры*, °С | от минус 30 до плюс 60; от минус 40 до плюс 70 |
| Диапазон температуры измеряемой среды, обусловленный алгоритмом расчета коэффициента сжимаемости, °С - КХ19мод., GERG91 по ГОСТ 30319.2-96 - ГСССД МР 113-03 | от минус 23 до плюс 60 от минус 10 до плюс 60 |
| Входной низкочастотный сигнал, Гц, не более | 8 |
| Входной высокочастотный сигнал, кГц, не более | 5 |
| Максимальное количество измерительных каналов давления (абсолютное, избыточное, перепад давления) | 6 |
| Максимальное количество измерительных каналов температуры | 4 |
| Максимальное количество низкочастотных импульсных измерительных каналов - ЕК280 - ЕК290 | 1 2 |
| Максимальное количество высокочастотных импульсных измерительных каналов - ЕК280 - ЕК290 | 1 2 |
| Протокол обмена данными с позиционно кодирующим устройством (энкодером) | Namur |
| Пределы относительной погрешности при измерении абсолютного давления**, % | ±0,35 |
| Пределы приведенной погрешности при измерении избыточного давления**, % | ±0,5 ±0,25 ±0,15*** |
| Пределы относительной погрешности при измерении температуры**, % | ±0,1 |
| Пределы относительной погрешности при вычислении объема газа, приведенного к стандартным условиям, % | ±0,05 |
| Пределы относительной погрешности при приведении объёма газа, к стандартным условиям, в диапазоне изменения параметров газа, с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости**, % | ±0,37 |
| Пределы основной приведенной погрешности при измерении перепада давления, % | ±0,1 |
| Пределы дополнительной приведенной погрешности при измерении перепада давления, %, на каждые 10 °С | ±0,1 |
| Наименование параметра | Значение |
| Выходной импульсный сигнал: - напряжение, В - ток нагрузки, мА - число одновременно подключенных каналов, шт. | 30 100 4 |
| Интерфейсы связи | RS 232/RS485; оптический интерфейс по ГОСТ Р МЭК 61107-2011; GSM/GРRS-модем |
| Температура окружающей среды, °С | от минус 40 до плюс 60 |
| Относительная влажность, % | до 95 при температуре 35°С |
| Степень защиты оболочки по ГОСТ 14254-96 | IP65 |
| Ex-маркировка по ГОСТ 30852.10-2002 | 1ExibIIBT3/1ExibIIBT4 |
| Напряжение питания: - встроенное, В - от внешнего источника, В | 7,2 (2 батареи 3,6 В) 9 ± 0,5 |
| Потребляемая мощность, Вт, не более | 0,4 |
| Г абаритные размеры, мм, не более | 280x210x130 |
| Масса, кг, не более | 4 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 15 |
| * диапазон измерения выбирается при заказе ** во всем диапазоне рабочих условий эксплуатации корректора *** пределы приведенной погрешности при измерении избыточного давления выбираются при заказе | |
наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации типографским способом.
Таблица 3
| Наименование | Кол. | Примечание |
| Корректор объема газа потоковый ЕК280 (ЕК290) | 1 | |
| Руководство по эксплуатации. | 1 | ЛГТИ.407229.280 РЭ для ЕК280; ЛГТИ.407229.290 РЭ для ЕК 290 |
| Паспорт | 1 | ЛГТИ.407229.280 ПС для ЕК280; ЛГТИ.407229.290 ПС для ЕК 290 |
| Преобразователь перепада давления | * | количество определяется при заказе |
| Преобразователь абсолютного давления | * | количество определяется при заказе |
| Преобразователь избыточного давления | * | количество определяется при заказе |
| Т ермопреобразователь сопротивления | * | количество определяется при заказе |
| Комплект монтажных частей (КМЧ) | 1 | количество определяется при заказе |
осуществляется по документу ЛГТИ.407229.280 МП «ГСИ. Корректоры газа потоковые ЕК280,290. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 30 июня 2015 г.
Основные средства поверки:
- калибратор давления DPI 620, диапазон измерения абсолютного/избыточного давления должен соответствовать диапазону поверяемого преобразователя, пределы основной погрешности ±0,05%;
- измеритель температуры многоканальный прецизионный МИТ8.10, диапазон измерения от минус 200°С до 125°С, пределы абсолютной погрешности ±(0,003+10-5t) °С;
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-5-3, диапазон измерения от минус 50 до 250°С с пределами абсолютной погрешности ±0,03 °С;
- термостат LAUDA RE1050, воспроизведение температур от минус 50°С до 150°С;
- частотомер электронно-счетный Ч3-85/5, погрешность счета не более ±1 импульс;
- генератор сигналов специальной формы AWG-4105, диапазон воспроизведения импульсного сигнала частотой от 10 мГц до 5 МГц.
метод измерения описан в документах ЛГТИ.407229.280 РЭ для ЕК280 и ЛГТИ.407229.290 РЭ для ЕК290.
Нормативные и технические документы, устанавливающие требования к корректорам газа потоковым ЕК280, ЕК290
1 ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости
2 ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
3 ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа
4 Технические условия ТУ 4213-037-48318941-2014 (ЛГТИ.407229.280 ТУ).
