Модули анализа интерфейсов В5-GBE, 61913-15

Назначение

Модули анализа интерфейсов В5^ВЕ (далее - модули) предназначены для воспроизведения опорной частоты тестового сигнала интерфейса 1G Ethernet.

Описание

Конструктивно модули выполнены в виде моноблока.

Модули применяются совместно с платформами анализаторов телекоммуникационных сетей универсальных Беркут-МТИ (далее - платформы).

Принцип действия модулей заключается в формировании и анализе измерительного (тестового) цифрового сигнала установленной структуры в соответствующем коде (определенной частоты сигнала интерфейса 1G Ethernet) по рекомендации RFC 2544.

Информация о работе модулей отображается на дисплее платформ в цифровом и графическом виде.

Управление режимами работы модулей осуществляется посредством программного обеспечения и сенсорного экрана платформ.

Внешний вид модулей и место наклеек приведены на рисунке 1.

Места пломбирования от несанкционированного доступа приведены на рисунке 2.

.

* Место наклеек

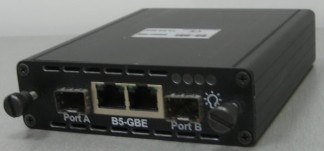

Рисунок 1 - Передняя панель модулей

>

* *

* Место пломбирования от несанкционированного доступа Рисунок 2 - Задняя панель модулей Метрологические и технические характеристики

Значение воспроизводимой опорной частоты сигнала, МГц................................................62,5;

Пределы допускаемой абсолютной погрешности воспроизведения опорной частоты

сигнала, Гц..............................................................................................................................± 6250;

Габаритные размеры :(длина х ширина х высота), мм, не более..............................152х103х31;

Масса, кг, не более.......................................................................................................................0,4;

Рабочие условия эксплуатации

температура окружающего воздуха, 0С...........................................................от минус 10 до 40;

относительная влажность при температуре окружающего воздуха 35 0С,%.........от 40 до 98;

атмосферное давление, кПа......................................................................................от 60 до 106,7.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель модулей методом наклейки.

Комплектность

Комплект поставки включает:

-    модуль.................................................................................................................... 1 шт;

-    кабель диагностический.......................................................................................1 шт;

-    методика поверки................................................................................................. 1 шт;

-    руководство по эксплуатации............................................................................ 1 шт;

-    паспорт................................................................................................................ 1 шт.

Поверка

осуществляется по документу ФИЯГ 426469.002 МП «Инструкция. Модули анализа интерфейсов В5-ОБЕ. Методика поверки», утвержденному ООО «КИА» 22 июля 2015 г.

Основное средство поверки:

- частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83), частотный

3    9

диапазон от 5-10" до 10 Гц, пределы допускаемой относительной погрешности ± (1,540-7) за 30 суток.

Сведения о методах измерений

Модули анализа интерфейсов B5-GBE. Руководство по эксплуатации. ФИЯГ 426469.002

РЭ.

Нормативные и технические документы, устанавливающие требования к модулям анализа интерфейсов B5-GBE

1.    ГОСТ 8.129-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты.

2.    Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ. Технические условия. ФИЯГ 468169.001 ТУ.
