Тахеометры электронные Nikon DTM-322+, 61917-15

61917-15
Тахеометры электронные Nikon DTM-322+ (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Карточка СИ
Номер в госреестре 61917-15
Наименование СИ Тахеометры электронные
Обозначение типа СИ Nikon DTM-322+
Изготовитель "Trimble Navigation Ltd.", США
Год регистрации 2015
Срок свидетельства 13.10.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Тахеометры электронные Nikon DTM-322+ (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

Описание

Тахеометры - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных или специальных плёночных отражателей (отражательный режим).

Длина волны излучения лазерного дальномера - 0,630-0,680 мкм, класс 1 при измерении в отражательном режиме в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

Конструктивно тахеометры выполнены единым блоком. На передней панели расположен жидкокристаллический дисплей с кнопками управления. На задней панели тахеометров электронных Nikon DTM-322+ 2" также расположен жидкокристаллический дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек, а также USB-разъемы для подключения к персональному компьютеру и внешнему накопителю данных. Также тахеометры имеют разъем для подключения к внешнему источнику питания.

Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.

Пломбирование крепёжных винтов корпуса тахеометров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

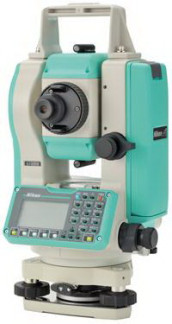

Рисунок 1 - Общий вид тахеометров электронных Nikon DTM-322+

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) «DTM -322+ Firmware» предназначено для обеспечения взаимодействия узлов тахеометров, сохранения и экспорта измеренных величин и импорта исходных данных, а также для обработки данных.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

DTM -322+ Firmware

Номер версии (идентификационный номер) ПО, не ниже

2.1.1.1

Цифровой идентификатор ПО

FF71E03D

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC32

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 -2014.

Технические характеристики

Наименование характеристики

Значение характеристики

Модель

Nikon DTM-322+ 2"

Nikon DTM-322+ 5"

У величение зрительной трубы, крат

33

Диаметр входного зрачка, мм

45

Угловое поле зрения зрительной трубы, ..,°...', не менее

1 20

Наименьшее расстояние визирования, м, не менее

1,5

Цена деления установочных уровней:

-    цилиндрический, .. "/ 2 мм

-    круглый, .. ’/ 2 мм

30

10

Диапазон компенсации компенсатора, . ’ , не менее

±3

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ...", не более

±1,0

Пределы допускаемой абсолютной погрешности оптического центрира, мм, не более:

±1,0

Диапазон измерений:

-    углов, .°

-    расстояний, м, в хороших условиях^:

-    отражательный режим (мини призма2))

-    отражательный режим (одна призма3))

-    отражательный режим (тройная призма)

-    отражательный режим на отражающую

4)

плёнку 7

0 - 360

1.5    - 1200,0

1.5    - 2300,0

1.5    - 3000,0

5 - 100

Дискретность отсчитывания измерений:

-    углов, .. "

-    расстояний, мм

1/5/10 1 / 10

Допускаемая средняя квадратическая погрешность измерений углов, .. ":

2

5

Допускаемая средняя квадратическая погрешность измерений расстояний в хороших услови-

1)

ях , мм:

(3 + 210-6D)5)

(3 + 3-10-6-d)6) где D - измеряемое расстояние, мм

Объем внутренней памяти

25000 измерений

Источник электропитания

4 x АА Ni-MH

Диапазон рабочих температур, °С

от минус 20 до плюс 50

Г абаритные размеры (Д х Ш х В), мм

173 х 168 х 335

Масса с аккумулятором, кг, не более

5,0

1)    - отсутствие дымки, видимость до 40 км;

2)

’ - измерения на мини призму Nikon (25 мм);

3)    - измерения на призму Nikon (62,5 мм);

4)    - измерения на отражающую плёнку (50 х 50) мм с коэффициентом отражения не менее 90 %

по ГОСТ 8.557-2007

5)    - при температуре окружающей среды от минус 10 до плюс 40 °С

6)    - при температуре окружающей среды от минус 20 до минус 10 °С

Знак утверждения типа

наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.

Комплектность

Наименование

Количество, ед.

Тахеометр электронный

1

Трегер

1

Батарейный блок

1

Кабель передачи данных

1

Набор инструментов для юстировки

1

Защитный чехол от дождя

1

Транспортировочный футляр с ремнями

1

Руководство по эксплуатации на русском языке

1

Поверка

осуществляется по документу МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».

Перечень основного оборудования необходимого для поверки:

-    стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;

-    эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.

Сведения о методах измерений

Методика измерений приведена в документе: «Тахеометры электронные Nikon DTM-322+. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к тахеометрам электронным Nikon DTM-322+

1.    ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».

2.    ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».

3    РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».

4    Техническая документация «Trimble Navigation Limited», США.

61917-15
Номер в ГРСИ РФ:
61917-15
Производитель / заявитель:
"Trimble Navigation Ltd.", США
Год регистрации:
2015
Cрок действия реестра:
13.10.2021
