| Номер в госреестре | 61926-15 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | СКМ-2К |
| Изготовитель | ООО "Вогезэнерго", Беларусь, г.Минск |
| Год регистрации | 2015 |
| Срок свидетельства | 13.10.2021 |
| МПИ (интервал между поверками) | 4 года - после выпуска из производства; 2 года - при эксплуатации |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики СКМ-2К (далее по тексту - счетчики) предназначены для измерения, регистрации и индикации тепловой энергии, объема, массы, объемного расхода, температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения.
Принцип работы счетчика основан на измерении параметров теплоносителя в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.
Для вычисления расхода производится измерение времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению потока теплоносителя и против него. Каналы измерения давления отсутствуют, значения давления устанавливаются программно.
По конструктивному решению счетчики являются составными (компактными), многофункциональными микропроцессорными устройствами со встроенным жидкокристаллическим цифробуквенным индикатором.
В состав счетчика входят:
- вычислитель, совмещенный с электронным блоком датчика расхода;
- ультразвуковой датчик расхода, неразрывно связанный с вычислителем;
- комплект платиновых термопреобразователей сопротивления Pt500 класса А, В или С по ГОСТ 6651- 2009 (далее по тексту - датчиков температуры).
Типы датчиков температуры указаны в таблице 1.
Таблица 1
| Условное обозначение | Номер по |
| датчиков температуры | Г осреестру СИ РФ |
| ТСПА, ТСПА-К | 32089-06, 32088-06 |
| ТСП-Н | 38959-12 |
| КТСП-Н | 38878-12 |
| ТСПТ | 57175-14 |
Счетчики имеют последовательный интерфейс стандарта M-Bus, с помощью которого осуществляется обмен информацией с внешними устройствами.
Счетчики осуществляют:
- вычисление, индикацию и регистрацию тепловой энергии [GJ];
- измерение, индикацию и регистрацию объема теплоносителя [м ], время работы [h], время работы без ошибок [h];
- измерение и индикацию расхода теплоносителя [м3/ч], температуры воды в прямом потоке [°С], температуры воды в обратном потоке [°С];
- вычисление и индикацию разности температур [°С], тепловой мощности [kW].

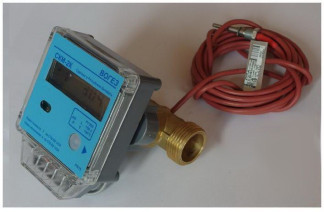

Внешний вид счетчика приведен на рисунке 1 и 2.
Оттиск поверительного клейма наносится на мастику в пломбировочной чашке, установленной внутри корпуса вычислителя. На лицевой панели вычислителя крепится знак поверки в виде наклейки. Места нанесения знака поверки и пломбировки предприятием-изготовителем приведены на рисунке 3.
Вычислитель счетчика имеет встроенное программное обеспечение (ПО).
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления. Доступ к программе микроконтроллера исключен конструкцией апаратной части прибора. Внесение изменений в данные, содеражащие результаты измерений функционально невозможно. Класс защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Индентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
| ИДЕНТИФИКАЦИОННЫЕ ДАННЫЕ ПО | ЗНАЧЕНИЕ |
| Идентификационное наименование ПО | ВОГЕЗ. 101138220.01 |
| Номер версии (идентификационный номер) ПО | 1.01 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 11587 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Рабочая среда........................................................................................................................................................вода
Количество разрядов ЖКИ......................................................................................................................1 х 8
Номинальные диаметры фланцевых соединений (DN) датчиков расхода,мм от 15 до 100
Резьбовые размеры концевых соединений датчиков расхода....................................G% B, G1 B,
G1/ B, G 1/ В, G2 B
Диапазон измерения температуры теплоносителя, °С,....................................................от 0 до 150
Диапазон измерения разности температур теплоносителя, °С,..................................от 3 до 150
Давление измеряемой среды, МПа, не более..............................................................................1,6
Номинальное напряжение питания встроенной батареи, В,..........................................3,6
Емкость встроенной батареи, Ач, не менее..............................................................................1,8
Срок службы батареи, лет, не менее..................................................................................................4
Пределы допускаемой абсолютной погрешности преобразования температуры вычислителем (без учета погрешности датчиков температуры),°С, ± 0,3 Пределы допускаемой относительной погрешности измерения разности
температур датчиками температуры, %,.......................................... ± (0,5 +3 Д0Ш;П/Д0)
где: Д0 - разность температур в подающем и обратном трубопроводах, °С;
Д0тт - минимально допустимая разность температур в подающем и обратном трубопроводах, °С.
Пределы допускаемой относительной погрешности вычислителя при
измерении тепловой энергии, %,.................................................... ±(0,5 + Д0т;п/Д0)
Пределы допускаемой относительной погрешности измерения тепловой энергии счетчиком указаны в таблице 3.
| Класс точности по ГОСТ Р ЕН 1434-1 (ГОСТ Р 51649) | Диапазон измерения расхода | Пределы допускаемой относительной погрешности E, % |
| 2(В) | 0,04 qs < q < qs | ±(3 + 4-A0min/A0) |
| qi < q < 0,04 qs | ±(3 + 4-A0min/A0 +0,02 qp /q) |
Пределы допускаемой относительной погрешности измерения объема счетчиком указаны в таблице 4.
Таблица 4
| Класс точности по ГОСТ Р ЕН 1434-1 (ГОСТ Р 51649) | Диапазон измерения расхода | Пределы допускаемой относительной погрешности Ef, % |
| 2(В) | 0,04 qs < q < qs | ± 2 |
| qi < q < 0,04 qs | ±(2 +0,02 qp /q), но не более 5% |
Диапазоны измерения расхода представлены в таблице 5. Таблица 5
| Размеры фланцевого соединения DN | Размеры резьбового соединения | Минимальный расход qi, м3\ч | Постоянный (номинальный) расход qp, м3\ч | Максимальный расход qs, м3\ч | Весовой коэффициент импульса, Ку л/имп |
| 15 | G% B | 0,03 | 1,5 | 3,0 | от 0,001 до 10 |
| 20 | G1 B | 0,05 | 2,5 | 5,0 | |
| 25 | G 1/ В | 0,07 | 3,5 | 7,0 | |
| 32 | G 1/ В | 0,12 | 6,0 | 12,0 | |
| 40 | G2 B | 0,2 | 10,0 | 20,0 | |
| 50 | - | 0,3 | 15,0 | 30,0 | |
| 65 | - | 0,5 | 25,0 | 50,0 | |
| 80 | - | 1,8 | 90,0 | 180,0 | |
| 100 | - | 2,8 | 140,0 | 280,0 |
Класс исполнения по защите от поражения электрическим током по
ГОСТ 12.2.091 - 2002 ................................................................................................................III
Класс исполнения в зависимости от условий применения по
ГОСТ Р ЕН 1434-1-2011..................................................................................................................А
Исполнение по устойчивости и прочности к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008..........................................L1
Степень защиты, обеспечиваемая оболочками
по ГОСТ 14254 -96 .............................................................. IP56 категория 2
Климатические условия при транспортировании:
- температура окружающего воздуха, оС,....................................от минус 25 до плюс 55
- относительная влажность окружающего воздуха, %, до 95, при температуре 35 оС
- атмосферное давление, кПа,............................................................от 84,0 до 106,7
Габаритные размеры вычислителя, мм, не более.......................... 110 х 90 х 40
Масса, кг (в зависимости от номинального диаметра датчика расхода)
Средний срок службы, лет, не менее,.......................................
от 1 до 17 12 75000
Средняя наработка на отказ, ч, не менее....................................
наносится типографским способом на эксплуатационную документацию и на переднюю панель вычислителя счетчика методом офсетной печати или лазерной гравировки.
Комплект поставки счетчика соответствует таблице 6.
Таблица 6
| Наименование и условное обозначение | Количество |
| Вычислитель | 1 |
| Датчик расхода ультразвуковой | 1 |
| Комплект датчиков температуры | 1 |
| Паспорт "Теплосчетчик СКМ - 2К" | 1 |
| Руководство по эксплуатации "Теплосчетчик СКМ-2К" | 1 |
| Упаковка | 1 |
| Методика поверки | 1 |
осуществляется по документу МРБ МП.2451-2014 «Теплосчетчики СКМ-2К. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 02.12.2014 г.
Основные средства поверки приведены в таблице 7.
Таблица 7
| Наименование, тип | Основные метрологические и технические характеристики |
| 1 | 2 |
| Установка для поверки счетчиков воды | Диапазон воспроизведения расходов от 0,03 до 500 м3/ч. Пределы допускаемой относительной погрешности измерения ±0,33 % |
| Частотомер Ч3-34 | ТУ 4.И22.721.032-71. Погрешность измерения частоты ± 0,01 %. |
| Магазин сопротивлений Р4831 | Диапазон измерения от 0,002 Ом до 111111,10 Ом. Пределы допускаемой погрешности, %, 5 = ± (0,02+2x10-6(Rmax/R-1)} |
| Стенд проверки герметичности | Диапазон измерений: от 0 до 4 МПа, манометр кл. т. 1,5 |
Методика измерений приведена в руководстве по эксплуатации «Теплосчетчик СКМ-2К»
Нормативные и технические документы, устанавливающие к теплосчетчикам СКМ-2К
ГОСТ Р 52931-2008 “Приборы контроля и регулирования технологических процессов. Общие технические условия”.
ГОСТ Р 51522.1-2011 “Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний”.
ГОСТ 51649-2000. “Теплосчетчики для водяных систем теплоснабжения. Общине технические условия”.
ГОСТ Р ЕН 1434-1-2011 ”Теплосчетчики. Общие требования”.
ГОСТ Р ЕН 1434-2-2011 ”Теплосчетчики. Требования к конструкции”.
ГОСТ Р ЕН 1434-4-2011 ”Теплосчетчики. Испытания с целью утверждения типа”.
ТУ ВУ 101138220.012-2014 “Теплосчетчики СКМ-2К. Технические условия”.
МРБ МП.2451-2014 «Теплосчетчики СКМ-2К. Методика поверки».
