| Номер в госреестре | 61926-20 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | СКМ-2К |
| Изготовитель | ООО "ВОГЕЗЭНЕРГО", Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 30.12.2025 |
| МПИ (интервал между поверками) | 4 года - при выпуске из производства и 2 года - при периодической поверке |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики СКМ-2К (далее по тексту - счетчики) предназначены для измерения, регистрации и индикации тепловой энергии, которая отдается в системах теплоснабжения жидкостью, называемой теплоносителем, объема, массы, объемного расхода, температуры, разности температур теплоносителя. Каналы измерения давления отсутствуют, значения давления устанавливаются программно.
По конструктивному решению счетчики являются составными (компактными), многофункциональными микропроцессорными устройствами со встроенным жидкокристаллическим цифробуквенным индикатором.
В состав счетчика входят:
- вычислитель теплосчетчика СКМ-2К, совмещенный с электронным блоком датчиков потока;
- ультразвуковой датчик потока, неразрывно связанный с вычислителем;
- комплект платиновых датчиков температуры Pt500 по СТБ ЕN 60751-2011, ГОСТ 6651-2009.
Принцип работы счетчика основан на измерении параметров теплоносителя в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.
Для вычисления расхода производится измерение времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению потока теплоносителя и против него.
Обозначение, назначение и формулы расчета тепловой энергии и массы представлены в таблице 1.
Таблица 1
| Назначение | Формула расчета тепловой энергии | Формула расчета массы | Обозначен ие исполнени я | Примечание | |
| Для измерения количества потребленной тепловой энергии | Закрытая система тепло снабжения | Е1 = М1-(Ь1 - h2) | М1= V1- р1 | U1 | Датчики для измерения q1, 01 установлены в подающем трубопроводе, датчик для измерения 02 - в обратном трубопроводе. |
| Е1 = М2-(Ы — h2) | М2= V2- Р2 | U2 | Датчик для измерения 91 установлен в подающем трубопроводе, датчики для измерения q2, 02 - в обратном трубопроводе. | ||
| Открытая система тепло снабжения | -л л - --ч IN 1 1 w | -H <N ^ <N > > 1 1 II -л (N | А5 | Датчики для измерения q1, 01 установлены в подающем трубопроводе, датчики для измерения q2, 02 - в обратном трубопроводе, температура в трубопроводе холодной воды 05 задана программно. | |
| Система горячего водоснабжения без рециркуляции | Ei = Mi- (hi - hs) | Mi- Vi- pi | A3 | Датчики для измерения q1, 01 установлены в подающем трубопроводе, датчик для измерения 05 - в трубопроводе холодной воды. | |
Счетчики осуществляют:
- вычисление, индикацию и регистрацию тепловой энергии [GJ];
- измерение, индикацию и регистрацию объема теплоносителя [m3], время работы [h], время работы без ошибок [h];
- измерение и индикацию расхода теплоносителя [m3/h], температуры воды в прямом потоке [°С], температуры воды в обратном потоке [°С];

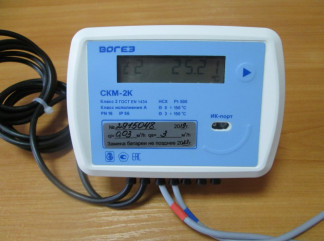

- вычисление и индикацию разности температур [°С], тепловой мощности [kW]. Внешний вид счетчика приведен на рисунке 1.
Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам счетчика приведена на рисунке 2.
Клеймо - наклейка
Вычислитель теплосчетчика имеет встроенное программное обеспечение.
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера. Основными функциями программного обеспечения являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерения, представление результатов измерений и вспомогательной информации, организация и управление интерфейсом пользователя. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений, функционально невозможно. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий». Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | СКМ-2К |
| Номер версии (идентификационный номер) ПО, не ниже | Ver 1.хх |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 56108 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-16 |
Таблица 3 — Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Рабочая среда | вода |
| Диапазон измерения температуры теплоносителя, °С | от 0 до 150 |
| Диапазон измерения разности температур теплоносителя, °С | от 3 до 150 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Пределы допускаемой абсолютной погрешности при преобразовании температуры вычислителем (без учета погрешности датчиков температуры), °С | ± 0,3 |
| Пределы допускаемой относительной погрешности при измерении разности температур датчиками температуры, % | ± (0,5 + 3-A0min/A0) 1) |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии вычислителем, % | + (0,5 + A0min/A0) |
| Примечание 1) Д0 — разность температур в подающем и обратном трубопроводах, °С; A0min — минимально допустимая разность температур в подающем и обратном трубопроводах, °С. | |
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплосчетчиком указаны в таблице 4.
| Класс точности по ГОСТ EN 1434-1-2018 (СТБ ГОСТ Р 51649-2004) | Диапазон измерения расхода | Пределы допускаемой относительной погрешности E, % |
| 2 (В) | 0,04qs < q < qs | ± (3 + 4-A0min/A0) |
| qi < q < 0,04qs | ± (3 + 4-A0min/A0 + 0,02qp/q) |
Пределы допускаемой относительной погрешности при измерении объема теплосчетчиком указаны в таблице 5.
| Таблица 5 | ||
| Класс точности по ГОСТ EN 1434-1-2018 (СТБ ГОСТ Р 51649-2004) | Диапазон измерения расхода | Пределы допускаемой относительной погрешности Ef, % |
| 2(В) | 0,04 qs < q < qs | ± 2 |
| qi < q < 0,04 qs | ± (2 + 0,02qp/q), но не более 5 | |
Таблица 6
Диапазоны измерения расхода представлены в таблице 6.
| Размеры фланцевого соединения DN | Размеры резьбового соединения | Минимальный расход qi, м3/ч | Постоянный (номинальный) расход qp, м3/ч | Максимальный расход qs, м3/ч | Весовой коэффициент импульса, Kv, л/имп |
| 15 | G% B | 0,03 | 1,5 | 3,0 | от 0,001 до 10,000 |
| 20 | G1 B | 0,05 | 2,5 | 5,0 | |
| 25 | G 1/ В | 0,07 | 3,5 | 7,0 | |
| 32 | G 1/ В | 0,12 | 6,0 | 12,0 | |
| 40 | G2 B | 0,20 | 10,0 | 20,0 | |
| 50 | - | 0,30 | 15,0 | 30,0 | |
| 65 | - | 0,50 | 25,0 | 50,0 | |
| 80 | - | 1,80 | 90,0 | 180,0 | |
| 100 | - | 2,80 | 140,0 | 280,0 | |
| 150 | - | 6,30 | 315,0 | 630,0 | |
| 200 | - | 11,00 | 550,0 | 1100,0 | |
| 250 | - | 18,00 | 900,0 | 1800,01) | |
| 300 | - | 25,00 | 1250,0 | 2500,01) | |
| Примечание 1) применение датчиков потока DN250 и DN300 в сфере законодательной метрологии допускается при условии, что их наибольший расход не превышает значение в 1100 м3/ч. | |||||
| Наименование характеристики | Значение |
| Количество разрядов ЖКИ | 1x8 |
| Номинальные диаметры фланцевых соединений (DN) датчиков потока, мм | от 15 до 300 |
| Резьбовые размеры концевых соединений датчиков потока | G% B, G1 B, G1/ B, G 1/ В, G2 B |
| Номинальное напряжение питания встроенной батареи, В | 3,6 |
| Емкость встроенной батареи, Ач, не менее | 1,8 |
| Срок службы батареи, лет, не менее | 4 |
| Класс оборудования по защите от поражения электрическим током по ГОСТ IEC 61010-1-2014 | III |
| Класс исполнения в зависимости от условий применения по ГОСТ EN 1434-1-2018 | А |
| Исполнение по устойчивости и прочности к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 | N2 |
| Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 | IP56 категория 2 |
| Климатические условия при транспортировании: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от минус 25 до плюс 55 до 95 при температуре 35 °С от 84,0 до 106,7 |
| Габаритные размеры вычислителя, мм, не более | 110 х 90 х 40 |
| Масса, кг (в зависимости от номинального диаметра датчика потока) | от 1 до 17 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 75000 |
наносится на лицевую панель вычислителя методом шелкографии, на титульный лист руководства по эксплуатации - типографским способом.
Комплект поставки счетчика приведен в таблице 8. Таблица 8 - Комплект поставки счетчика
| Наименование | Количество, шт. |
| Вычислитель | 1 |
| Комплект датчиков температуры | 1 |
| Датчик потока ультразвуковой | 1 |
| Паспорт "Теплосчетчик СКМ - 2К" | 1 |
| Руководство по эксплуатации "Теплосчетчик СКМ-2К" | 1 |
| Упаковка | 1 |
| Методика поверки | по требованию |
осуществляется по документу МРБ МП.2451-2014 «Теплосчетчики СКМ-2К. Методика поверки», утвержденному БелГИМ 02.10.2014 г. с извещением об изменении №2 от 03.03.2020 г.
Основные средства поверки:
-установка поверочная для поверки методом измерения расхода с диапазоном измерений от 0,03 до 500 м3/ч и пределом относительной погрешности ±0,33 %;
-частотомер 43-34, погрешность измерений частоты ±0,01%;
-мера электрического сопротивления многозначная МС3071, класс 0,001/1,4-10-6; -магазин сопротивлений Р4831, 3-й разряд по ГОСТ 23737.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель вычислителя, на винты крепления верхней крышки вычислителя, а также в свидетельство о поверке.
приведены в эксплуатационном документе.
ТУ BY 101138220.012-2014 "Теплосчетчики СКМ-2К. Технические условия”.
