| Номер в госреестре | 61928-15 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | Гранд ТК(М) |
| Изготовитель | Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»), г. Ростов-на-Дону |
| Год регистрации | 2015 |
| Срок свидетельства | 17.06.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа Гранд ТК(М) (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014 или паров сжиженного газа по ГОСТ 20448-90, а также других неагрессивных газов.
Принцип действия счетчиков основан на зависимости частоты колебаний струи в струйном генераторе от расхода газа. Колебания струи в струйном генераторе преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через счетчик. Импульсный сигнал преобразуется в аналогово-цифровом блоке в значение прошедшего через счетчик объема газа, корректируется по температуре и регистрируется с нарастающим итогом.
Счетчики состоят из:
- преобразователя расхода газа, состоящего из струйного генератора и пьезоэлемента;
- аналого-цифрового блока в кожухе;
- элемента питания;
- корпуса счетчика с присоединительными патрубками.
В счетчиках используется специализированная микросхема с датчиком температуры. Данные об измеренных значениях температуры передаются в программный модуль, который вычисляет значение объема газа при температуре плюс 20 °С.
В зависимости от пределов допускаемой относительной погрешности счетчики выпускаются в исполнении 1 или 2.

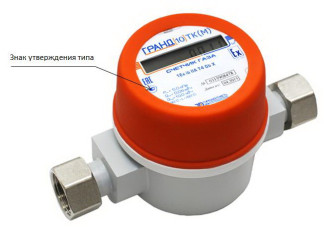

Общий вид счетчиков представлен на рисунке 1.
Рисунок 2 - Схема пломбирования счетчиков газа Г ранд ТК(М)
Счетчики содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения. Счетчик обеспечивает идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 1.11.2010 |
| Номер версии (идентификационный номер) ПО | не ниже 01 |
| Цифровой идентификатор ПО | 76СС |
| Другие идентификационные данные | — |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики счетчиков приведены в таблице 2.
Таблица 2
| Характеристика | Г ранд - 4 ТК(М) | Г ранд - 6 ТК(М) | Гранд - 10 ТК(М) | Гранд - 16 ТК(М) | Гранд - 25 ТК(М) |
| Диаметр условный, мм | 20; 25;32 | 25; 32 | 40 | ||
| Максимальный расход, Qmax, м3/ч | 4 | 6 | 10 | 16 | 25 |
| Диапазон измерений Qmin /Q max | 1:100 | 1:140 | 1:160 | ||
| Пределы допускаемой относительной погрешности измерений объема газа, % в диапазоне расходов: Qmin < Q < 0,2 Qmax: 0,2 Qmax < Q <Qmax для исполнения 1: для исполнения 2: | ± 2,5 ± 1,0 ± 1,5 | ||||
| Характеристика | Г ранд - 4 ТК(М) | Г ранд - 6 ТК(М) | Гранд - 10 ТК(М) | Гранд - 16 ТК(М) | Гранд - 25 ТК(М) |
| Порог чувствительности, м3/ч | 0,038 | 0,040 | 0,060 | 0,095 | 0,150 |
| Избыточное давление, кПа, не более | 5 | ||||
| Падение давления при Qmax, кПа, не более | 1,5 | ||||
| Количество разрядов отсчетного устройства | 9 | ||||
| Напряжение питания встроенного источника питания, В | 3,6 | ||||
| Срок службы батареи, лет, не менее | 10 | ||||
| Масса, кг, не более | 1,7 | 3,0 | |||
| Г абаритные размеры (длина, ширина, высота), мм, не более | 193х110х112 | 220х130х135 | |||
| Маркировка взрывозащиты | 1 Ex ib IIA T4 Gb X | ||||
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, атмосферное давление, кПа | от минус 30 до плюс 50 до 95 при температуре плюс 35 °С от 84 до 106,7 | ||||
| Наработка на отказ, ч, не менее | 90 000 | ||||
| Средний срок службы, лет, не менее | 20 | ||||
| Степень защиты по ГОСТ 14254-96 | IP65 | ||||
наносится на лицевую панель счетчиков методом аппликации и на первый лист паспорта типографским способом.
Комплект поставки счетчиков приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во | Примечание |
| Счетчик газа Г ранд ТК(М) | GFGB.00.00.000 | 1 шт. | В соответствии с заказом |
| Счетчик газа Г ранд ТК(М) Паспорт | GFGB.00.00.000 ПС | 1 экз. | |
| Счетчик газа Г ранд ТК(М) Методика поверки | 1 экз. | Допускается поставлять один экземпляр в один адрес отгрузки | |
| Прокладка | ПМБ | 1 шт. | по ГОСТ 23358-87 |
| Прокладка с фильтром | - | 1 шт. | |
| Упаковка | - | 1 шт. |
осуществляется по документу МП 61928-15 «Счетчики газа Гранд ТК(М). Методика поверки», утвержденному ФГУП «ВНИИМС» 23 сентября 2015 г.
Основные средства поверки:
- установка поверочная СПУ-5, диапазон расходов от 0,016 до 25 м3/ч, пределы относительной погрешности ± 0,35 % (± 0,45 %);
- установка поверочная СПУ-3, диапазон расходов от 0,016 до 40 м3/ч, пределы относительной погрешности ± 0,4 % (± 0,5 %).
Методика измерений в паспорте «Счетчик газа Гранд ТК(М). Паспорт GFGB.00.00.000
ПС».
Нормативные и технические документы, устанавливающие требования к счетчикам газа Гранд-ТК(М)
1. ТУ 4213-026-70670506-2015 Счетчик газа Гранд ТК(М). Технические условия.
| Зарегистрировано поверок | 3888 |
| Поверителей | 42 |
| Актуальность данных | 17.09.2024 |
