Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные NI 9207, 61937-15

Назначение

Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные NI 9207 (далее - модули) предназначены для измерений напряжения и силы постоянного тока, в том числе с выходов первичных измерительных преобразователей различных величин.

Описание

Конструктивно модули выполнены в виде микроэлектронной сборки на многослойной печатной плате, заключенной в металлический корпус, на передней панели которого расположен 37-ти контактный разъём DSUB, а на задней - разъем интерфейса для установки в шасси. Модули применяются совместно с шасси (базовым блоком) серии NI Compact-DAQ или NI CompactRIO, управляющим компьютером и программным обеспечением. В качестве управляющего компьютера может использоваться внешняя ПЭВМ, подключенная к шасси посредством интерфейсов USB или Ethernet, или устанавливаемый в шасси NI CompactRIO контроллер.

Модуль имеет 16 измерительных каналов аналогового ввода: 8 каналов напряжения и 8 токовых каналов, при этом может быть использовано как дифференциальное, так и несимметричное подключение к входным каналам модуля.

Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных электрических сигналов 24-битным дельта-сигма АЦП, дальнейшей обработке информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер (контроллер).

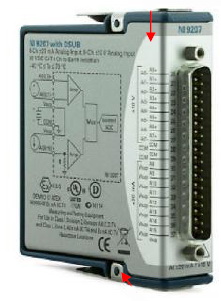

Внешний вид модулей и места нанесения наклеек приведены на рисунке 1. Пломбирование от несанкционированного доступа предусмотрено путем установки фирменной заклепки.

Программное обеспечение

Программное обеспечение (драйвер) выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения результатов измерений и расчетных величин.

Идентификационные данные (признаки) ПО указаны в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077 - 2014.

Технические характеристики

Количество измерительных каналов:

напряжения постоянного тока...........................................................................................................8;

силы постоянного тока.......................................................................................................................8.

Диапазон измерений напряжения постоянного тока, В.............................................± 10,4.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ..............................................................................................................± (5,2 10"3иизм + 4,2),

где иизм - измеренное значение напряжения, мВ.

Диапазон измерений силы постоянного тока, мА.........................................................± 22.

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мкА......................................................................................................................± (8,7-10"3-Аизм + 11),

где Аизм - измеренное значение силы постоянного тока, мкА.

Входное сопротивление измерительных каналов:

напряжения постоянного тока, ГОм, не менее..............................................................................1,0;

силы постоянного тока, Ом..............................................................................................................85;

Рабочие условия эксплуатации:

температура окружающего воздуха, °С................................................................от минус 40 до 70;

относительная влажность воздуха, %,.............................................................................от 10 до 90;

атмосферное давление, кПа..........................................................................................от 84 до 106,7.

Потребляемая от шасси мощность, мВт, не более........................................................... 295.

Габаритные размеры (высота х глубина х ширина), мм, не более...................80 х 74 х 20.

Масса, кг, не более ..........................................................................................................0,141.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на боковую часть модулей.

Комплектность

Комплектность поставки представлена в таблице 2.

Таблица 2

Поверка

осуществляется по документу 9207.01-2015 МП «Инструкция. Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные NI 9207. Методика поверки», утвержденному ООО «КИА» 24 августа 2015 г.

Основные средства поверки:

- калибратор многофункциональный Calibro 140 (рег. № 39949-08): диапазон воспроизведения напряжения постоянного тока от 0,1 мВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± 0,0055 %; диапазон воспроизведения силы постоянного тока от 0 до 20 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± 0,02 %.

Сведения о методах измерений

Преобразователи напряжения и силы тока измерительные аналого-цифровые модульные NI 9207. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к преобразователям напряжения и силы тока измерительным аналого-цифровым модульным NI 9207

1.    ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

3.    ГОСТ 8. 022-91 « ГСИ. Государственный первичный и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16...30 А»
