Измерители сопротивления и температуры модульные NI 9216, NI 9217, NI 9226, 61939-15

Назначение

Измерители сопротивления и температуры модульные NI 9216, NI 9217, NI 9226 (далее - модули) предназначены для измерений электрического сопротивления постоянному току с выходов платиновых термометров сопротивления и преобразования электрических сигналов в значения температуры.

Описание

Конструктивно модули выполнены в виде микроэлектронной сборки на многослойной печатной плате, заключенной в металлический корпус, на передней торцевой панели которого расположен сигнальный разъем, а на задней - разъем интерфейса для установки в шасси. Модули NI 9216 и NI 9226 комплектуются 36-ти контактным разъемом с винтовыми зажимами для подключения термометров сопротивления (ТС) или 37-ти контактным разъёмом DSUB. Модули NI 9217 комплектуются только 16-ти контактным разъемом с винтовыми зажимами для подключения ТС.

Модули применяются совместно с шасси (базовым блоком) серий NI Compact-DAQ или NI CompactRIO, управляющим компьютером и программным обеспечением. В качестве управляющего компьютера может использоваться внешняя ПЭВМ, подключенная к шасси посредством интерфейсов USB или Ethernet, или устанавливаемый в шасси контроллер.

Модуль NI 9217 имеет 4 независимых измерительных канала, модули NI 9216 и NI 9226 имеют по 8 измерительных каналов, при этом все модули обеспечивают подключение ТС по трехпроводной и четырехпроводной схемам с током питания ТС 1 мА.

Принцип действия модулей основан на согласовании, усилении, аналогово-цифровом преобразовании входных сигналов электрического сопротивления постоянному току 24-битным дельта-сигма АЦП, вычислении значений температуры по известным номинальным статическим характеристикам ТС, дальнейшей обработке информации в ПК, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Управление режимами и обработка измерительной информации производятся с помощью программного обеспечения, установленного на внешний компьютер (контроллер).

В модулях реализованы режим измерений с высоким разрешением (с периодом опроса 200 мс на канал) и режим высокой скорости измерений (с периодом опроса 2,5 мс на канал).

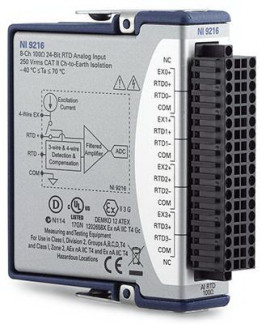

Внешний вид модулей NI 9216 и NI 9226 и места для наклеек и пломбирования приведены на рисунке 1. Внешний вид модулей NI 9217 и места для наклеек и пломбирования приведены на рисунке 2. Пломбирование от несанкционированного доступа предусмотрено путем установки фирменной заклепки.

w

БХОф-

KTOfc

RT00-

COM

EX1+"

RTOH

RTD1-

COM

ЕХ2Г

кто?♦

ftTD2-

COM_

EX3*=

ftT03*

ЧТ03-

COM

Nc"

................

® '©» ©.30

W0etbS?^x

Место нанесения знака /

|Й&.

Место нанесения знака

Программное обеспечение

Программное обеспечение (драйвер) выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения результатов измерений и расчетных величин.

Идентификационные данные (признаки) ПО указаны в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «низкий» по Р 50.2.077 - 2014.

Технические характеристики

Измеритель сопротивления и температуры модульный NI 9216

Количество измерительных каналов.....................................................................................8.

Номинальное сопротивление подключаемых ТС, Ом.....................................................100.

Диапазон измерений сопротивления постоянному току, Ом............................от 0 до 400.

Диапазон измерений температуры (с применением ТС),°С...............от минус 200 до 850.

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом:

с четырехпроводной схемой подключения ТС

Пределы допускаемой абсолютной погрешности измерений температуры (с

применением ТС без учёта погрешности ТС), °С:

с четырехпроводной схемой подключения ТС

с трехпроводной схемой подключения ТС

Измеритель сопротивления и температуры модульный NI 9226

Количество измерительных каналов.....................................................................................8.

Номинальное сопротивление подключаемых ТС, Ом................................................... 1000.

Диапазон измерений сопротивления постоянному току, Ом..........................от 0 до 4000.

Диапазон измерений температуры (с применением ТС),°С...............от минус 200 до 850.

Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, Ом:

с четырехпроводной схемой подключения ТС

Пределы допускаемой абсолютной погрешности измерений температуры (с применением ТС без учёта погрешности ТС), °С:_

Измеритель сопротивления и температуры модульный NI 9217

Количество измерительных каналов.....................................................................................4.

Номинальное сопротивление подключаемых ТС, Ом.....................................................100.

Диапазон измерений сопротивления постоянному току, Ом............................от 0 до 400.

Диапазон измерений температуры (с применением ТС),°С...............от минус 200 до 850.

Пределы допускаемой абсолютной погрешности измерений температуры (с применением ТС без учёта погрешности ТС):

с четырехпроводной схемой подключения ТС

Общие характеристики Рабочие условия эксплуатации:

температура окружающего воздуха, °С................................................................от минус 40 до 70;

относительная влажность воздуха, %,.............................................................................от 10 до 90;

атмосферное давление, кПа..........................................................................................от 84 до 106,7.

Потребляемая от шасси мощность, Вт, не более

NI 9216 ............................................................................................................................................ 1,48;

NI 9226 ............................................................................................................................................ 1,20;

NI 9217 ............................................................................................................................................ 0,35.

Габаритные размеры (высота х глубина х ширина), мм, не более...................80 х 74 х 20.

Масса, кг, не более:

NI 9216 и NI 9226.........................................................................................................................0,156;

NI 9217 .......................................................................................................................................... 0,142.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на боковую часть модулей.

Комплектность

Комплектность поставки представлена в таблице:

Поверка

осуществляется по документу 92161726.01-2015МП «Инструкция. Измерители сопротивления и температуры модульные NI 9216, NI 9217, NI 9226. Методика поверки», утвержденному ООО «КИА» 24 августа 2015 г.

Основные средства поверки:

- магазин электрических сопротивлений Р4834 (рег. № 11326-88): диапазон воспроизведения сопротивления постоянному току 0,01 Ом до 11111,1 Ом, класс точности 0,02/2,5-10-7

Сведения о методах измерений

Измерители сопротивления и температуры модульные NI 9216. Руководство по эксплуатации.

Измерители сопротивления и температуры модульные NI 9217. Руководство по эксплуатации.

Измерители сопротивления и температуры модульные NI 9226. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к измерителям сопротивления и температуры модульным NI 9216, NI 9217, NI 9226

1.    ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия».

2.    ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».

3.    ГОСТР 8.625-2006 «ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
