| Номер в госреестре | 61944-15 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | PrinCe i80 |
| Изготовитель | "Shanghai HuaCe Navigation Technology Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 23.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая PrinCe i80 предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая PrinCe i80 (далее - PrinCe i80) - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно PrinCe i80 представляет собой цилиндр-моноблок, который объединяет спутниковую геодезическую антенну и приемник в едином корпусе.
Управление PrinCe i80 осуществляется с помощью панели управления, персонального компьютера, контроллера или web-интерфейса. Принимаемая со спутников информация записывается во внутреннюю память приемника. Объем внутренней энергонезависимой памяти PrinCe i80 составляет 16 Гбайт (опционально 32 или 64 Гбайт). В PrinCe i80 установлены заменяемые Li-Ion аккумуляторы питания.
На боковой панели PrinCe i80 расположен жидкокристаллический дисплей с двумя светодиодными индикаторами (индикатор статуса спутников и индикатор передачи поправок) и две кнопки управления: кнопка питания для включения/выключения приемника и функциональная кнопка переключения. Опционально вместо жидкокристаллического дисплея с двумя светодиодными индикаторами на приборе могут быть установлены только светодиодные индикаторы статуса спутников, питания, передачи поправок, и индикатор записи данных.
В нижней части корпуса PrinCe i80 расположены следующие порты и разъемы:
- COM порт с семиштырьковым разъемом для подключения внешнего источника питания и вывода измеренной информации на персональный компьютер;
- порт USB с семиштырьковым разъемом для обмена данными с внешними носителями информации и установки встроенного программного обеспечения;
- порт с разъемом TNC для подключения внешней радиоантенны;
- отсек для аккумуляторов питания, внутри которого находится слот для установки SIM карты.

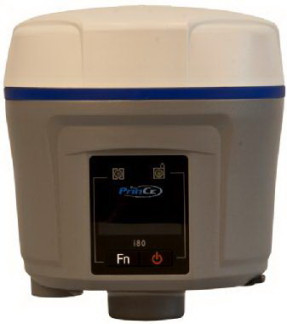

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой PrinCe i80
Пломбирование крепёжных винтов корпуса приемника PrinCe i80 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
PrinCe i80 имеет встроенное ПО «МПО 0.9.20», ПО контроллера «LandStar», а также ПО «CHC Geomatics Office (CGO)», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | МПО 0.9.20 | LandStar | CHC Geomatics Office (CGO) |
| Номер версии (идентификационный номер ПО), не ниже | 0.9.20 | 6.1.1.6002 | 1.0.3 |
| Цифровой идентификатор ПО | F928A8B3 | 74EB6573 | 0DB8D137 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2
| Наименование характеристик | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 220 |
| Принимаемые сигналы | GPS: L1C/A, L1C, L2C, L2E, L5 ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3 Galileo: E1, E5A, E5B, E5AltBOC BeiDou: B1, В2 SBAS: WAAS, EGNOS, MSAS, QZSS, GAGAN, СДКМ |
| Режимы измерений приращений координат | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)» |
| Тип антенны | Встроенная, Внешняя**, модели A220GR, PrinCe Compact, Compact2, Geodetic |
| Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Статика»*, мм: - в плане - по высоте | (2,5 + 0,5-10-6-D) (3,5 + 0,5-10-6-d) где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Быстрая статика», мм: - в плане - по высоте | (5 + 1-10-6-D) (10,0 + 0,5-10-6-D) где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений приращений координат в режимах «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | (8+ 1-10-6-D) (15+ 1-10-6-D) где D - измеряемое расстояние в мм |
| Источник электропитания: - напряжение, В | Внутренний 7,4 |
| Диапазон рабочих температур, °С | от минус 45 до плюс 65 |
| Г абаритные размеры, (Ш x В), мм | 124x140 |
| Масса приёмника, не более, кг | 1,5 |
Лист № 4 Всего листов 5
* - указанные точности надежны и достижимы при устойчивом закреплении аппаратуры над пунктами, открытом небосводе, отсутствии электромагнитных помех и многолучевого распространения сигналов со спутников, а также хорошей конфигурации спутниковых группировок и нормальных атмосферных условиях. Следуя рекомендациям, необходимо отслеживание минимум 5 рабочих спутников. При наблюдении базовых линий свыше 30 км необходимо использование точных эфемерид спутников;
** - по требованию заказчика.
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус PrinCe i80.
Таблица 3
| Наименование | Количество, ед. |
| Приёмник | 1 |
| Кабель интерфейсный COM | 1 |
| Кабель интерфейсный USB | 1 |
| Радиоантенна | 1 |
| Аккумулятор | |
| Кабель OTG | 1 |
| Зарядное устройство | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки». Перечень основного оборудования, необходимого для поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.750-2011.
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая PrinCe i80. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe i80
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
4. Техническая документация «Shanghai HuaCe Navigation Technology Ltd», КНР.
