| Номер в госреестре | 61945-15 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | PrinCe X91 |
| Изготовитель | "Shanghai HuaCe Navigation Technology Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 23.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая PrinCe X91 предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая PrinCe X91 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.

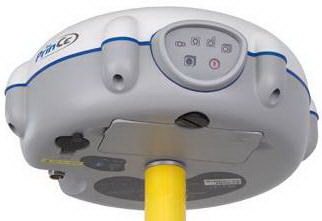

Конструктивно аппаратура геодезическая спутниковая PrinCe X91 представляет собой пластиковый прорезиненный корпус, который может вмещать в себя спутниковую геодезическую антенну и приёмник, и управление которым осуществляется с помощью персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память.
На передней панели аппаратуры геодезической спутниковой PrinCe X91 расположены кнопка питания и кнопка переключения, а также светодиодные индикаторы статуса спутников, питания, поправок и записи данных. В нижней части корпуса аппаратуры геодезической спутниковой PrinCe X91 расположен отсек для съёмного аккумулятора.
Аппаратура геодезическая спутниковая PrinCe X91 оснащена следующими портами:
- 1 LEMO порт RS-232 / USB с десятиштырьковым разъёмом для связи с персональным компьютером или контроллером, а также для подключения внешнего источника питания;
- 1 TNC-разъем для подключения радиоантенны;
- 1 TNC разъем для подключения спутниковой геодезической антенны (для приёмников с внешней антенной);
- 1 гнездо установки SIM-карты для обеспечения GSM/GPRS-соединения.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой PrinCe X91 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Аппаратура геодезическая спутниковая PrinCe X91 имеет встроенное ПО «МПО», ПО контроллера «LandStar», а также ПО «CHC Geomatics Office (CGO)», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | МПО | LandStar | CHC Geomatics Office (CGO) |
| Номер версии (идентификационный номер ПО), не ниже | 8.18 | 6.1.0.6596 | 1.0.3 |
| Цифровой идентификатор ПО | 6DAFF7EC | 7086ACCA | 264B05B7 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 -2014.
Таблица 2
| Наименование характеристик | Значение характеристики |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 220 |
| Принимаемые сигналы | GPS: L1, L2, L2C, L5 ГЛОНАСС: L1, L2, L3 Galileo: E1, E5A, E5B BeiDou: B1, В2 SBAS: WAAS, EGNOS, MSAS, QZSS, СДКМ |
| Режимы измерений приращений координат | «Статика», «Кинематика», «Кинематика в реальном времени (RTK)» |
| Тип антенны | Внутренняя Внешняя*, модели A220GR, PrinCe Compact, PrinCe Compact2, PrinCe Geodetic |
| Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Статика», мм: - в плане - по высоте | (3,0 + 0,5-10"6-D) (5,0 + 0,5-10"6-d) где D - измеряемое расстояние в мм |
| Наименование характеристик | Значение характеристики |
| Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | (8 + 1-10-6-D) (15 + 1-10-6-D) где D - измеряемое расстояние в мм |
| Источник электропитания: - напряжение, В - ёмкость, Ач | Внутренний - 7,4 Внешний - 9 - 18 Внутренний - 3,4 |
| Диапазон рабочих температур, °С | от минус 45 до плюс 65 |
| Г абаритные размеры, (Д х В), мм, не более | 180 х 80 |
| Масса приёмника, кг, не более | 1,35 |
* - по требованию заказчика.
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой PrinCe X91.
Таблица 3
| Наименование | Количество, ед. |
| Аппаратура геодезическая спутниковая PrinCe X91 | 1 |
| Радиоантенна | 1 |
| ПК-кабель | 1 |
| Аккумулятор для PrinCe X91 | 2 |
| Зарядное устройство для аккумуляторов PrinCe X91 | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Внешняя антенна* (A220GR или PrinCe Compact или PrinCe Compact2 или PrinCe Geodetic) | 1 |
* - по требованию заказчика.
осуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки». Перечень основного оборудования, необходимого для поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.750-2011.
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая PrinCe X91. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой PrinCe X91
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
4. Техническая документация «Shanghai HuaCe Navigation Technology Ltd», КНР.
| Зарегистрировано поверок | 1664 |
| Поверителей | 24 |
| Актуальность данных | 17.09.2024 |
