| Номер в госреестре | 61946-15 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Stonex S10 |
| Изготовитель | "Stonex Europe S.r.l.", Италия |
| Год регистрации | 2015 |
| Срок свидетельства | 23.10.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Stonex S10 предназначена для измерений координат (приращений координат) точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая Stonex S10 (далее - Stonex S10) -геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно Stonex S10 представляет собой моноблок, внутри которого расположены спутниковая геодезическая антенна и приемник. Корпус Stonex S10 включает в себя верхнюю крышку, под которой установлена спутниковая геодезическая антенна, резиновый защитный бампер и пластиковую раму. Управление Stonex S10 осуществляется с помощью панели управления, персонального компьютера или контроллера. Принимаемая со спутников информация записывается во внутреннюю память приемника. Объем внутренней энергонезависимой памяти Stonex S10 составляет 4 Гбайт.
На боковой стороне корпуса Stonex S10 расположена панель управления с двумя кнопками: кнопка питания для включения/выключения приемника и функциональная кнопка,
- и семью светодиодными индикаторами: индикатор статуса записи сырых данных, индикатор питания/зарядки, индикатор статуса спутников, индикаторы статуса беспроводного соединения, индикатор статуса УКВ-соединения и индикатор статуса GSM-соединения.
На тыльной боковой стороне Stonex S10 расположен отсек для аккумуляторов питания, слоты для установки SIM карты и карты памяти формата SD, и кнопка перезагрузки.
Интерфейс Stonex S10 также представлен в нижней части корпуса и включает в себя следующие порты:
- порт RS-232 с пятиштырьковым разъемом LEMO для подключения внешнего источника питания и внешнего радиомодема;
- порт RS-232 с семиштырьковым разъемом LEMO для обмена данными с персональным компьютером и другими внешними устройствами;
- порт с разъемом BNC для подключения внешней радиоантенны;
- порт с разъемом BNC для подключения внешней GSM антенны
Также в нижней части корпуса Stonex S10 расположен встроенный динамик.

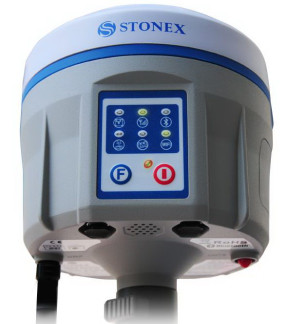

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой Stonex S10
Пломбирование крепёжных винтов корпуса приемника Stonex S10 не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Stonex S10 имеет встроенное ПО «S10-150212(STONEX)», ПО контроллера «SurvCE», а также ПО «Stonex GPSProcessor 4.0», устанавливаемое на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | S10- 150212(STONEX) | SurvCE | Stonex GPSProcessor 4.0 |
| Номер версии (идентификационный номер ПО), не ниже | 150212 | 4.01 | 4.500.110324 |
| Цифровой идентификатор ПО | B7FB1793 | EBDCC4E5 | ABA8C6B5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 -2014.
Таблица 2
| Наименование характеристик | Значение характеристик |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 220 |
| Принимаемые сигналы | GPS: L1C/A, L2C, L2E, L5 ГЛОНАСС: L1C/A, L1P, L2C/A, L2P, L3 Galileo: E1, E5A, E5B BeiDou 2/ COMPASS: B1, В2 SBAS: WAAS, EGNOS, MS AS |
| Режимы измерений приращений координат | «Статика», «Быстрая Статика», «Кинематика», «Кинематика в реальном времени (RTK)» |
| Тип антенны | Встроенная |
| Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Статика», «Быстрая Статика», мм: - в плане - по высоте | (2,5 + 1,0 -10-6 • D)1 (5 + 1 • 10-6 • D)* где D - измеряемое расстояние в мм |
| Допускаемая средняя квадратическая погрешность измерений приращений координат в режиме «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте | (10 + 1 • 10-6 • D) (15 + 1 • 10-6 • d) где D - измеряемое расстояние в мм |
| Источник электропитания: - напряжение, В | Внутренний Li-Ion, 11,1 Внешний, 9 - 22 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 65 |
| Г абаритные размеры, (Диаметр х В), мм | 140x140 |
| Масса приёмника с аккумулятором, модемом и радиоантенной, не более, кг | 1,37 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус Stonex S10.
Таблица 3 - Аппаратура геодезическая спутниковая Stonex S10 база
| Наименование | Количество, ед. |
| Приёмник Stonex S10 | 1 |
| Аккумулятор Li-Ion | 2 |
| Зарядное устройство | 1 |
| Кабель внешнего радиомодема | 1 |
| УКВ антенна | 1 |
| GSM антенна | 1 |
| Мультифункциональный кабель данных | 1 |
| Кейс для транспортировки | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Руководство по эксплуатации на русском языке | 1 |
Таблица 4 - Аппаратура геодезическая спутниковая Stonex S10 ровер
| Наименование | Количество, ед. |
| Приёмник Stonex S10 | 1 |
| Аккумулятор Li-Ion | 2 |
| Зарядное устройство | 1 |
| Угловое миникрепление | 1 |
| УКВ антенна | 1 |
| GSM антенна | 1 |
| Мультифункциональный кабель данных | 1 |
| Кейс для транспортировки | 1 |
| Компакт-диск с ПО и документацией | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется в соответствии с документом ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки». Перечень основного оборудования, необходимого для поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.750-2011.
Методика измерений приведена в документах «Аппаратура геодезическая спутниковая Stonex S10. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Stonex S10
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
4. Техническая документация «Stonex Europe S.r.l.», Италия.
| Зарегистрировано поверок | 244 |
| Поверителей | 13 |
| Актуальность данных | 22.11.2024 |
