| Номер в госреестре | 61952-15 |
| Наименование СИ | Системы измерительные модернизированные |
| Обозначение типа СИ | "АСИС" |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «Геотек» (ООО НПП «Геотек»), г. Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 12.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные модернизированные «АСИС» (в дальнейшем - Системы) предназначены для измерений давления, силы, линейного перемещения, а также для воспроизведений избыточного давления.
Конструкция Систем двухуровневая.
Нижний уровень Систем представлен датчиками соответствующих физических величин и вторичным преобразователем.
Верхний уровень Систем включает в себя ПЭВМ.
Информационная связь между компонентами Систем реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия Систем заключается в измерении физических величин первичными преобразователями с последующим преобразованием измерительной информации во вторичном преобразователе (блоке электронно-преобразующим) в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Модификации Систем отличаются количеством измерительных каналов и их диапазонами измерений.
Перечень измерительных каналов Систем приведён в таблице 1.
Таблица 1
| Наименование | Обозначение | Количество | Первичный | Вторичный | Диапазон | Пределы до- | |
| измерительного | канала | измери- | преобразо- | преобразо- | измерений | пускаемой | |
| канала | тельных каналов, шт. | ватель (датчик) | ватель | канала | приведенной погрешности измерений,% | ||
| ИКД 1-1 | ГТ 5.1.1 | ГТ 6.0.30 | 0 | .1 МПа | |||
| Давление жид | ИКД 2-1 | от 1 до | ГТ 5.1.2 | или | 0 | .2 МПа | ± 1 |
| кости и газа | ИКД 10-1 | 160 | ГТ 5.1.3 | ГТ 6.0.31 | 0 | .10 МПа | |
| ИКД 30-1 | ГТ 5.1.4 | или | 0 | .30 МПа | |||
| Сила сжатия | ИКС 1-1 | ГТ 5.2.1 | ГТ 6.0.32 | 0 | .1 кН | ||
| ИКС 1-2 | ГТ 5.2.2 | 0 | .1 кН | ||||
| ИКС 5-1 | ГТ 5.2.3 | 0 | .5 кН | ||||
| ИКС 5-2 | ГТ 5.2.4 | 0 | .5 кН | ||||
| ИКС 10-1 | ГТ 5.2.5 | 0 | .10 кН | ||||
| ИКС 10-2 | от 1 до 160 | ГТ 5.2.6 | 0 | .10 кН | |||
| ИКС 25-1 | ГТ 5.2.10 | 0 | .25 кН | ± 0,5 | |||
| ИКС 30-1 | ГТ 5.2.7 | 0 | .30 кН | ||||
| ИКС 50-1 | ГТ 5.2.8 | 0 | .50 кН | ||||
| ИКС 50-2 | ГТ 5.2.9 | 0 | .50 кН | ||||
| ИКС 100-1 | ГТ 5.2.14 | 0 | .100 кН | ||||
| ИКС 100-2 | ГТ 5.2.17 | 0 | .100 кН | ||||
| ИКС 500-1 | ГТ 5.2.16 | 0 | .500 кН | ||||
| Наименование измерительного канала | Обозначение канала | Количество измери тельных каналов, шт. | Первичный преобразователь (датчик) | Вторичный преобразо ватель | Диапазон измерений канала | Пределы допускаемой приведенной погрешности измерений,% |
| Относительное линейное перемещение | ИКП 10-1 | от 1 до 160 | ГТ 5.3.1 | 0.. .10 мм | ± 0,5 | |
| ИКП 10-2 | ГТ 5.3.2 | 0.. .10 мм | ||||
| ИКП 10-3 | ГТ 5.3.3 | 0.10 мм | ||||
| ИКП 15-2 | ГТ 5.3.6 | 0.15 мм | ||||
| ИКП 20-1 | ГТ 5.3.4 | 0.20 мм | ± 0,2 | |||
| ИКП 40-1 | ГТ 5.3.5 | 0.40 мм | ||||
| ИКП 80-1 | ГТ 5.3.7 | 0.80 мм | ||||
| ИКП 140-1 | ГТ 5.3.8 | 0.140 мм | ||||
| Воспроизведение избыточного давления | ИКВД 50-2 | от 1 до 40 | ГТ 2.0.20 | 0.50 МПа | ± 0,5 |

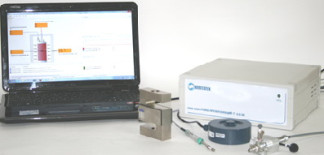

Фотография общего вида Систем представлена на рисунке 1 и фотография Систем с измерительным каналом воспроизведения избыточного давления на рисунке 2.
Системы комплектуются следующими версиями программного обеспечения (ПО):
• ПО АСИС 3.3;
• ПО АСИС 4.
Версия ПО определяется модификацией Систем.
ПО Систем включает в себя метрологически значимое ПО верхнего уровня, отвечающее за функционирование Систем в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей аналогового ввода;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств Системы;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
Идентификационные данные ПО приведены в таблице 2 для версии ПО АСИС 3.3 и в таблице 3 для версии ПО АСИС 4.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ScanDriver.dll |
| Geotek.DeviceIO.Ifacelib.dll | |
| АСИС-Конфигурирование (MeasurerCF G. exe) | |
| Geotek.MeasurerLIB .Metrol ogy2.dll | |
| Geotek.MeasurerLIB .Metrology2. Windows.Forms.dll | |
| AsisMetrology.Client.dll | |
| Номер версии (идентификационный номер ПО) | не ниже 2.2 |
| не ниже 1.3 | |
| не ниже 0.2 | |
| 0.2.4651.483 | |
| не ниже 0.2 | |
| 4.0.167.0 | |
| Цифровой идентификатор ПО | - |
| - | |
| - | |
| 8d8735f993742d6cacc5512b428ffb1a | |
| - | |
| 5a7224f5cb4a425f36c0b5df0b238e11 | |
| Другие идентификационные данные (если имеются) | MD5 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GeotekAsis.exe |
| Asis.Core.dll | |
| AsisMetrology.Client.dll | |
| Asis.Wpf.dll | |
| Номер версии (идентификационный номер ПО) | не ниже 4 |
| не ниже 4 | |
| 4.0.167.0 | |
| не ниже 4 | |
| Цифровой идентификатор ПО | - |
| - | |
| e717f65562d9034ce3c51dd63 ca7a5f 1 | |
| - | |
| Другие идентификационные данные (если имеются) | MD5 |
Защита программного обеспечения и измерительной информации от непреднамерен-
ных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблице 4.
Таблица 4
| Наименование параметра | Значение |
| Диапазон измерений избыточного давления, МПа | от 0 до 30 (в зависимости от модификации) |
| Диапазон измерений силы, кН | от 0 до 500 (в зависимости от модификации) |
| Диапазон измерений линейного перемещения, мм | от 0 до 140 (в зависимости от модификации) |
| Диапазон воспроизведений избыточного давления, МПа | от 0 до 50 |
| Пределы допускаемой приведённой погрешности измерений избыточного давления, % | ± 1 |
| Пределы допускаемой приведённой погрешности измерений силы сжатия, % | ± 0,5 |
| Пределы допускаемой приведённой погрешности измерений линейного перемещения, % | ± 0,2; ± 0,5 |
| Пределы допускаемой приведённой погрешности воспроизведений избыточного давления, % | ± 0,5 |
| Количество каналов измерений избыточного давления, шт. | от 1 до 160 |
| Количество каналов измерений силы сжатия, шт. | от 1 до 160 |
| Количество каналов измерений линейного перемещения, шт. | от 1 до 160 |
| Количество каналов воспроизведений избыточного давления, шт. | от 1 до 40 |
| Напряжение питающей сети, В | от 187 до 242 |
| Частота напряжения питания, Гц | 50 ± 1 |
| Условия эксплуатации: - температура окружающего воздуха, °С: • для датчиков силы (кроме ГТ 5.2.14, ГТ 5.2.16, ГТ 5.2.17) и линейного перемещения; • для остальных составных частей системы, включая ГТ 5.2.14, ГТ 5.2.16, ГТ 5.2.17; - относительная влажность окружающего воздуха, %; - атмосферное давление, кПа | от минус 10 до плюс 35 от плюс 15 до плюс 35 до 80 от 84 до 106,7 |
наносится вверху слева на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведён в таблице 5.
Таблица 5
| Модель | Обозначение | Наименование | Кол-во, шт. |
| ГТ 6.0.30 | ГТЯН.421447.017 | Блок электронно-преобразующий | * |
| ГТ 6.0.31 | ГТЯН.421447.018 | ||
| ГТ 6.0.32 | ГТЯН.421447.020 | ||
| ГТ 5.1.1 | ГТЯН.406515.009 | Датчик давления | * |
| ГТ 5.1.2 | ГТЯН.406515.010 | Датчик давления | * |
| ГТ 5.1.3 | ГТЯН.406515.008 | Датчик давления (10 МПа) | * |
| ГТ 5.1.4 | ГТЯН.406515.011 | Датчик давления (40 МПа) | * |
| ГТ 5.2.1 | ГТЯН.401162.058 | Датчик силы | * |
| ГТ 5.2.2 | ГТЯН.401162.059 | Датчик силы | * |
| ГТ 5.2.3 | ГТЯН.401162.055 | Датчик силы | * |
| ГТ 5.2.4 | ГТЯН.401162.060 | Датчик силы | * |
| ГТ 5.2.5 | ГТЯН.401162.054 | Датчик силы | * |
| ГТ 5.2.6 | ГТЯН.401162.061 | Датчик силы | * |
| ГТ 5.2.7 | ГТЯН.401162.056 | Датчик силы | * |
| ГТ 5.2.8 | ГТЯН.401162.057 | Датчик силы | * |
| ГТ 5.2.9 | ГТЯН.401162.062 | Датчик силы | * |
| ГТ 5.2.10 | ГТЯН.401162.063 | Датчик силы | * |
| ГТ 5.2.14 | ГТЯН.401162.069 | Датчик силы (100 кН) | * |
| ГТ 5.2.16 | ГТЯН.401162.079 | Датчик силы | * |
| ГТ 5.2.17 | ГТЯН.401162.080 | Датчик силы | * |
| ГТ 5.3.1 | ГТЯН.401162.049 | Датчик перемещений | * |
| ГТ 5.3.2 | ГТЯН.401162.051 | Датчик перемещений | * |
| ГТ 5.3.3 | ГТЯН.401162.052 | Датчик перемещений | * |
| ГТ 5.3.4 | ГТЯН.401162.038 | Датчик перемещений | * |
| ГТ 5.3.5 | ГТЯН.401162.045 | Датчик перемещений | * |
| ГТ 5.3.6 | ГТЯН.401162.050 | Датчик перемещений | * |
| ГТ 5.3.7 | ГТЯН.401162.064 | Датчик перемещений | * |
| ГТ 5.3.8 | ГТЯН.401162.081 | Датчик перемещений | * |
| ГТ 2.0.20 | ГТЯН.423124.001 | Устройство управления давлением (50 МПа) | * |
| Система измерительная «АСИС» | ГТЯН.411711.001РЭ | Руководство по эксплуатации | 1 |
| Система измерительная «АСИС» | ГТЯН.411711.001МП | Методика поверки | 1 |
| * - количество определяется заказом | |||
осуществляется по документу ГТЯН.411711.001МП «Система измерительная модернизированная «АСИС». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 30 июня 2015 г.
Перечень основных рекомендуемых средств поверки представлен в таблице 6.
Таблица 6
| Наименование средств поверки и обозначение | Основные метрологические характеристики |
| Калибратор давления портативный Метран 502-ПКД-10П | Диапазон воспроизведения давления от 0 до 2,5 МПа, пределы допускаемой приведенной погрешности ± 0,15 % |
| Манометр цифровой R | Диапазон измерений давления от 0 до 10 МПа Пределы допускаемой основной погрешности ± 0,1 % |
| Манометр цифровой D2 | Диапазон измерений давления от 0 до 70 МПа Пределы допускаемой приведенной погрешности ± 0,1 % |
| Набор плоскопараллельных концевых мер длины 2-Н1 | Набор мер длины концевых плоскопараллельных от 0,5 до 100 мм, класс точности 2 ГОСТ 9038-90 |
| Г оловка микрометрическая серия 152 | Диапазон измерений линейных перемещений от 0 до 50 мм, пределы допускаемой абсолютной погрешности ± 4 мкм |
| Рабочий эталон 2 разряда по ГОСТ 8.640-2014 | Диапазон измерений силы сжатия от 100 Н до 500 кН, пределы допускаемых доверительных границ относительной погрешности при доверительной вероятности 0,95 составляют ± 0,12 % |
Методика измерений приведена в разделе 3 руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к системам измерительным модернизированным «АСИС»
1 ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
2 ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
3 ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений
силы.
4 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
5 Системы измерительные «АСИС». Технические условия. ГТЯН.411711.001ТУ.
