| Номер в госреестре | 61954-15 |
| Наименование СИ | Газоанализатор |
| Обозначение типа СИ | AMA i60 D1-CD |
| Изготовитель | "AVL Emission Test Systems", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

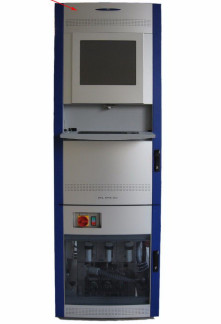

Газоанализатор АМА i60 D1-CD (далее - газоанализатор) предназначен для определения содержания оксида и диоксида углерода, углеводородов (метана), суммы углеводородов, оксидов азота.
Газоанализатор представляет собой стационарный, автоматический прибор непрерывного действия. В состав газоанализатора входят: пламенно-ионизационный анализатор углеводородов (FID), хемилюминесцентный анализатор оксидов азота (CLD), инфракрасный анализатор оксида и диоксида углерода (IRD). В состав газоанализатора входит также микропроцессор, контролирующий режимные параметры измерений и обрабатывающий результаты калибровки и данные измерений. Программное обеспечение позволяет задавать и контролировать режимные параметры, обрабатывать данные, рассчитывать коэффициент избытка воздуха и концентрацию токсичных компонентов в отработавших газах.
Проба газа проходит последовательно через фильтр очистки от механических примесей, фильтр-влагоотделитель и фильтр тонкой очистки от аэрозолей. Одновременно анализируемая проба газа охлаждается до нужной температуры и поступает в зависимости от измеряемых компонентов в соответствующий анализатор.
Принцип действия анализатора углеводородов основан на свойстве атомов углерода ионизироваться в водородном пламени. Ионизированный поток газа пробы вызывает электрический ток между двумя электродами с разностью потенциалов. Значение этого тока прямо пропорционально значению количества атомов углерода.
Принцип действия анализатора оксида и диоксида углерода основан на избирательном поглощении инфракрасного излучения молекулами, имеющими ковалентную связь. Поток инфракрасного света проходит через оптические фильтры, пропускающие для каждого из измеряемых веществ излучение с определенной длиной волны, после чего поступает в измерительную ячейку с анализируемой газовой смесью. В измерительной ячейке поток инфракрасного излучения ослабляется пропорционально концентрации измеряемых веществ за счет поглощения его молекулами измеряемых газов.
Для определения оксидов азота используется хемилюминесцентный анализатор, основанный на эмиссии света молекулами диоксида азота при переходе из возбужденного состояния на нижний энергетический уровень.
Программное обеспечение газоанализатора разделяется на две группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей анализаторов на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует высокому уровню.
Метрологические характеристики анализаторов, указанные в таблице 2, нормированы с учетом ВПО.
Внешнее программное обеспечение IGEM AMA, идентификационные данные которого приведены в таблице 1, не оказывает влияния на метрологические характеристики, не даёт доступа к ВПО и не позволяет вносить в него изменения.
Таблица 1_
| Идентификационные данные (признаки) | IGEM AMA |
| Идентификационное наименование ПО | Platform V2.2.3.1566 |
| Номер версии (идентификационный номер ПО) | V1.5 |
| Цифровой идентификатор ПО | - |
Таблица 2
| Измеряемый компонент | Диапазон измерений объемной доли | Поддиапазон измерений | Пределы допускаемой погрешности | |
| приведенной | относительной | |||
| СО | (0 - 500) млн-1 | от 0 до 50 млн-1 | ±2 % | - |
| св. 50 до 500 млн-1 | - | ±2 % | ||
| СО2 | (0 - 3,3) % | от 0 до 0,33 % | ±2 % | - |
| св. 0,33 до 3,3 % | - | ±2 % | ||
| THC в пересчете на С3Н8 | (0 - 120) млн-1 | от 0 до 12 млн-1 | ±2 % | - |
| св. 12 до 120 млн-1 | - | ±2 % | ||
| CH4 | (0 - 120) млн-1 | от 0 до 12 млн-1 | ±2 % | - |
| св. 12 до 120 млн-1 | - | ±2 % | ||
| КОх | (0 - 50) млн-1 | от 0 до 5 млн-1 | ±2 % | - |
| св. 5 до 50 млн-1 | - | ±2 % | ||
- время прогрева, мин, не более
30
3
380 ±10%,
50/60
5200
от плюс 10 до плюс 40 91 - 105 10 - 80
- время установления показаний, с, не более
- напряжение питания, в
- частота сети, Гц
- средняя наработка на отказ, час, не менее Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
- относительная влажность, %
наносится на титульный лист руководства пользователя и (или) на лицевую панель газоанализатора.
Г азоанализатор АМА i60 D1 -CD Пробоотборник Руководство пользователя Методика поверки
осуществляется в соответствии с документом МП 61954-15 «Газоанализатор АМА i60 D1-CD. Методика поверки», утвержденной зам. Директора ФБУ «Нижегородский ЦСМ" 30 июня 2015 г.
Основные средства поверки:
ГСО-ПГС в баллонах под давлением по ТУ 2114-014-20810646-2014.
Азот особой частоты по ГОСТ 9293-74 в баллонах под давлением.
приведены в руководстве пользователя.
Нормативные документы, устанавливающие требования к газоанализатору АМА i60 D1-CD
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Правила ЕЭК ООН № 83 «Единообразные предписания, касающиеся сертификации транспортных средств в отношении выбросов вредных веществ в зависимости от топлива, необходимого для двигателей».
ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
