| Номер в госреестре | 61955-15 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | ТЭКОН-20ГК |
| Изготовитель | ООО "Крейт", г.Екатеринбург |
| Год регистрации | 2015 |
| Срок свидетельства | 23.10.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные ТЭКОН-20ГК (далее - комплексы) предназначены для измерений расхода и объема природного газа с помощью сужающих устройств (СУ) -диафрагм, осредняющих напорных трубок TORBAR и ANNUBAR 485, а также для измерений температуры, давления и разности давления на СУ.
Принцип действия комплексов основан на непрерывном измерении разности давления, давления, температуры газа с расчетом расхода, объема, приведенных к стандартным условиям, и отображением результатов измерений на дисплее корректора расхода газа.
Комплексы выпускаются в 3 исполнениях, различающихся уровнем точности измерений (А, Б, В) и состоят из следующих компонентов:
- корректор расхода газа ТЭКОН-19ГК с маркировкой взрывозащиты 1Ex d [ib] IIB T3;
- измерительные преобразователи (ИП) давления из таблицы 1 с маркировкой взрывозащиты не ниже 1ExibIIBT3 и цифровым интерфейсным выходом HART;
- ИП разности давления из таблицы 1 с маркировкой взрывозащиты не ниже 1ExibIIBT3 с цифровым интерфейсным выходом HART;
- ИП температуры из таблицы 1 с цифровым интерфейсным выходом HART, маркировкой взрывозащиты не ниже 1ExibIIBT3 и основной абсолютной погрешностью преобразования температуры в интервале ± 0,4 оС;
- термопреобразователи сопротивления утвержденных типов НСХ Pt100, класс А по ГОСТ 6651-2009;
- преобразователи температуры из таблицы 1 с цифровым интерфейсным выходом HART, НСХ Pt100 по ГОСТ 6651-2009, маркировкой взрывозащиты не ниже 1ExibIIBT3 и основной приведенной погрешностью преобразования в интервале ± 0,15 %;
Корректор расхода газа ТЭКОН-19ГК с маркировкой взрывозащиты 1Ex d [ib] IIB T3 состоит из следующих компонентов:
- преобразователь расчетно-измерительный ТЭКОН-19-15 утвержденного типа;
- барьеры искрозащиты с маркировкой взрывозащиты не ниже [Exib] IIB;
- шкаф управления и сигнализации взрывозащищенный типа ШУС, ТУ 3428-005-00213569-2008, с маркировкой взрывозащиты 1Ex d IIB T5.
Комплексы осуществляют измерения расхода и объема природного газа, приведённых к стандартным условиям, в соответствии с ГОСТ 30319.2-96, ГОСТ 8.586.5-2005, МИ 31732008, МИ 2667-2011.
Комплексы обеспечивают обмен данными с компьютером (ПК) по цифровому интерфейсу RS485 для конфигурирования, ввода в ручном и автоматическом режимах значений условно-постоянных параметров газа (полный и неполный компонентный состав, плотность при стандартных условиях, удельная теплота сгорания) и передачи данных об измеренных значениях. Протокол обмена соответствует стандарту FT1.2 по ГОСТ Р МЭК 870-5-1-95.
Во время работы комплексы проводят измерение текущего времени, времени исправной и неисправной работы, суммирование нарастающим итогом объема газа, а также рассчитывают средние значения расхода, разности давления, температуры и давления газа в трубопроводе и хранят их в виде интервальных, почасовых, суточных и месячных архивов.
Комплексы имеют маркировку взрывозащиты «1Ex d [ib] IIB T3» и могут применяться во взрывоопасных зонах в соответствии с гл. 7.3 Правил устройства электроустановок (ПУЭ)
и другими нормативными документами, регламентирующими применение электрооборудования во взрывоопасных зонах, в которых могут образовываться взрывоопасные смеси категорий IIA и IIB групп Т1, Т2, Т3 по ГОСТ 30852.11-2002.
Таблица 1 - Типы средств измерений (СИ), входящих в состав комплекса
| Наименование | Обозначение | Номер в Г ос-реестре СИ |
| ИП давления и разности давлений | ||
| Метран-150 | ТУ 4212-022-12580824-2006 | 32854-13 |
| 3051 | ТУ 4212-021-12580824-2006 | 14061-15 |
| 3051S | ТД ф. "Emerson Process Management GmbH & Co.OHG", "Rosemount Inc.", США | 24116-13 |
| EJA, EJX | ТД ф."Yokogawa Electric ^^.'^Япония | 59868-15 |
| АИР-20/М2 | ТУ 4212-064-13282997-05 | 46375-11 |
| ЭЛЕМЕР-АИР-30 | ТУ 4212-077-13282997-08 | 37668-13 |
| ИП температуры | ||
| Метран 280-Ex | ТУ 4211-007-12580824-2002 | 23410-13 |
| преобразователи температуры | ||
| YTA70-E | ТД ф."Yokogawa Electric ^^.'^Япония | 26112-08 |
| ТПУ 0304-Ех | ТУ 4227-062-13282997-04 | 50519-12 |

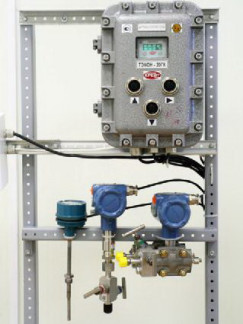

Внешний вид комплексов представлен на рисунке 1.
В комплексах применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую часть и метрологически не значимую часть.
Идентификационные данные метрологически значимой части программного обеспечения используемого в комплексах приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения комплексов_
| Идентификационные данные (признаки) | |
| Идентификационное наименование ПО | ТЭКОН19-15 / Т10.06.319 |
| Номер версии (идентификационный номер) ПО | 03.01 |
| Цифровой идентификатор ПО | BDD26C10 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Доступ к изменению параметров и конфигурации комплексов защищен паролями, являющимися 8-разрядными шестнадцатеричными числами.
Уровень защиты программного обеспечения комплексов от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Программное обеспечение комплексов соответствует требованиям ГОСТ Р 8.654-2009.
Таблица 3 - Диапазоны измерений
| Наименование характеристики | Значение |
| Диапазон измерений температуры,°С | от - 23 до + 50 |
| Диапазон измерений давления (абсолютного), МПа | от 0,1 до 2,0 |
| Диапазон измерений разности давлений на СУ, кПа | от 0,01 до 3000 |
| Диапазон измерений ИП давления от верхнего предела измерений (ВПИ), % | от 20 до 100 |
| Диапазон измерений ИП разности давления от ВПИ, % | от 9 до 100 |
| Количество поддиапазонов измерений разности давления, шт. | от 1 до 3 |
| Диапазон измерений расхода, м3/ч | от 10-1 до 8106 |
| Диапазон измерений объема, м3 | от 10-3 до 61013 |
Таблица 4 - Пределы допускаемой основной погрешности комплекса и классы точности ИП в зависимости от уровня точности измерений_
| Наименование характеристики | Уровень точности измерений | ||
| А | Б | В | |
| Класс точности ИП давления и ИП разности давления | 0,075 | 0,1 | 0,15 |
| Пределы допускаемой основной абсолютной погрешности комплекса при измерении температуры,°С | ± 0,4 | ± 0,4 | ± 0,4 |
| Пределы допускаемой основной приведенной погрешности комплекса при измерении давления и разности давления, % | ± 0,075 | ± 0,1 | ± 0,15 |
| Пределы допускаемой основной относительной погрешности комплекса при измерении расхода и объема, % | ± 0,3 | ± 0,5 | ± 0,7 |
| Наименование характеристики | Значение | |
| Пределы допускаемой дополнительной приведенной погрешности при измерении давления от изменения температуры окружающей среды на каждые 10 оС, % | ± ТД(Р) ’’ | |
| Пределы допускаемой дополнительной приведенной погрешности при измерении разности давления от изменения температуры окружающей среды на каждые 10 оС, % | ± та(АР)’> | |
| Пределы допускаемой дополнительной приведенной погрешности при измерении температуры от изменения температуры окружающей среды на каждые 10 оС, % | ± Тд(Т) ’ | |
| Пределы допускаемой дополнительной относительной погрешности при измерении расхода и объема от изменения температуры окружающей среды на каждые 10 оС, % | ± 8д(0)’> | |
| Пределы допускаемого суточного хода часов, с/сут | ± 9 | |
| ’) 5д^) определяется по формуле: | ||
| W) где уд(Р) - пре изменения темп го, %; уд(Ар) - щ давлений от изм типа на него, % уд(Т) - пре температуры от сания типа на н | 025 fg Д (АР)у- + fgд (Р)'12 ’ 1 0,09 J { О,2 )' дел допускаемой дополнительной приведенной погрешности ИП давления от ературы окружающей среды на каждые 10 оС по данным описания типа на не- едел допускаемой дополнительной приведенной погрешности ИП разности енения температуры окружающей среды на каждые 10 оС по данным описания 1 дел допускаемой дополнительной приведенной погрешности преобразователя изменения температуры окружающей среды на каждые 10 оС по данным опи-его, %. | |
Таблица 6 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания комплекса, В | от 18 до 25 |
| Потребляемая мощность, не более, Вт | 1,0 |
| Г абаритные размеры корректора расхода газа, мм, не более | 240х340х200 |
| Масса корректора расхода газа, кг, не более | 20,0 |
| Г абаритные размеры и масса измерительных преобразователей температуры, давления и разности давления | в соответствии с ЭД на эти СИ |
| Условия эксплуатации: - атмосферное давление, кПа - относительная влажность при температуре 35 °С, %, не более - температура окружающего воздуха, °С | от 84 до 106,7 95 от минус 40 до плюс 70 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет | 12 |
наносится на титульный лист руководства по эксплуатации комплекса типографским способом, а также на лицевую панель корректора расхода газа методом трафаретной печати.
Таблица 7 - Комплектность
| Наименование | Обозначение документа | Кол. |
| Корректор расхода газа ТЭКОН-19ГК | ТУ 4213-115-44147075-14 | 1 |
| ИП температуры или преобразователь температуры | По таблице 1 | 1 |
| Термопреобразователь сопротивления НСХ Pt100, класс А | ГОСТ 6651-2009 | до11) |
| ИП давления | По таблице 1 | 1 |
| ИП разности давления | По таблице 1 | 1-3 2) |
| Руководство по эксплуатации | Т10.00.115 РЭ | 1 |
| Инструкция по монтажу | Т10.00.115 ИМ | 1 |
| Методика поверки | Т10.00.115 МП | 1 |
| 1) - при использовании преобразователя температуры без встроенного термометра 2) - в зависимости от диапазона измерений разности давления | ||
осуществляется в соответствии с документом Т 10.00.115 МП «Комплексы измерительные ТЭКОН-20ГК. Методика поверки», утвержденным ГЦИ СИ ФГУП «УНИИМ» 17 июля 2015 г. Основные средства поверки:
• эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений (0,02 - 16) кПа. Пределы допускаемой относительной погрешности ± 0,025 %;
• эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений (10 - 630) кПа. Пределы допускаемой относительной погрешности ± 0,025 %;
• эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений (0,6 - 6) МПа. Пределы допускаемой относительной погрешности ± 0,025 %;
• эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений (2,5 - 25) МПа. Пределы допускаемой относительной погрешности ± 0,025 %.
Методика измерений содержится в документе «Т 10.00.115 РЭ. Комплексы измерительные ТЭКОН-20ГК. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительным ТЭКОН-20ГК
ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости.
МИ 3173-2008 ГСИ. Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок «Torbar».
МИ 2667-2011 ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок "ANNUBAR DIAMOND II+", "ANNUBAR 285", "ANNUBAR 485" и "ANNUBAR 585". Основные положения.
ТУ 4213-115-44147075-14 Комплексы измерительные ТЭКОН-20ГК. Технические условия.
| Зарегистрировано поверок | 14 |
| Поверителей | 4 |
| Актуальность данных | 22.11.2024 |
