Номер в госреестре | 61957-15 |
Наименование СИ | Структуроскопы электромагнитно-акустические |
Обозначение типа СИ | СЭМА |
Изготовитель | ООО НПИЦ "Качество", г.Ижевск |
Год регистрации | 2015 |
Срок свидетельства | 23.10.2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Термометры биметаллические модели TB44 (далее - термометры) предназначены для измерения температуры охлаждающей воды и конденсата на газотурбинной электростанции «Новоуренгойского газохимического комплекса».
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке -термобаллона. Корпус и термобаллон термометров изготавливаются из нержавеющей стали.
Термометры оборудованы специальным механизмом, позволяющим установить его под любым углом.

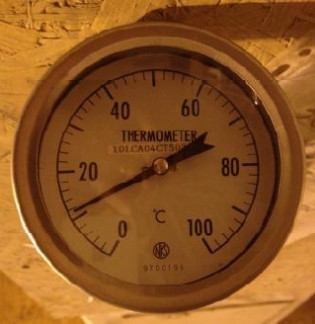

Фото общего вида термометра представлено на рисунке 1.
Диапазон измеряемых температур, °С.......................................................................от 0 до 100
Пределы допускаемой приведенной погрешности, % (от шкалы).........................................±2
Габаритные размеры термометров, мм:
- диаметр корпуса......................................................................................................................116
- диаметр термобаллона..............................................................................................................10
- длина монтажной части термобаллона.................................................................................100
Масса, г.......................................................................................................................................550
Рабочие условия эксплуатации:
- диапазон температур окружающей среды, °С......................................от минус 5 до плюс 55
- относительная влажность, %...............................................................................................до 95
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
В комплект поставки входят:
Термометры биметаллические модели TB44 Паспорт
10 шт. 10 экз. 1 экз.
Методика поверки Поверка
осуществляется по документу МП 61958-15 «Термометры биметаллические модели TB44. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.07.2015 г.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой абсолютной погрешности ±0,03 °С в диапазоне от минус 50 до плюс 400 °С, ±0,06 °С в диапазоне свыше плюс 400 °С;
- термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004.0,01) °С.
Метод прямых измерений.
Нормативные и технические документы, устанавливающие требования к термометрам биметаллическим модели TB44
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «NAGANO KEIKI CO., LTD.», Япония.
