Приборы для определения динамического модуля упругости несвязанных материалов TERRATEST 4000 USB, TERRATEST 5000 BLU, 61960-15

Назначение

Приборы для определения динамического модуля упругости несвязанных материалов TERRATEST 4000 USB, TERRATEST 5000 BLU (далее - приборы) предназначены для косвенного измерения динамического модуля упругости несвязанных материалов (грунтов, щебеночных и гравийных оснований и т.п.) методом динамического нагружения на основе воспроизведения фиксированной ударной силы и измерения смещения нагрузочной плиты.

Описание

Приборы представляют собой переносные средства измерений, состоящие из механического нагрузочного устройства и электронного блока для обработки информации, получаемой в процессе измерений.

Принцип действия основан на определении перемещения нагрузочной плиты под действием падающего груза определенной массы и вычисления динамического модуля упругости на основании значения нагрузки и измеренного значения перемещения.

Датчик перемещения, встроенный в нагрузочное устройство, измеряет значение перемещения и передает его в электронный блок для обработки и вычисления динамического модуля упругости Еу^

Приборы TERRATEST 4000 USB, TERRATEST 5000 BLU отличаются тем, что в приборах модификации TERRATEST 5000 BLU передача сигнала от датчика к электронному блоку осуществляется по беспроводному каналу Bluetooth.

Обе модификации приборов могут оснащаться нагрузочными устройствами 10 кг (исполнение LFG) и 15 кг (исполнение МАG).

Ограничение доступа к метрологически значимым узлам приборов обеспечивается специальной конструкцией корпуса.

Пломбирование прибора производится на нижней панели нагрузочного устройства. На стяжные винты устройства наносится красная краска.

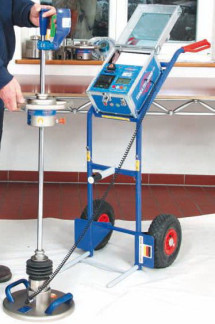

Внешний вид приборов с указанием места нанесения знака утверждения типа приведён на рисунке 1.

Место пломбировки приборов приведено на рисунке 2.

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет верифицировать текущее состояние оборудования, обеспечивает исполнение процедуры измерения, обработку и хранение данных измерений. Метрологически значимая функция программного обеспечения заключается в сборе и обработке данных первичного датчика перемещения.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Влияние метрологически значимой части ПО на метрологические характеристики приборов не выходит за пределы согласованного допуска.

Метрологически значимая часть ПО достаточно защищена с помощью специальных средств защиты.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон измерения динамического модуля упругости, МН/м2

исполнение LFG (масса падающего груза 10 кг)................................................от 15 до 70;

исполнение МАG (масса падающего груза 15 кг)............................................от 70 до 120.

Пределы допускаемой абсолютной погрешности измерения динамического модуля упругости, МН/м2

исполнение LFG .................................................................................± [0,3 + 0,055 • (Е-10)];

исполнение МАG ................................................................................± [0,1 + 0,055 • (е-60)],

где Е значение измеренного модуля упругости МН/ м2.

Диапазон измерения смещения нагрузочной плиты, мкм

исполнение LFG ..............................................................................................от 200 до 2000;

исполнение МАG ............................................................................................от 200 до 2275.

Пределы допускаемой абсолютной погрешности измерения

смещения нагрузочной плиты, мкм.......................................................................................± 20.

Значения максимальной динамической нагрузки, кН:

исполнение LFG.................................................................................................................7,07;

исполнение МАG ............................................................................................................14,00.

Допускаемое относительное отклонение максимальной динамической нагрузки, % ± 1.

Масса нагрузочного устройства, кг, не более..........................................................................21.

Диаметр нагрузочной плиты, мм.......................................................................................300 ± 1.

Масса падающего груза, кг

исполнение LFG...........................................................................................................10 ± 0,1;

исполнение МАG.......................................................................................................15 ± 0,15.

Допускаемая длительность удара, мс..............................................................................17 ± 1,5.

Габаритные размеры, мм, не более:

- механического нагрузочного устройства

диаметр.................................................................................................................................300;

высота ............................................................................................................................... 1200;

-    электронного блока

длина.......................................................................................................................................320;

ширина .................................................................................................................................300;

высота ...................................................................................................................................180.

Масса электронного блока, кг, не более:    4,5.

Рабочие условия применения:

относительная влажность воздуха при 25 оС, %, не более...................................................80;

температура окружающего воздуха, оС......................................................................от 0 до 40.

Параметры электропитания:

-    для TERRATEST 4000 USB аккумуляторная батарея Panasonic LCR-6V 4,2P

напряжение, В..................................................................................................................6,0 ± 0,9;

время работы при полностью заряженных аккумуляторах, ч, не менее..............................24.

-    для TERRATEST 5000 BLU аккумуляторная батарея тип 8904 7,4 V/2,4 Ah

напряжение, В..................................................................................................................7,4 ± 0,8;

время работы при полностью заряженных аккумуляторах, ч, не менее..............................24.

Знак утверждения типа

наносится на верхнюю поверхность нагрузочной плиты приборов в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

1 Прибор для определения динамического модуля несвязанных материалов TERRATEST 4000 USB или TERRATEST 5000 BLU в составе:

- механическое нагрузочное устройство с грузом массой 10 кг (для исполнения LFG),

15 кг (для исполнения MAG)    1 шт.;

-    нагрузочная плита TERRATEST 4000 USB или TERRATEST 5000 BLU    1 шт.;

-    электронный блок TERRATEST 4000 USB или TERRATEST 5000 BLU    1 шт.;

2    USB флеш-накопитель (только для модификации TERRATEST 4000 USB)    1 шт.;

3    автомобильный зарядный кабель 12 В    1 шт.;

4    SD-карта памяти емкостью 500 измерений (только для модификации TERRATEST 5000 BLU)    1 шт;

5    программное обеспечение «TERRATEST 2.0»    1 шт.;

6    Руководство по эксплуатации TERRATEST - 01 РЭ    1 шт.;

7    Методика поверки TERRATEST-01 МП    1 шт. Дополнительно поставляется:

-    мобильная система для транспортировки прибора;

-    транспортировочный бокс для прибора с одним нагрузочным устройством;

-    транспортировочный бокс прибора с двумя нагрузочными устройствами (на 10 и на 15 кг);

-    магнитная подставка для удобства установки нагрузочного устройства на строительной площадке;

-    удлинительный кабель для соединения электронного блока и нагрузочной плиты при про-веднии измерений в труднодоступных местах (например, в котлованах, траншеях) (только для модификации TERRATEST 4000 USB).

Поверка

осуществляется по документу TERRATEST-01 МП «Инструкция. Приборы для определения динамического модуля упругости несвязанных материалов TERRATEST 4000 USB, TERRATEST 5000 BLU. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в мае 2015 г.

Основные средства поверки:

-    измеритель триангуляционный РФ 603 Х/2, диапазон измерений от 0 до 2 мм, разрешение 1 мкм, пределы допускаемой абсолютной погрешности 6 мкм, регистрационный № 41061-13;

-    динамометр электронный переносной АЦД, диапазон измерений от 5 до 50 кН, класс точности 0,5, пределы допускаемой относительной погрешности ± 0,12 %, регистрационный № 49465-12.

Сведения о методах измерений

1 «TERRATEST 4000 USB, TERRATEST 5000 BLU. Руководство по эксплуатации». TERRATEST-01 РЭ.

Нормативные и технические документы, устанавливающие требования к приборам для определения динамического модуля упругости несвязанных материалов TERRATEST 4000 USB, TERRATEST 5000 BLU

1    СТ СЭВ 5497-86 «Дороги автомобильные международные. Определение несущей способности дорожных конструкций и их конструктивных слоев установкой динамического нагружения (УДН)».

2    ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 110 в степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

3    Техническая документация фирмы-изготовителя.
