| Номер в госреестре | 61979-15 |
| Наименование СИ | Частотомеры |
| Обозначение типа СИ | Ф5043 |
| Изготовитель | ПО "Точэлектроприбор", Украина, г.Киев |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Частотомеры Ф5043 (далее - частотомеры) предназначены для измерений частоты переменного тока.
Конструктивно частотомеры выполнены в переносном исполнении и состоят из блоков: преобразовательного, конденсаторов, переключателя и питания. В преобразовательный блок входит входное устройство, преобразователь частоты в ток, генератор кварцевый, устройство автоматики.
Принцип работы частотомеров заключается в следующем: измеряемый сигнал частоты поступает на вход входного устройства, в котором происходит его ограничение, усиление и последующее формирование в прямоугольные импульсы определенной амплитуды и полярности.
С входного устройства последовательность прямоугольных импульсов с частотой подается на делитель частоты, который производит деление в 2, 5, 10, 20, 50 и 100 раз.
С делителя частоты импульсы поступают на преобразователь. Сила тока на выходе преобразователя пропорциональна входной частоте и измеряется выходным микроамперметром.
Для компенсации тока, пропорционального начальному значению частоты на узких диапазонах, используется источник опорного напряжения. С целью исключения перегрузок выходного прибора током источника опорного напряжения при отсутствии сигнала на входе, устройство автоматики подключает источник опорного напряжения только после поступления сигнала на вход частотомера.
Калибровка частотомеров производится по встроенному кварцевому генератору.

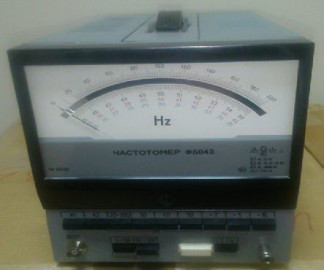

Внешний вид частотомера приведен на рисунке 1.
Вид сзади частотомера приведен на рисунке 2.
- места пломбировки от несанкционированного доступа Рисунок 2 - Вид сзади частотомера
Основные метрологические и технические характеристики частотомеров приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений частоты, Гц: - узкие (двадцать один) - широкие (семь) | 25-35, 35-45, 45-55, 50-70, 70-90, 90-110, 125-175, 175-225, 225-275, 250-350, 350-450, 450-550, 500-700, 700-900, 900-1100, 1250-1750, 1750-2250, 2250-2750, 2500-3500, 3500-4500, 4500-5500. 20-200, 40-400, 100-1000, 200-2000, 400-4000, 1000-10000, 2000-20000 |
| Пределы допускаемой приведенной* погрешности измерений, %: - для диапазона (45 - 55) Гц и диапазонов, кратных ему - для диапазона (25 - 35) Гц и (35 - 45) Гц и диапазонов, кратных им - для широких диапазонов частот | ± 0,1 ± 0,2 ± 0,5 |
| Номинальная область напряжений синусоидальных и импульсных входных сигналов длительностью не менее 25 мкс, В | от 1 до 500 |
| Потребляемая мощность, В'А, не более | 13 |
| Масса, кг, не более | 8 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 160 х 210 х 370 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре окружающего воздуха 25 °С, % | от 10 до 35 до 80 |
| Примечание: *- погрешность нормирована, как приведенная к верхнему пределу диапазона измерений | |
наносится на титульный лист паспорта типографским способом.
Комплект поставки частотомеров приведен в таблице 2.
Таблица 2
| Наименование | Количество |
| Частотомер Ф5043 | 1 шт. |
| Кабель соединительный | 1 шт. |
| Зажимы | 4 шт. |
| Паспорт | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с документом ГОСТ 8.422-81 «Государственная система обеспечения единства измерений. Частотомеры. Методы и средства поверки».
Основные средства поверки:
- генератор сигналов низкочастотный Г3-56/1, рег. № 3173-72, диапазон частот от 20 Гц до 200 кГц, нестабильность частоты 20 10-4 Гц за 15 мин;
- частотомер электронно-счетный Ф5035, рег. № 5438-76, диапазон измерений частоты от 0,1 Гц до 50 МГц, пределы допускаемой относительной погрешности измерений частоты ± 0,01 %.
Частотомеры Ф5043. Руководство по эксплуатации. 3.394.128 РЭ.
Нормативные и технические документы, устанавливающие требования к частотомерам Ф5043
Частотомер Ф5043. Технические условия. ТУ 25-04-2089-75.
| Зарегистрировано поверок | 9 |
| Поверителей | 7 |
| Актуальность данных | 17.09.2024 |
