| Номер в госреестре | 61984-15 |
| Наименование СИ | Комплексы фото-, видеофиксации системы мобильного контроля |
| Изготовитель | "ARH Informatikai Zrt.", Венгрия |
| Год регистрации | 2015 |
| Срок свидетельства | 23.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фото видео фиксации системы мобильного контроля (далее - комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат в системе координат ПЗ-90.11 и синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) с целью фото и видео фиксации факта проезда транспортных средств в зоне контроля.
Принцип действия комплексов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазон L1 и GPS на частоте L1, определении, хранении и передаче в центр обработки данных (ЦОД) данных о координатах средства контроля, дате и времени проезда зоны контроля контролируемым транспортным средством.
Конструктивно комплекс состоит из видеокамеры WTK-363, контроллера промышленного SunitFD2, совмещенной GSM/GPRS/ГЛОНАСС/GPS антенны (выходное сопротивление 50 Ом, коэффициент усиления: не менее 28 дБ (для навигационных сигналов), не мене 4 дБ (для сигналов связи)), монитора сенсорного SunitF10 и эксплуатируется установленным на колесное транспортное средство. Измерения комплекс проводит только при полной остановке колесного транспортного средства.
Управление режимами работы и отображение измерительной информации комплексов осуществляется с помощью программного обеспечения «Mobil Spot».
Обмен данными между комплексом и ЦОД осуществляется по беспроводным каналам
связи.
Результаты измерений комплексов могут использоваться, в том числе, для фиксации системой взимания платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн, административных правонарушений.

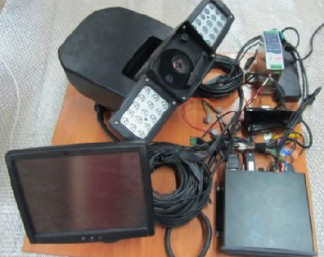

Внешний вид комплексов приведен на рисунках 1-3.
контроллера промышленного SunitFD2
Комплексы работают под управлением специализированного программного обеспечения (ПО) «Mobil Spot».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | ED MobilSpot.exe |
| Номер версии (идентификационный номер ПО) | 1.2.0.6 и выше |
| Цифровой идентификатор ПО | - |
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики комплекса приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Доверительные границы погрешности (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), с | ± 1 |
| Доверительные границы погрешности (по уровню вероятности 0,95) определения координат в плане в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м | ± 15 |
| Доверительные границы погрешности (по уровню вероятности 0,95) определения высоты в статике при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе (PDOP) не более 3, м | ± 20 |
| Напряжение питания от источника постоянного тока, В | от 11,5 до 24 |
| Г абаритные размеры, мм, не более (длина х ширина х высота) видеокамера WTK-363 контроллер SunitFD2 монитор сенсорный Sunit F10 | 392 х 210 х 389 189 х 60 х 198 244 х 202 х 46 |
| Масса, кг, не более видеокамера WTK-363 контроллер SunitFD2 монитор сенсорный Sunit F10 | 12 0,8 1,2 |
| Рабочие условия эксплуатации (за исключением совмещенной GSM/GPRS/ГЛОНАСС/GPS антенны и видеокамеры WTK-363): - температура окружающего воздуха, °С - относительная влажность при 45 °С, %, не более Рабочие условия эксплуатации совмещенной GSM/GPRS/ГЛОНАСС/GPS антенны и видеокамеры WTK-363: - температура окружающего воздуха, °С - относительная влажность при 25 °С, %, не более | от 1 до 35 90 от минус 50 до 55 до 100 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус монитора сенсорного SunitF10 в виде наклейки.
Комплектность комплекса приведена в таблице 2.
| 1 Комплекс фото видео фиксации системы мобильного контроля в составе: | 1 шт. |
| 1.1 Видеокамера WTK-363 | 1 шт. |
| 1.2 Контроллер Sunit FD2 | 1 шт. |
| 1.3 Монитор сенсорный Sunit F10 | 1 шт. |
| 1.4 Совмещенная GSM/GPRS/ГЛОНАСС/GPS антенна | 1 шт. |
| 2 Комплект соединительных и интерфейсных кабелей | 1 компл. |
| 3 Комплект эксплуатационных документов | 1 компл. |
осуществляется в соответствии с документом 651-15-31 МП «Комплексы фото видео фиксации системы мобильного контроля. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.
Основные средства поверки:
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15): погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 1 мкс;
- государственный рабочий эталон единиц координат местоположения 1 разряда в области пространства до 8000000 м от поверхности геоида, скорости в диапазоне от 0 до 12000 м/с, беззапросной дальности в диапазоне от 0 до 90000000 м, скорости изменения беззапросной дальности, в диапазоне от 0 до 11000 м/с, углов пространственной ориентации в диапазоне от 0° до 360° (рег. № 3.1.ZZT.0168.2015): доверительная граница погрешности (р = 0,67) хранения абсолютных координат в системах координат WGS-84, ПЗ-90.11, ГСК-2011 не более 0,01 м.
Комплексы фото видео фиксации системы мобильного контроля. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам фото видео фиксации системы мобильного контроля
1 ГОСТ Р 8.750-2011 ГСОЕИ. Государственная поверочная схема для координатновременных средств измерений.
2 Техническая документация фирмы-изготовителя
