| Номер в госреестре | 61985-15 |
| Наименование СИ | Комплексы фото-, видеофиксации системы стационарного контроля |
| Изготовитель | "ARH Informatikai Zrt.", Венгрия |
| Год регистрации | 2015 |
| Срок свидетельства | 23.10.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фото видео фиксации системы стационарного контроля (далее -комплексы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, синхронизации на их основе внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) с целью фото и видео фиксации факта проезда транспортных средств в зоне контроля.
Принцип действия комплекса основан на беззапросном измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазон L1 и GPS на частоте L1, синхронизации на их основе внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), определении, хранении и передаче в центр обработки данных (ЦОД) данных о дате и времени проезда зоны контроля транспортным средством.
Конструктивно комплекс состоит из видеокамер FreewayCAM (от 2 до 10 шт.), контроллера iBase AMI200-970, устройства синхронизации времени, коммутатора и эксплуатируется установленным на стационарную рамную несущую конструкцию.
Управление режимами работы осуществляется с помощью программного обеспечения «its_ts».
Параметры сигнала 1 Гц устройства синхронизации времени: полярность импульса -отрицательная, длительность импульса от 10 до 100 мс, амплитуды импульса от минус 15 В до минус 12 В.
Обмен данными между комплексом и ЦОД осуществляется по проводным и беспроводным каналам связи.

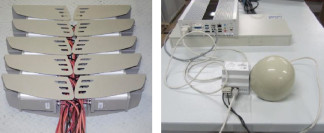

Результаты измерений комплексов могут использоваться, в том числе, для фиксации системой взимания платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн, административных правонарушений. Внешний вид комплексов приведен на рисунках 1-3. _
— шш/ш
Рисунок 1 - Схема пломбировки от несанкционированного доступа видеокамеры FreewayCAM
Место
нанесения
знака
утверждения
типа
Комплекс работает под управлением специализированного программного обеспечения (ПО) «its_ts».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | its ts |
| Номер версии (идентификационный номер ПО) | 2.1.4 и выше |
| Цифровой идентификатор ПО | - |
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики комплекса приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Доверительные границы погрешности (по уровню вероятности 0,95) синхронизации внутренней шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU), с | ± 1 |
| Напряжение питания, В | от 200 до 240 |
| Г абаритные размеры, мм, не более (длина х ширина х высота) видеокамера FreewayCAM контроллер iBaseAMI200-970 | 440 х 150 х 262 199 х 232 х 65 |
| Масса, кг, не более видеокамера FreewayCAM контроллер iBaseAMI200-970 | 5,3 4,0 |
| Рабочие условия эксплуатации (за исключением блока антенного устройства синхронизации времени и видеокамеры FreewayCAM): - температура окружающего воздуха, °С - относительная влажность при 45 °С, %, не более Рабочие условия эксплуатации блока антенного устройства синхронизации времени и видеокамеры FreewayCAM: - температура окружающего воздуха, °С - относительная влажность при 25 °С, %, не более | от 1 до 35 90 от минус 40 до 40 до 100 |
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус контроллера комплекса в виде наклейки.
Комплектность комплекса приведена в таблице 3.
Таблица 3
| 1 Комплекс фото видео фиксации системы стационарного контроля в составе: | 1 шт. |
| 1.1 Видеокамера FreewayCAM | от 2 до 10 шт. (по заказу) |
| 1.2 Контроллер iBaseAMI200-970 | 1 шт. |
| 1.3 Устройство синхронизации времени | 1 шт. |
| 1.4 Коммутатор | 1 шт. |
| 2 Комплект соединительных и интерфейсных кабелей | 1 компл. |
| 3 Комплект эксплуатационных документов | 1 компл. |
осуществляется в соответствии с документом 651-15-32 МП «Комплексы фото видео фиксации системы стационарного контроля. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в октябре 2015 г.
Основные средства поверки:
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15): погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 1 мкс.
Комплексы фото видео фиксации системы стационарного контроля. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам фото видео фиксации системы стационарного контроля
1 ГОСТ 8.129-2013 ГСОЕИ. Государственная поверочная схема средств измерений времени и частоты.
2 Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 110 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
