Колонки сжиженного газа 220WM, 61996-15

Назначение

Колонки сжиженного газа модели 220 WM (далее - колонки) предназначены для измерения объема сжиженного газа (пропана, бутана, пропан-бутановой смеси).

Описание

Колонки состоят из двух частей: гидравлической и электрической.

Гидравлическая часть: сжиженный газ через систему вентилей поступает в фильтр -газоотделитель, где происходит очистка от механических примесей и отделение паров. Затем сжиженный газ проходит через обратный клапан, счетчик, дифференциальный клапан, шаровой кран, разрывную муфту и заправочный шланг с раздаточным пистолетом в автотранспортное средство. Колонка оснащена манометром для контроля давления газа при заправке автотранспортного средства.

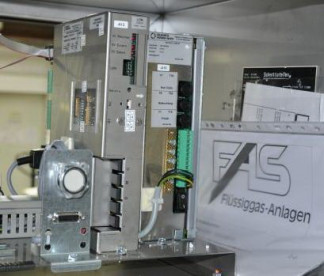

Электрическая часть колонки состоит из электронного блока, управляющим процессом заправки через сигналы открытия/закрытия двухпроходными электромагнитными клапанами на основе данных датчиков нагрузки, панели управления и блока сопряжения протоколов.

На основных табло колонки отображается информация:

-    объем выданной дозы сжиженного газа в литрах / килограммах;

-    стоимость выданного сжиженного газа в рублях;

-    цена одного литра / килограмма сжиженного газа.

На дополнительном табло колонки отображается:

-    количество в литрах

-    количество в килограммах

-    количество отпущенного сжиженного газа за смену

-    температура сжиженного газа

Колонки комплектуются системой обогрева, электромагнитными клапанами по индивидуальному заказу. Одна сторона колонки предназначена для заправки автотранспорта, вторая - для заправки съемных автомобильных и бытовых баллонов.

Хранение информации обеспечивается с помощью встроенной энергонезависимой памяти, работающей от литиевой батареи в течение 5 лет. Получение информации и управление колонкой может осуществляться от внешнего электронного устройства через интерфейс RS485.

Программное обеспечение

Программное обеспечение (ПО) является встроенным, метрологически значимым и не может быть изменено в процессе эксплуатации. ПО выполняет функции управления локальными настройками, представления, хранения и передачи информации, настройками дисплея и режима диагностики.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3

Поверка

осуществляется по документу МП 61996-15 «ГСИ. Колонки сжиженного газа модели 220 WM. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.10.2014 г.

Основное поверочное оборудование:

- мерники для сжиженного газа, вместимость 20 л, погрешность ± 0,1%; вместимость 10 л, погрешность ± 0,25%.

Сведения о методах измерений

изложены в документе «Колонки сжиженного газа модели 220 WM. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к колонкам сжиженного газа модели 220WM

1.ГОСТ    Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.ГОСТ    8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

3.МОЗМ    MP № 117 «Измерительные системы для жидкости, кроме воды».

4.Техническая    документация фирмы-изготовителя.
