| Номер в госреестре | 61997-15 |
| Наименование СИ | Анализаторы пыли |
| Обозначение типа СИ | Topas, Osiris, DustMate |
| Изготовитель | "Turnkey Instruments Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы пыли Topas, Osiris, DustMate (далее - анализаторы) предназначены для измерений массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон.
Конструктивно анализаторы выполнены в виде единого блока, включающего измерительную систему, пробоотборную систему и микропроцессорное устройство. Основными элементами измерительной системы являются: источник излучения (полупроводниковый лазер с длиной волны 670 нм), фокусирующая система, измерительный объем и фотоприемное устройство. Пробоотборная система включает в себя встроенный вакуумный насос, пробоотборный тракт, пробоотборное входное устройство TPS, устройство подогрева анализируемой пробы. Микропроцессорное устройство преобразует и обрабатывает измерительные сигналы, полученные с фотоприемника. Результаты измерений выводятся на экран анализаторов, сохраняются во внутреннюю память и могут передаваться на внешние устройства через интерфейс RS-232 и аналоговые выходы (0 - 5) В (кроме DustMate).
Питание анализаторов осуществляется от аккумуляторной батареи (DustMate, Osiris) и от сети переменного тока через адаптер (Topas, Osiris).
Отличие анализаторов друг от друга - в конструктивном исполнении. Анализаторы Topas с выносным пробоотборным входом предназначены для стационарного крепления в специальном защитном коробе, анализаторы Osiris могут быть как в стационарном, так и в портативном исполнении, анализаторы DusMate - портативные.
Анализаторы Topas и Osiris дополнительно оснащены датчиками для определения параметров окружающей среды (скорости и направления ветра, атмосферного давления, температуры и влажности воздуха).
Принцип действия анализаторов - оптический, основан на регистрации рассеянного аэрозольными частицами излучения. При прокачке воздуха через измерительный объем анализатора, частицы в пробе воздуха попадают в траекторию лазерного луча и рассеивают падающее излучение. Излучение, рассеянное под углом 10° и менее, регистрируется фотоприемным устройством. Интегральные значения интенсивности рассеянного излучения пропорциональны массовой концентрации пыли. На экран анализаторов выводятся результаты измерений общей концентрации пыли (TPS) и по фракциям PM10; PM2,5; PM1.

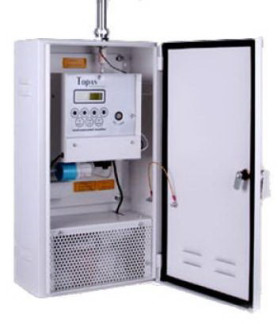

Внешний вид анализаторов и обозначение мест для размещения знака утверждения типа представлены на рисунках 1, 2 и 3. Схема пломбировки от несанкционированного доступа анализаторов представлена на рисунке 4.
пробоотборный
место для размещения знака утверждения типа
| пробоотборный | |
| вход | ---► |
вход
т ..
Рисунок 2 - Внешний вид анализаторов Osiris и обозначение места для размещения знака утверждения типа
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО), разработанное фирмой «Turnkey Instruments Ltd.».
Встроенное ПО разработано специально для решения задач измерений массовой концентрации пыли и является метрологически значимым. Его основные функции: управление процессом выполнения измерений, обработка сигналов от фотоприемного устройства, установка режимов измерений, хранение результатов измерений, самодиагностика.
Внешнее ПО «AirQ» разработано для операционной системы Windows, предназначенное для передачи данных на внешние устройства, не является метрологически значимым. Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | ||
| Topas | Osisris | DusMate | |
| Идентификационное наименование ПО | T428-met-10-sms | O428-met-10-sms | - |
| Номер версии (идентификационный номер) ПО | не ниже T4.28 | не ниже 04.28 | не ниже D3.04 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 04AE3C2 | 04AF125 | 194F69 |
| Алгоритм вычисления идентификатора ПО | CRC-16 | CRC-16 | CRC-16 |
Номер версии встроенного ПО отображается на экране анализаторов при их включении Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.02.077-2014.
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений массовой концентрации пыли, мкг/м3: - TPS - PM10 - PM2,5 - PM1 | от 0 до 60000 от 0 до 6000 от 0 до 6000 от 0 до 6000 |
| Пределы допускаемой приведенной* погрешности измерений массовой концентрации пыли в диапазоне от 0 до 100 мкг/м3, % | ± 25 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации пыли в диапазоне cd 100 до 60000 мкг/м , % | ± 20 |
| Номинальный объемный расход отбираемой пробы, дм /мин | 0,6 |
| Напряжение питания, В: - от сети переменного тока частотой (50 ± 1) Гц через адаптер, - от аккумуляторной батареи | 220 ± 22 6 |
| Потребляемая мощность анализаторов пыли Topas, Osiris, В А, не | 264 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - Topas - Osiris - DustMate | 400 х 300 х 150 260 х 160 х 150 160 х 100 х 100 |
| Масса, кг, не более: - Topas - Osiris - DustMate | 12,0 11,8 1,2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С: для анализаторов пыли Topas, Osiris для анализаторов пыли DustMate - относительная влажность окружающего воздуха при 25 °С, % - атмосферное давление, кПа | от минус 5 до плюс 50 от минус 5 до плюс 40 до 100 от 84 до 106,7 |
| Примечания. 1 * с 1 приведенная погрешность нормирована относительно верхней границы поддиапазона измерений массовой концентрации пыли 100 мкг/м3 2 Метрологические характеристики установлены на тестовых аэрозолях на основе монодисперсных латексов с размерами частиц из диапазона от 0 до 10 мкм | |
наносится на лицевую часть анализаторов в виде наклейки и на титульный лист руководств по эксплуатации методом компьютерной графики.
Комплектность анализаторов приведена в таблице 3.
Таблица 3
| Наименование | Коли чество, шт. | Примечание |
| 1 Анализатор пыли Topas, или Osiris, или DustMate | 1 | по заказу |
| 2 Пробоотборное входное устройство TPS | 1 | |
| 3 Зарядное устройство | 1 | для анализаторов Osiris и DustMate |
| 4 Сетевой адаптер | 1 | для анализаторов Osiris и Topas |
| 5 Набор калибровочных фильтров | 1 | |
| 6 Фильтр тонкой очистки | 1 | для анализаторов Osiris и DustMate |
Программное обеспечение | 1 | |
| 8 Монтажный набор | 1 | |
| 9 Кейс | 1 | для анализаторов Osiris и DustMate |
| 10 Руководство по эксплуатации | 1 | |
| 11 Паспорт | 1 | |
| 12 Методика поверки | 1 |
осуществляется в соответствии с документом МП-640-023-15 «Инструкция. Анализаторы пыли Topas, Osiris, DusMate. Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 29 апреля 2015 года.
Основные средства поверки:
- рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», пределы допускаемой относительной погрешности ± 10 %;
- расходомер-счетчик газа РГС-1, рег. № 20831-06, диапазон измерений объемного расхода от 0,2 до 2,0 л/мин, пределы допускаемой относительной погрешности измерений ± 1 %.
«Анализатор пыли Topas. Руководство по эксплуатации».
«Анализатор пыли Osiris. Руководство по эксплуатации».
«Анализатор пыли DustMate. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам пыли Topas, Osiris, DustMate
1 ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2 Техническая документация фирмы «Turnkey Instruments Ltd.».
