| Номер в госреестре | 62001-15 |
| Наименование СИ | Аппаратура защиты и мониторинга состояния |
| Обозначение типа СИ | VM600, VM600 Slimline, VibroSmart, VibroSight Portable |
| Изготовитель | "Meggitt SA", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 15.09.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура защиты и мониторинга состояния оборудования предназначена для измерения параметров и характеристик вибрации (виброускорения, виброскорости, виброперемещения) с целью обеспечения защиты оборудования.
Принцип действия аппаратуры защиты и мониторинга состояния оборудования состоит в преобразовании характеристик вибрации (виброускорения, виброскорости, виброперемещения) и других физических величин в пропорциональные им цифровые сигналы. Сигналы от первичных измерительных преобразователей (в комплект аппаратуры не входят), установленных на контролируемом оборудовании через модули ввода/вывода поступают в модули аналогового мониторинга и мониторинга состояния и защиты, где преобразуются в цифровой вид и передаются в персональный компьютер через модуль центрального процессора и модуль ввода/вывода.
Стационарная аппаратура защиты и мониторинга оборудования VibroSmart, VM600, VM600 Slimline, а также портативное решение VibroSight Portable построены по одной архитектуре, на основе схожих схемотехнических решений, имеют одинаковые метрологические характеристики, используют единое программное обеспечение и различаются между собой только типом исполнения:
Распределённая аппаратура защиты и мониторинга VibroSmart выполнена в виде отдельных, функционально законченных модулей, предназначенных для монтажа на DIN-рейку.
Аппаратура VM600 выполнена в одном общем корпусе, в который устанавливаются отдельные функциональные модули (платы), объединённые одной общей кросс-платой. VM600 Slimline является компактным исполнением модели VM600. Аппаратура VibroSight Portable (базирующаяся на технологии и модулях системы VM600) представляет собой портативное устройство на основе ноутбука с автономным питанием.

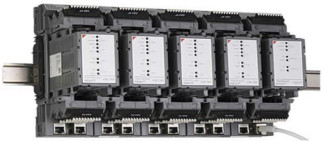

Внешний вид распределённой аппаратуры защиты и мониторинга оборудования VibroSmart приведен на рисунке 1, внешний вид аппаратуры защиты и мониторинга оборудования VM600 приведен на рисунке 2, внешний вид аппаратуры защиты и мониторинга оборудования VM600 Slimline приведен на рисунке 3, внешний вид аппаратуры защиты и мониторинга оборудования VibroSight Portable приведен на рисунке 4.
| _ vita го motor* | 1 . . f—Г | ||||
| • | !Ш lv®8 | * • | 1» tу & | | Ui | |
| ' ' t ЛП | |||||
Рисунок 3 - Внешний вид аппаратуры защиты и мониторинга оборудования VM600
Slimline
служит для передачи, обработки, визуализации и хранения информации, поступающей от первичных преобразователей.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VibroSight |
| Номер версии (идентификационный номер) ПО | 609-004-SSS (не ниже) |
| Другие идентификационные данные (если есть) | - |
| Таблица 2 | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MPS |
| Номер версии (идентификационный номер) ПО | 209-500-100-SSs (не ниже) |
| Другие идентификационные данные (если есть) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 3
| Наименование характеристики | Значение характеристики | |||
| VibroSmart | VM600 | VM600 Slimline | VibroSight Portable | |
| Максимальное количество аналоговых каналов в системе, шт. | До 256 | До 512 | До 512 | 16 |
| Количество тахометриче-ских каналов, шт. | 1 | До 48 | 2 или 4 | 4 |
| Диапазон измерений: - виброускорения при заданном коэффициенте преобразования 3 мВ/(м с-2) , м/с2 - виброскорости при заданном коэффициенте преобразования 30 мВ/(м с-1), мм/с -виброперемещения, мм при заданном коэффициенте преобразования 1,7 В/мм, мм | ±9800 ±1000 ±18 | |||
| Диапазон рабочих частот аналоговых каналов, Гц | От 0,1 до 19000 (при использовании функционального модуля VSV300) | От 0 до 60000 (при использовании функционального модуля MPC4) | От 0 до 38000 (при использовании функционального модуля XMV16) | |
| От 0 до 38000 (при использовании функционального модуля XMV16) | ||||
| Диапазон рабочих частот тахометрических каналов, Гц | От 0,0167 до 1092,25 (при использовании функционального модуля MPC4) От 0,0167 до 1666,67 (при использовании функционального модуля XMV16) | |||
| Неравномерность АЧХ в диапазоне рабочих частот, %, не более | 1 | |||
| Нелинейность амплитуд -ной характеристики аналоговых входов, %, не более | 1,2 | |||
| Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виб-ропемещения, % | ±1 | |||
| Наименование характеристики | Значение характеристики | |||
| VibroSmart | VM600 | VM600 Slimline | VibroSight Portable | |
| Пределы допускаемой относительной погрешности измерений тахометриче-ских каналов, % | ±1 | |||
| Условия эксплуатации: диапазон рабочих темпе-0/'~' ратур , С: | От минус 20 до 70 | От 0 до 65 | От 0 до 65 | От 0 до 50 |
| Г абаритные размеры (ДХШ*В), мм | 100x55x207 | 483x300x266 | 482,5x300x44 | 420x380x140 |
| Масса, кг, не более | 0,3 | 6,5 | 2,5 | 8,25 |
наносится на корпус аппаратуры методом наклейки или гравировки и на титульном листе Руководства по эксплуатации типографским способом.
Аппаратура защиты и мониторинга состояния обо рудования
- 1 шт.
1 компл. 1 шт.
1 экз.
1 экз.
Комплект программного обеспечения Сертификат калибровки Руководство по эксплуатации Методика поверки
осуществляется в соответствии с документом МП 62001-15 «Аппаратура защиты и мониторинга состояния VM600, VM600 Slimline, VibroSmart, VibroSight Portable. Методика поверки», утвержденному ФГУП «ВНИИМС» 25 февраля 2015 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 «Stanford Research Systems Ink.» (диапазон частот 10 мГц - 200 кГц; диапазон выходных напряжений 20 мкВ - 40 В; погрешность установки частоты 25x10-6), мультиметр 34411A Agilent Technology (погрешность измерений ±0,015 % от отсчета + 0,0004 % от верхнего предела диапазона измерений).
«Аппаратура защиты и мониторинга состояния VM600, VM600 Slimline, VibroSmart, VibroSight Portable. Руководство по эксплуатации», гл. 4 «Способы выпрямления», гл. 4.5 «Мониторинг предупредительных сигналов».
Нормативные и технические документы, устанавливающие требования к аппаратуре защиты и мониторинга состояния VM600, VM600 Slimline, VibroSmart, VibroSight Portable
Техническая документация фирмы Meggitt SA.
