| Номер в госреестре | 62007-15 |
| Наименование СИ | Измерители параметров изоляции |
| Обозначение типа СИ | ИПИ-10-МОЛНИЯ |
| Изготовитель | ООО "Молния-Белгород", г.Белгород |
| Год регистрации | 2015 |
| Срок свидетельства | 30.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители параметров изоляции «ИПИ-10-МОЛНИЯ» (далее - «измерители») предназначены для измерения тангенса угла диэлектрических потерь tg5 и емкости высоковольтной изоляции СХ при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий, а также для измерения тангенса угла диэлектрических потерь и емкости различных электроизоляционных материалов.
Измерители по принципу действия представляют собой векторный измеритель параметров комплексного сопротивления (векторметр).
Измеритель измеряет одновременно четыре параметра:
- ток нагрузки (комплексная величина);
- напряжение на нагрузке (скалярная величина);
- напряжение на нагрузке (векторная величина);
- частоту испытательного напряжения.
По этим параметрам схема измерения, расположенная в высоковольтном блоке, рассчитывает тангенс угла диэлектрических потерь tg5 и емкость объекта испытаний СХ и передает эти данные в блок индикации, где они отображаются на экране.
Измерения параметров проводятся на частоте 50 Гц, а также, в целях повышения помехозащищенности, измерения могут проводиться на частоте 54 Гц.
В зависимости от особенностей объекта испытаний для измерения потерь в изоляции может быть использована т.н. «перевернутая» схема испытаний или «прямая». В «перевернутой» схеме испытаний один из выводов объекта соединен с «землей», в «прямой» - оба вывода объекта изолированы от «земли» и находятся под потенциалом.
Конструктивно измерители состоят из блока высоковольтного ИПИ-10-МОЛНИЯ-БВ, подключаемого к объекту измерения и блока индикации ИПИ-10-МОЛНИЯ-МИ, с которого оператор считывает показания. Блоки между собой гальванически развязаны. Связь между блоком высоковольтным ИПИ-10-МОЛНИЯ-БВ и блоком индикации ИПИ-10-МОЛНИЯ-МИ осуществляется по радиоканалу на частотах (845...945) МГц на расстояние 5 - 7 м. Для этого, помимо схемы измерения и микроконтроллера, блок высоковольтный ИПИ- 10-МОЛНИЯ-БВ включает в себя радиочастотный приемопередатчик мощностью 1 мВт.
Блок высоковольтный ИПИ- 10-МОЛНИЯ-БВ выполнен в металлическом корпусе и представляет собой цилиндр малой высоты, лежащий на боку, через основания которого проходит шина. С помощью резьбовых шпилек, пропущенных через диэлектрические вставки, блок закреплен на подставке-крестовине, служащей для размещения блока на месте эксплуатации. На одном из его оснований расположены кнопка включения-выключения питания, светодиод индикации включения питания, клемма заземления, гнездо для подключения адаптера зарядного устройства, крышка отсека питания, табличка с заводским номером. На боковой поверхности блока расположены разъемы для подключения объекта измерений, на концах шины - клеммы для подключения блока в схему.
Блок индикации ИПИ-10-МОЛНИЯ-МИ включает в себя радиочастотный приемопередатчик и микроконтроллер и выполнен в пластмассовом ударопрочном корпусе типа КМ103. На лицевой стороне блока размещены экран алфавитно-цифрового ЖКИ и кнопки управления. На боковой стенке находится гнездо для подключения адаптера зарядного
устройства. На задней стенке находится крышка отсека питания и табличка с заводским номером и годом изготовления прибора.

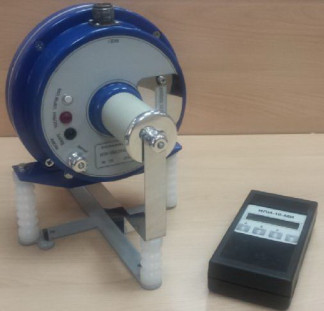

Внешний вид измерителя и место пломбирования представлены на рисунках 1, 2.
| Таблица 1 - Метрологические и технические характеристики | |
| Наименование параметра или характеристики | Значение |
| Диапазон измерений тангенса угла диэлектрических потерь | от 5 10-4 до 0,3 |
| Диапазон измерения емкости, на частоте 50 Гц, при испытательном напряжении, пФ: - 10 кВ - 5 кВ | от 25 до 30 000 от 50 до 60 000 |
| Диапазон измерения емкости, на частоте 54 Гц, при испытательном напряжении, пФ: - 10 кВ - 5 кВ | от 25 до 30 000 от 50 до 30 000 |
| Пределы допускаемой абсолютной основной погрешности измерения тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения: - 50 Гц - 54 Гц | ± (5 10'4 + 0,05 tgS) ± (110-3 + 0,13 tgS) |
| Пределы допускаемой абсолютной основной погрешности при измерении емкости на частоте, пФ: - 50 Гц - 54 Гц | ± (0,5 + 0,03 Сх) ± (0,5 + 0,04 Сх) |
| Диапазон измерения среднеквадратического значения рабочего напряжения, кВ | от 1 до 10 |
| Пределы допускаемой относительной погрешности измерения среднеквадратического значения рабочего напряжения на чатоте, не более, %: - 50 Гц - 54 Гц | ± 3 ± 3 |
| Габаритные размеры, мм, не более: блока высоковольтного блока индикации | 350*230x300 190x90x42 |
| Масса, не более, кг: блока высоковольтного блока индикации | 4,7±0,25 0,40±0,05 |
| Время установления рабочего режима, не более, мин | 2 |
| Продолжительность непрерывной работы, не менее, час | 8 |
| Средняя наработка на отказ, не менее, ч | 4000 |
| Средний срок службы, не менее, лет | 8 |
| Питание осуществляется от источника постоянного тока напряжением от 4,8 до 5,2 В | |
| Примечание: Сх - измеренное значение емкости; tg5 - измеренное значение тангенса угла диэлектрических потерь. | |
| Наименование внешнего влияющего фактора | Предельное значение внешнего влияющего фактора | |||
| Нормальные условия применения | Рабочие условия примене ния | Предельные условия | ||
| транспор тирование | хранение | |||
| 1 Температура окружающего воздуха, 0С - нижнее значение - верхнее значение | 15 25 | 0 40 | минус 25* 55 | минус 25* 55 |
| 2 Относительная влажность воздуха при температуре 30 0С, %, не более | 80 | 90 | 95 | 95 |
| 3 Атмосферное давление, кПа - нижнее значение - верхнее значение | 84 106 | 84 106,7 | 84 106,7 | 84 106,7 |
| 4 Транспортная тряска: - максимальное ускорение, м-с -2 - продолжительность воздействия, час - число ударов в минуту | 30 1 80 | |||
| * Включение измерителя после длительного пребывания его при температуре ниже 0 оС разрешается после предварительной выдержки в течение 4 часов при температуре от 0 0С до плюс 40 0С. | ||||
наносится типографским способом на титульный лист руководства по эксплуатации измерителя.
Таблица 3 - Комплектность
| № п/п | Наименование изделия | Количество |
| 1 | Блок высоковольтный ИПИ-10-МОЛНИЯ-БВ | 1 шт. |
| 2 | Блок индикации ИПИ-10-МОЛНИЯ-МИ | 1 шт. |
| 3 | Зарядное устройство | 1 шт. |
| 4 | Подставка изоляционная | 1 шт. |
| 5 | Тара транспортная | 1 шт. |
| 6 | Комплект кабелей измерительных | 2 шт. |
| 7 | Руководство по эксплуатации | 1 экз. |
| 8 | Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 62007-15 «Измерители параметров изоляции «ИПИ-10-МОЛНИЯ» Методика поверки», утверждённым ФГУП «ВНИИМС» в мае 2015 г.
Основные средства поверки представлены в таблице 4.
| Наименование | Г осреестр № | Характеристики |
| Мост переменного тока высоковольтный автоматический СА7100 | 60013-15 | Пределы допускаемой основной относительной погрешности при измерении емкости при использовании встроенного эталонного конденсатора, %:± (0,04+tg5X) Пределы допускаемой основной абсолютной погрешности при измерении tg5 при использовании встроенного эталонного конденсатора |
| Мост переменного тока высоковольтный автоматический СА7100 | 60013-15 | для поддиапазонов 1-3 : ± (1,5 • 10-4 +10-2 • tgSx + 500 • Сх ) для поддиапазонов 4,5*: ± (2,5 -10-4 +10-2 • tg5x + 500 • Сх) для поддиапазонов 6,7*: ±(2,5 •Ю-4 +10-2 • tg5x ) Примечание: *- Диапазон измерений емкости от 0 до 1000000хС0, где С0, с разбивкой на поддиапазоны: 1 - от 0 до С0; 2 - от С0 до 10 С0; 3 - от 10 С0 до 100 С0; 4 - от 100 С0 до 1000 С0; 5 - от 1000 С0 до 10000 С0; 6 - от 10000 С0 до 100000 С0; 7 - от 100000 С0 до 1000000 С0. |
| Вольтметр С510 | 10194-85 | кл.т. 0,5, пределы измерения напряжения от 0 до 1500 В |
| Вольтметр С511 | 10194-85 | кл.т. 0,5, пределы измерения напряжения от 0 до 3000 В |
| Киловольтметр электростатический С196 | 2303-68 | пределы измерения напряжения от 0 до 30 кВ, погрешность не более 1%. |
Методы измерений описаны в Руководстве по эксплуатации ИПИ-10-МОЛНИЯ.000.000.000РЭ
Нормативные и технические документы, устанавливающие требования к измерителям параметров изоляции «ИПИ-10-МОЛНИЯ»
