Акселерометры 8315 и 8324, 62010-15

62010-15
Акселерометры 8315 и 8324 (далее - акселерометры) предназначены для измерения виброускорения.
Карточка СИ
Номер в госреестре 62010-15
Наименование СИ Акселерометры
Обозначение типа СИ 8315 и 8324
Изготовитель "Bruel & Kjaer Vibro GmbH", Германия
Год регистрации 2015
Срок свидетельства 12.10.2025
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Акселерометры 8315 и 8324 (далее - акселерометры) предназначены для измерения виброускорения.

Описание

Акселерометры представляют собой пьезоэлектрический вибропреобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

Акселерометры иметь выход по заряду и используются совместно с усилителями заряда серии 2661. Акселерометры выполнены в герметичном корпусе.

Акселерометры различаются коэффициентом преобразования, габаритными размерами, массой и диапазоном рабочих температур.

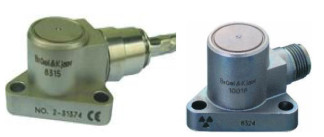

Внешний вид акселерометров 8315 и 8324 приведен на рисунке 1.

8315

8316

Рисунок 1 - Акселерометры 8315 и 8324

Технические характеристики

Таблица 1

Наименование характеристики

и

д

о

М

жкации

8315

8324

Значения

Диапазон измерения амплитудного значения виброускорения, м/с2

±20000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

10

1,0

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения в нормальных условиях, %

±5

Диапазон рабочих частот, Гц

от 1 до 10 000

Неравномерность амплитудночастотной характеристики, %, не более

±10

Нелинейность амплитудной характеристики в диапазоне измерения амплитудного значения виброускорения ±5000 м/с2, %, не более

±1

Относительный коэффициент поперечного преобразования, %, не более

±4

±3

Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, %: от минус 196 до +260 от минус 50 до +125 от минус 196 до +480 от минус 60 до +480

±30

±10

±20

±10

Нормальные условия: диапазон температур, °С

23±2

Рабочие условия эксплуатации: диапазон рабочих температур, °С

от минус 196 до +260

от минус 196 до +480

Масса, г, не более (без кабеля)

62

66

Габаритные размеры

(диаметр х ширина основания х высота),

мм, не более

30,2x41,3x20,3

30,2x41,3x25,4

Знак утверждения типа

наносится на корпус акселерометра методом наклейки и на паспорт типографским способом.

Комплектность

Акселерометр 8315 или 8324 (в соответствии с заказом)    1 шт.

Паспорт    1 шт.

Поверка

осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки: поверочная вибрационная установка 2-го разряда по ГОСТ Р 8.800-2012.

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к акселерометрам 8315 и 8324

Техническая документация фирмы «Brnel & Kj^r Vibro GmbH», Германия.

ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 10-1 до 2-104 Гц».

Зарегистрировано поверок 9
Поверителей 2
Актуальность данных 09.11.2024
